Descripción del producto:
El acelerómetro flexible de cuarzo de la serie KSJB3 es un acelerómetro de nivel de navegación inercial de grado industrial pequeño y de alta precisión, el producto tiene una excelente estabilidad a largo plazo,repetibilidad, rendimiento de arranque, adaptabilidad al medio ambiente y alta fiabilidad y otras características, pueden utilizarse para ensayos estáticos pueden utilizarse para ensayos dinámicos,es también un sensor de vibración estándar y sensor de inclinación.
El producto adopta un diseño y un proceso de envasado miniaturizados únicos, la corriente de salida y la fuerza o aceleración son lineales,el usuario puede elegir la resistencia de muestreo adecuada mediante cálculoEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.

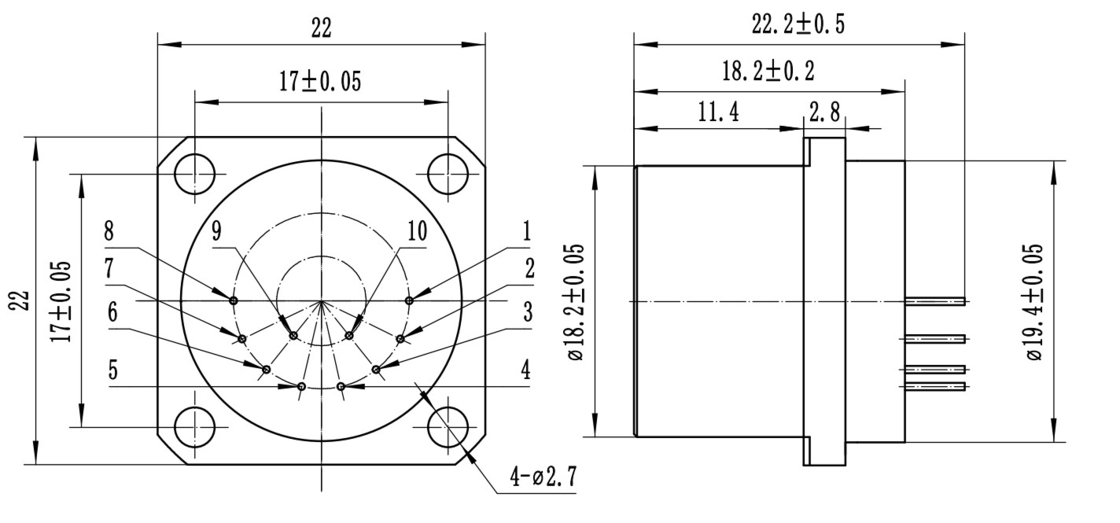

1.Dimensiones cuadradas de la brida
Definición del pin:
1, Salida de señal
2, el aire
3, potencia -15V
4, potencia +15V
5, potencia y señal de tierra
6, 7, 8, vacío
9, -9V o pt1000
10, +9V o pt1000

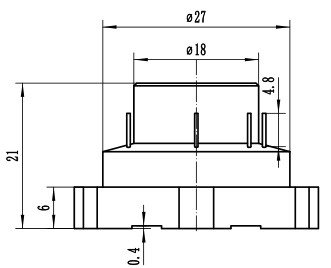

2.Dimensiones de las bridas triangulares
3.Dimensiones de la brida triangular invertida
Parámetros técnicos:
| Número |
Parámetros |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Ámbito de aplicación |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de la desviación K0- ¿Qué quieres?1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
1.0±0.2 mA/g |
1.0±0.2 mA/g |
0.6 ± 0,2 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 15 μg / °C |
≤ ± 50 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
350 a 800 Hz |
350 a 800 Hz |
350 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
huelga |
150 g,4.5 ms, 1/2 sin |
150 g,4.5 ms, 1/2 sin |
150 g,4.5 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F18.2X23 mm |
F18.2X23 mm |
F18.2X23 mm |
| 24 |
peso |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
Aplicaciones:
El sensor de acelerómetro KSJB3 de Kacise es una opción perfecta para aquellos que necesitan medir la aceleración o detectar la velocidad de movimiento.Proporciona una medición fiable y precisa en un amplio rango de temperatura de -60 a +120°CCon un peso ligero de sólo 30 g, puede utilizarse durante largos períodos de tiempo sin causar fatiga. La fuente de alimentación de 12V-15V es adecuada para mantener su estabilidad y fiabilidad.mide F18.2mm X23mm, lo que lo hace adecuado para una variedad de aplicaciones. El ancho de banda de 800 ~ 2500 Hz garantiza una detección precisa de la velocidad de movimiento.el producto está certificado con certificado de resistencia a explosiones y CE para garantizar su seguridadEn general, el sensor de acelerómetro KSJB3 de Kacise es una opción perfecta para la medición de la aceleración y la detección de la velocidad de movimiento.
El sensor de acelerómetro KSJB3 de Kacise puede utilizarse ampliamente en diversas aplicaciones, por ejemplo, en procesos industriales donde se deben medir vibraciones y aceleración.También se puede utilizar en aplicaciones automotrices para medir la orientación de un vehículo y la velocidad del motor, o en aplicaciones médicas para detectar la velocidad de movimiento de los pacientes. Además, se puede utilizar en aplicaciones aeronáuticas para detectar la actitud de la aeronave,o en aplicaciones de robótica para ajustar la postura del cuerpo de los robotsAdemás, puede utilizarse en deportes para medir la aceleración de los atletas y en estudios de investigación para medir la velocidad de movimiento de partículas.
El sensor de acelerómetro KSJB3 de Kacise es una unidad de medición de aceleración confiable y precisa y un sensor de velocidad de movimiento.tamaño pequeño, gran ancho de banda, y a prueba de explosiones y certificación CE, es adecuado para una variedad de aplicaciones.aplicaciones en robótica y deportesCon su alta calidad y precio competitivo, el sensor de acelerómetro KSJB3 de Kacise es la elección perfecta para la medición de aceleración y detección de velocidad de movimiento.
