Descripción del producto:
El sensor de acelerómetro es una unidad avanzada de medición de la aceleración diseñada para un rendimiento confiable en entornos adversos.Es capaz de medir la aceleración hasta ± 70 g con un valor umbral de 5 μg y un nivel de ruido de 5 mVLa unidad también ofrece un amplio rango de temperatura de funcionamiento de -55°C a +85°C, lo que permite su uso en una variedad de aplicaciones.
Este sensor de acelerómetro es un dispositivo altamente confiable y preciso que es perfecto para su uso en una amplia gama de aplicaciones, como automotriz, aeroespacial, industrial y médica.La unidad está diseñada para proporcionar una medición precisa de la aceleración con un bajo consumo de energía y ofrece una amplia gama de características y funcionesTambién es capaz de soportar temperaturas extremas y condiciones ambientales adversas.el sensor del acelerómetro es la opción ideal para cualquier aplicación que requiera una medición precisa de la aceleración.
El acelerómetro flexible de cuarzo de la serie KSJB2 es un acelerómetro de nivel de navegación inercial de alta precisión, el producto tiene una excelente estabilidad a largo plazo, repetibilidad, rendimiento de arranque,características de adaptabilidad al medio ambiente y alta fiabilidad, se puede utilizar para pruebas estáticas se puede utilizar para pruebas dinámicas, también es un sensor de vibración estándar y sensor de inclinación.
La corriente de salida del producto está linealmente relacionada con la fuerza o aceleración recibida,y el usuario puede seleccionar la resistencia de muestreo adecuada a través del cálculo para lograr una salida de alta precisiónEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.

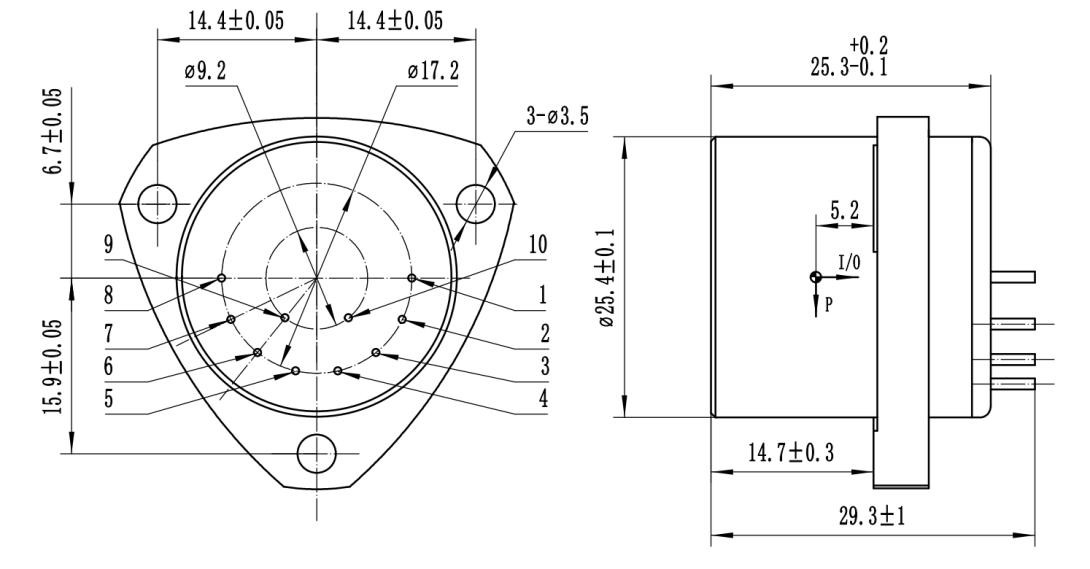

Diagrama de contorno y definición de pines:
Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.
Parámetros técnicos:
| Número |
Parámetros |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Ámbito de aplicación |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de la desviación K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
|
|
