Lugar de origen: | China (Mainland) |
Nombre de la marca: | Kacise |
Certificación: | certificate of explosion-proof, CE |
Número de modelo: | KSJB2 |
Cantidad de orden mínima: | 1pcs |
---|---|
Detalles de empaquetado: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
Tiempo de entrega: | 5-8 working days |
Condiciones de pago: | T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 1000 Pieces per Week |
Fuente de alimentación: | 12V-15V | valor de la desviación K0/K1: | ≤±3 mg |
---|---|---|---|
Peso: | ≤80g | Nombre del producto: | Sensor del acelerómetro |
Gama de temperaturas de almacenamiento: | -60 ~ + 120 °C | Rango de acción: | ±70g |
Temperatura de funcionamiento: | -55°C a +85°C | Tamaño: | F25,4 mm x30 mm |
El acelerómetro flexible de cuarzo de la serie KSJB2 es un acelerómetro de nivel de navegación inercial de alta precisión para un gran número de aplicaciones militares (hasta 100 g),el producto tiene una excelente estabilidad a largo plazo, capacidad de repetición, rendimiento de arranque, adaptabilidad al medio ambiente y características de alta fiabilidad, pueden utilizarse para ensayos estáticos pueden utilizarse para ensayos dinámicos,es también un sensor de vibración estándar y sensor de inclinación.
La corriente de salida del producto está linealmente relacionada con la fuerza o aceleración recibida,y el usuario puede seleccionar la resistencia de muestreo adecuada a través del cálculo para lograr una salida de alta precisiónEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente de acuerdo con las necesidades del usuario.
Aplicaciones: medición inercial de sistemas militares de navegación inercial de alta precisión en el sector aeroespacial, la aviación, los buques, las armas y otros campos.ensayo de aislamiento de vibraciones y ensayo de inclinación de equipos de instrumentos de precisión.

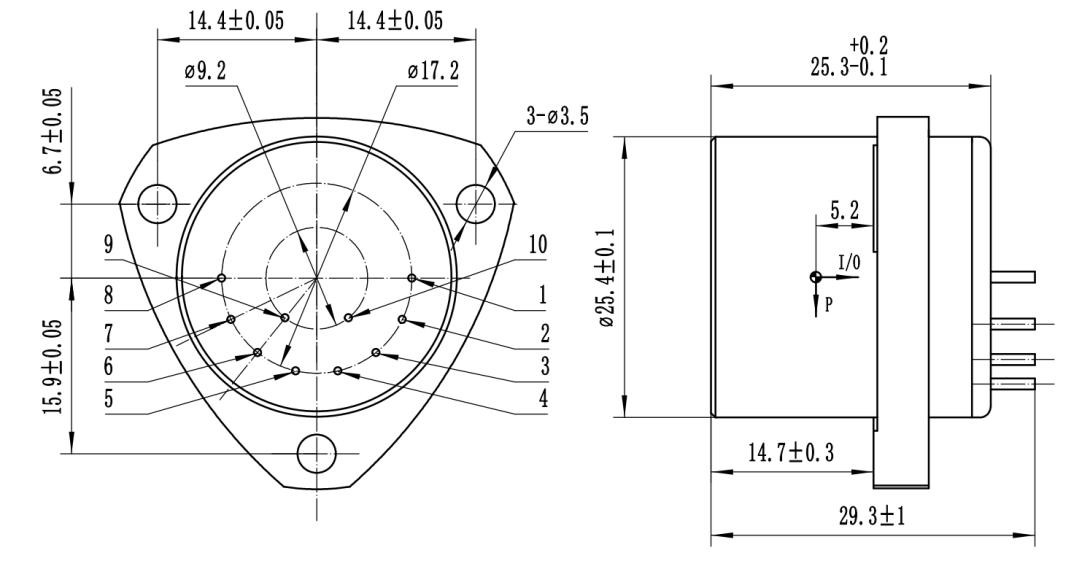

Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.
Número | Parámetros | KSJB2-01 | KSJB2-02 | KSJB2-03 |
1 | Ámbito de aplicación | ± 70 g | ± 70 g | ± 70 g |
2 | Valor límite | 5 μg | 5 μg | 5 μg |
3 | valor de la desviación K0- ¿Qué quieres?1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
4 | el factor de escala K1 | 00,8 a 1,2 mA/g | 00,8 a 1,2 mA/g | 00,8 a 1,2 mA/g |
5 | Coeficiente no lineal de segundo orden K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
6 | 0g 4 horas de estabilidad a corto plazo | ≤ 10 μg | ≤ 15 μg | ≤ 20 μg |
7 | 1g 4 horas de estabilidad a corto plazo | ≤ 10 ppm | ≤ 15 ppm | ≤ 20 ppm |
8 | la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
9 | Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
10 | Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
11 | valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) | ≤ ± 10 μg / °C | ≤ ± 30 μg / °C | ≤ ± 50 μg / °C |
12 | Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) | Se aplicarán las siguientes medidas: | ≤ ± 30 ppm /°C | Se aplicarán las siguientes medidas: |
13 | Ruido ((La resistencia de muestreo es de 840Ω) | ≤ 5 mv | ≤ 5 mv | ≤ 5 mv |
14 | Frecuencia natural | 400 a 800 Hz | 400 a 800 Hz | 400 a 800 Hz |
15 | ancho de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
16 | Vibración aleatoria | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) |
17 | huelga | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin |
18 | Rango de temperatura de funcionamiento | -55 ̊+85°C | -55 ̊+85°C | -55 ̊+85°C |
19 | Rango de temperatura de almacenamiento | -60 ~ + 120 °C | -60 ~ + 120 °C | 60 ~ + 120 °C |
20 | Fuente de alimentación | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
21 | Consumo corriente | No más de 20 mA | No más de 20 mA | No más de 20 mA |
22 | Sensor de temperatura | Personalizable por el usuario | Personalizable por el usuario | Personalizable por el usuario |
23 | Dimensión | F25.4X30 mm | F25.4X30 mm | F25.4X30 mm |
24 | peso | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
ElKacise KSJB2 Medidor de aceleración lineales un potente sensor acelerómetro que proporciona una detección precisa de la fuerza de gravedad y la aceleración lineal.Está diseñado con una certificación a prueba de explosión y es adecuado para una variedad de aplicaciones.El KSJB2 está equipado con un valor umbral de 5μg y un ruido bajo de 5mV, por lo que puede proporcionar mediciones fiables y precisas.4 mm x 30 mmPuede soportar una fuente de alimentación de 12V-15V. Con una cantidad mínima de pedido de 1pcs, está envasado en cajas individuales y todas las cajas están envasadas en paquetes estándar o solicitudes de los clientes disponibles.La entrega está garantizada en 5-8 días hábiles.Nuestra fábrica tiene una capacidad de 1000 piezas por semana.
Ofrecemos soporte técnico y servicios para el sensor de acelerómetro. Nuestro equipo técnico siempre está disponible para ayudar con cualquier pregunta o problema que pueda surgir. Podemos proporcionar asistencia con la instalación,ConfiguraciónNuestro equipo técnico también puede proporcionar orientación sobre cómo utilizar el sensor a su máximo potencial.También ofrecemos actualizaciones de software para mantener su sensor de acelerómetro funcionando sin problemas y eficientemente.
Si tiene alguna pregunta o necesita soporte técnico, no dude en ponerse en contacto con nosotros. Nuestro equipo está aquí para ayudar!

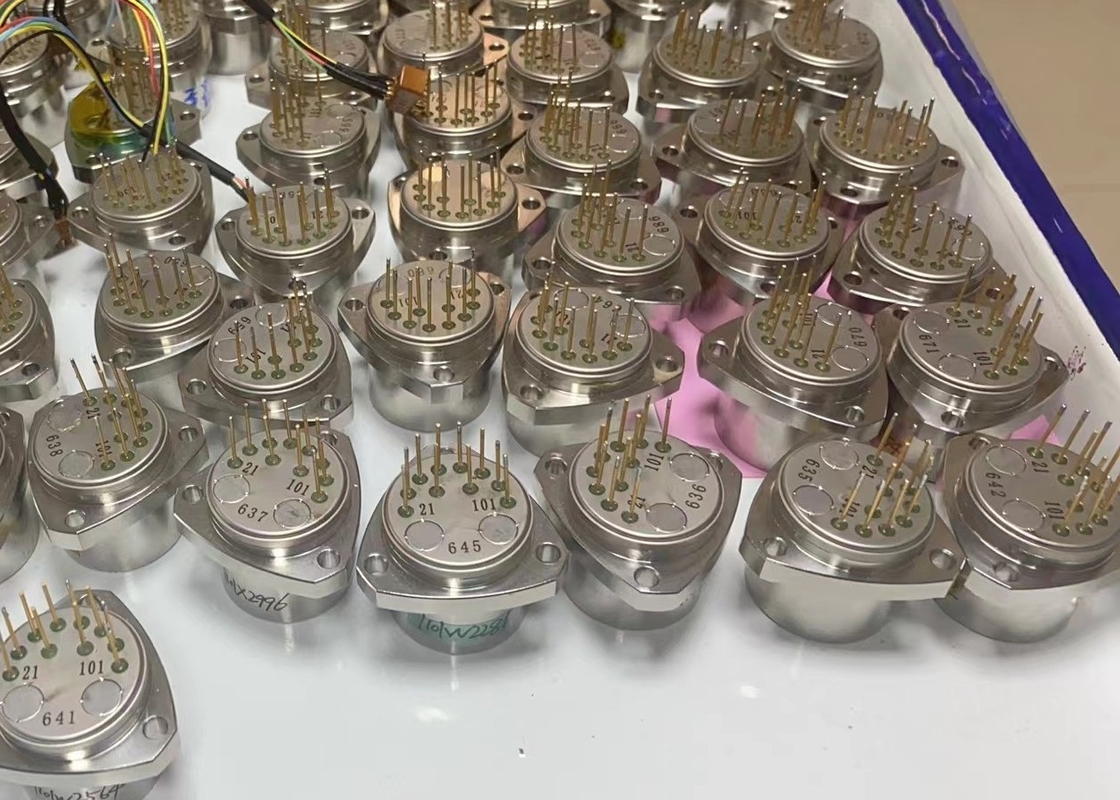

Envase y consignación del sensor del acelerómetro:
