Descripción del producto:
El sensor de acelerómetro flexible de cuarzo de la serie KSJB1 representa un sensor de navegación inercial de alto nivel y de alta precisión de grado militar.Excelente rendimiento de salidaPuede utilizarse para ensayos estáticos y dinámicos, funcionando como un sensor de vibración e inclinación estándar.
La corriente de salida del producto es lineal con la fuerza o la aceleración, y el usuario puede seleccionar la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión.Y puede ser construido en el sensor de temperatura de acuerdo con los requisitos del usuario, utilizado para la compensación del valor parcial y el factor de escala, reducen el impacto de la temperatura ambiental.
Aplicación: medición inercial y ensayo de aislamiento de vibraciones de un sistema de navegación inercial de alta precisión en el sector aeroespacial, de la aviación, del buque, de las armas y de otros campos.
Diagrama de contorno y definición de pines:

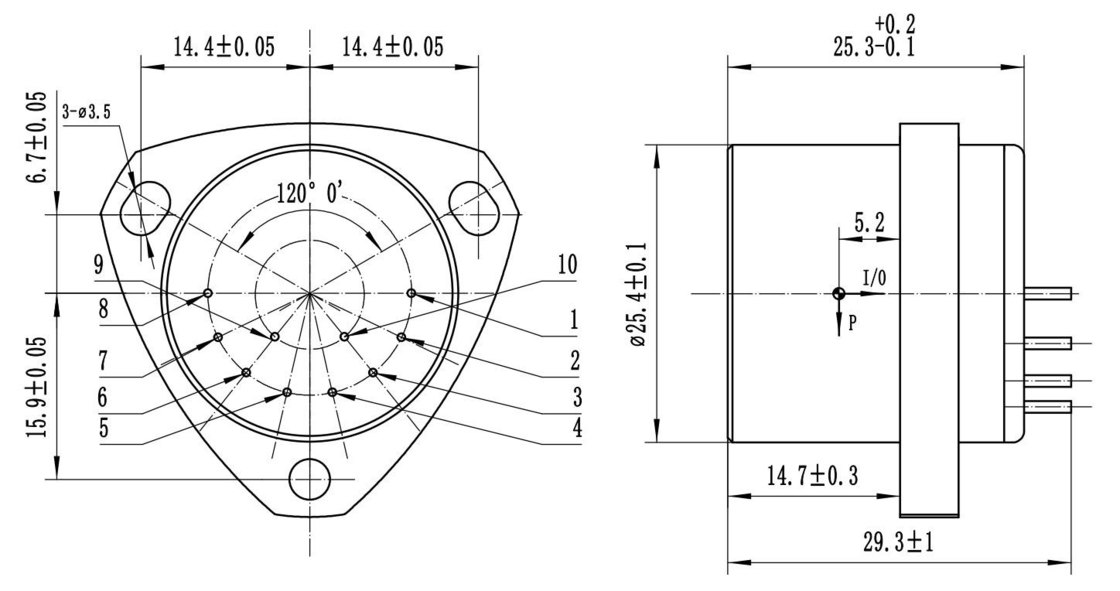

Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.
El agujero de montaje tiene forma de U.

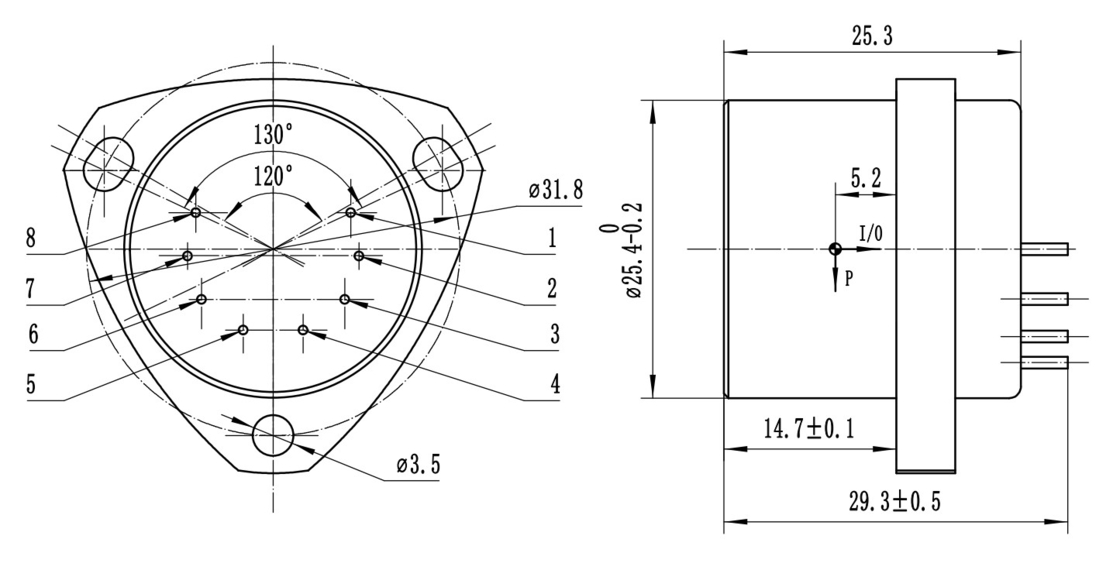

El agujero de montaje es en forma de U y el alfiler es de 8 alfileres

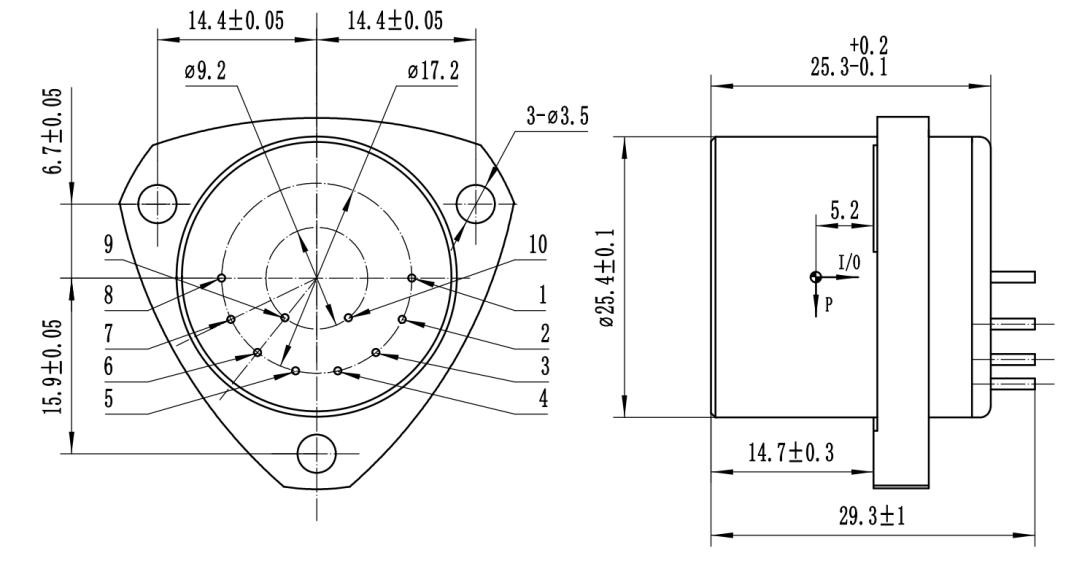

La dimensión exterior es cuadrada
Parámetros técnicos:
| Número |
Parámetros |
KSJB1-01 |
KSJB1-02 |
Se trata de un sistema de control de las emisiones. |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
desviaciónvalor K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 °C a +85 °C |
-55 °C a +85 °C |
-55 °C a +85 °C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
|
Aplicaciones:
El sensor de acelerómetro Kacise KSJB1 es un acelerómetro lineal de alta precisión diseñado para medir la aceleración lineal en el espacio tridimensional.Tiene un rango de ±50 g y una temperatura de funcionamiento de -55°C a +85°CEste acelerómetro tiene un nivel de ruido de 5 mV, lo que permite medidas muy precisas. El dispositivo está garantizado como a prueba de explosión, con certificación CE. Pesa menos de 80 g, tiene una masa de más de 100 kg y tiene una masa de más de 100 kg.lo que lo hace muy portátil y fácil de instalarEs ideal para una variedad de aplicaciones, incluyendo automoción, aeroespacial, manufactura y médica.
El sensor de acelerómetro Kacise KSJB1 es una solución confiable y rentable para medir la aceleración lineal.Todas las cajas están envasadas en paquetes estándar o solicitudes del clienteEl tiempo de entrega es de 5-8 días hábiles, y el pago se puede hacer a través de T / T, Western Union o MoneyGram.
Embalaje y envío:
Embalaje y envío
El sensor del acelerómetro está envasado en una caja de cartón con inserciones de espuma para proteger el producto de golpes y otros daños durante el transporte.
La caja está sellada con cinta adhesiva de grado industrial y etiquetada con las especificaciones del producto e instrucciones de manejo.
El producto se envía a través de servicios de entrega seguros y confiables como FedEx, UPS y DHL, y se rastrea hasta que se entrega a la puerta del cliente.
