Descripción del producto:
En el mundo de los sensores de navegación inercial de alta precisión de grado militar, el sensor de acelerómetro flexible de cuarzo de la serie KSJB1 se destaca.repetibilidadEste sensor versátil es experto en el manejo de pruebas estáticas y dinámicas.que funciona como un sensor de vibración e inclinación estándar.
La corriente de salida del producto es lineal con la fuerza o la aceleración, y el usuario puede seleccionar la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión.Y puede ser construido en el sensor de temperatura de acuerdo con los requisitos del usuario, utilizado para la compensación del valor parcial y el factor de escala, reducen el impacto de la temperatura ambiental.
Aplicación: medición inercial y ensayo de aislamiento de vibraciones de un sistema de navegación inercial de alta precisión en el sector aeroespacial, de la aviación, del buque, de las armas y de otros campos.
Diagrama de contorno y definición de pines:

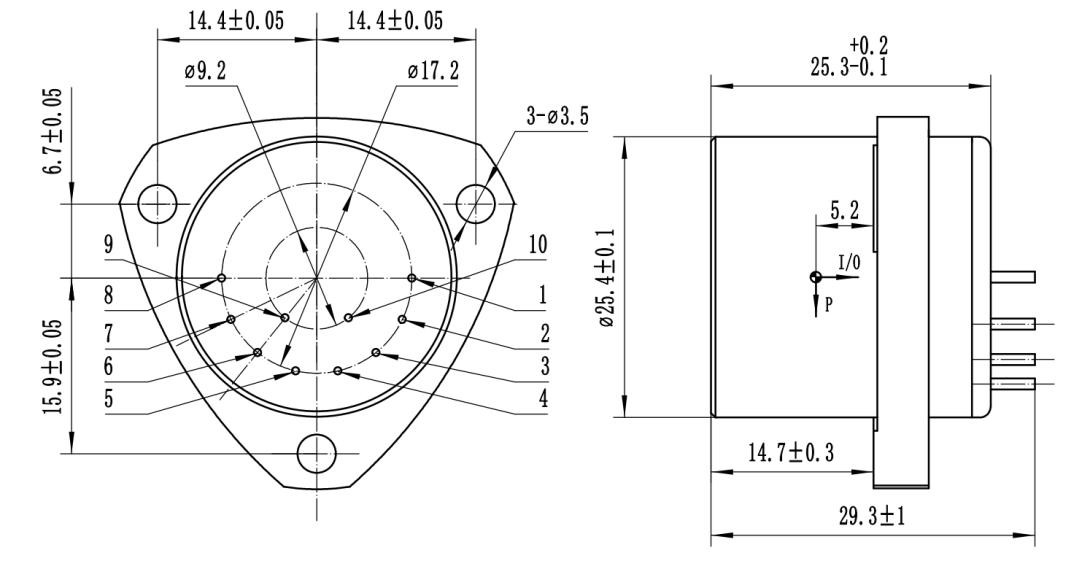

Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.

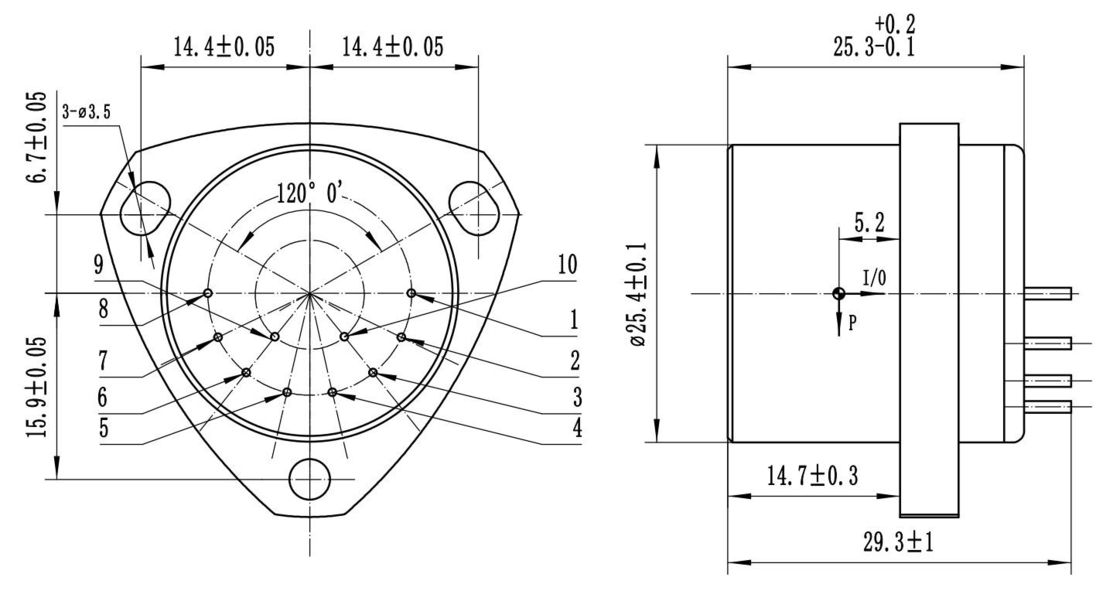

El agujero de montaje tiene forma de U.
El agujero de montaje es en forma de U y el alfiler es de 8 alfileres

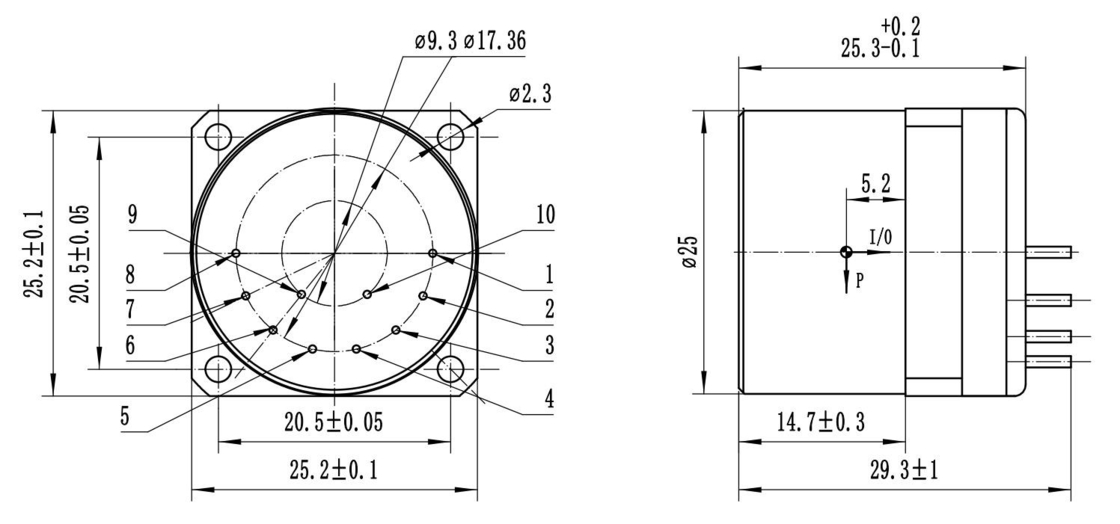

La dimensión exterior es cuadrada
Parámetros técnicos:
| Número |
Parámetros |
KSJB1-01 |
KSJB1-02 |
Se trata de un sistema de control de las emisiones. |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
desviaciónvalor K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 °C a +85 °C |
-55 °C a +85 °C |
-55 °C a +85 °C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
|
