Descripción del producto:
El sensor de acelerómetro flexible de cuarzo de la serie KSJB1 es el epítome de precisión y fiabilidad en el ámbito de los sensores de navegación inercial de grado militar.repetibilidadSu doble funcionalidad lo convierte en un activo valioso tanto para pruebas estáticas como dinámicas.que sirve tanto como sensor de vibración como de inclinación.
La corriente de salida del producto es lineal con la fuerza o la aceleración, y el usuario puede seleccionar la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión.Y puede ser construido en el sensor de temperatura de acuerdo con los requisitos del usuario, utilizado para la compensación del valor parcial y el factor de escala, reducen el impacto de la temperatura ambiental.
Aplicación: medición inercial y ensayo de aislamiento de vibraciones de un sistema de navegación inercial de alta precisión en el sector aeroespacial, de la aviación, del buque, de las armas y de otros campos.

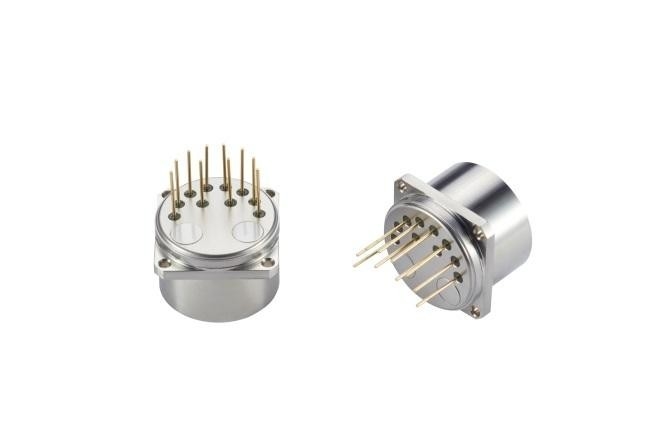

Diagrama de contorno y definición de pines:
Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.

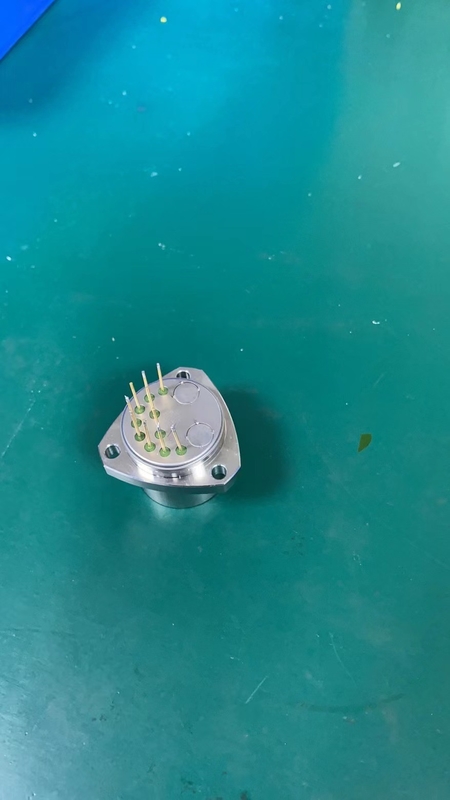

El agujero de montaje tiene forma de U.
El agujero de montaje es en forma de U y el alfiler es de 8 alfileres
La dimensión exterior es cuadrada
Parámetros técnicos:
| Número |
Parámetros |
KSJB1-01 |
KSJB1-02 |
Se trata de un sistema de control de las emisiones. |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
desviaciónvalor K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 °C a +85 °C |
-55 °C a +85 °C |
-55 °C a +85 °C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
Aplicaciones:
El sensor de acelerómetro KSJB1 se utiliza ampliamente en muchas industrias, como petróleo y gas, defensa, aeroespacial, médica y automotriz.como las bombas, turbinas, motores, motores, compresores, etc., y también se pueden utilizar para detectar vibraciones causadas por terremotos, explosiones u otras fuerzas externas.También se utiliza ampliamente para pruebas y mediciones de vibración en el laboratorioEl sensor de acelerómetro KSJB1 proporciona datos en tiempo real para la monitorización y solución de problemas de maquinaria crítica.contribuir a reducir el riesgo de averías imprevistas y aumentar la eficiencia de la producción.
El sensor de acelerómetro Kacise KSJB1 es una solución ideal para la detección y prevención de vibraciones en entornos altamente explosivos.es una solución rentable para una variedad de aplicaciones exigentes.
Embalaje y envío:
Embalaje y envío del sensor del acelerómetro:
El sensor de acelerómetro se empaquetará con seguridad con envoltura de burbujas y se colocará en una caja de cartón.La caja se enviará con un transportista confiable de la elección del cliente.
