Descripción del producto:
El acelerómetro flexible de cuarzo de la serie KSJB1 es un acelerómetro militar de alta precisión de grado de navegación inercial.adaptabilidad al medio ambiente y alta fiabilidadPuede utilizarse para pruebas estáticas y pruebas dinámicas, y también es un sensor de vibración y sensor de inclinación estándar.
La corriente de salida del producto es lineal con la fuerza o la aceleración, y el usuario puede seleccionar la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión.Y puede ser construido en el sensor de temperatura de acuerdo con los requisitos del usuario, utilizado para la compensación del valor parcial y el factor de escala, reducen el impacto de la temperatura ambiental.
Aplicación: medición inercial y ensayo de aislamiento de vibraciones de un sistema de navegación inercial de alta precisión en el sector aeroespacial, de la aviación, del buque, de las armas y de otros campos.

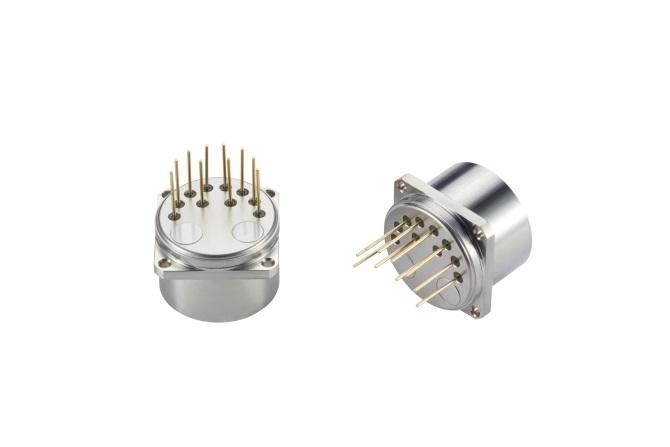

Diagrama de contorno y definición de pines:
Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.

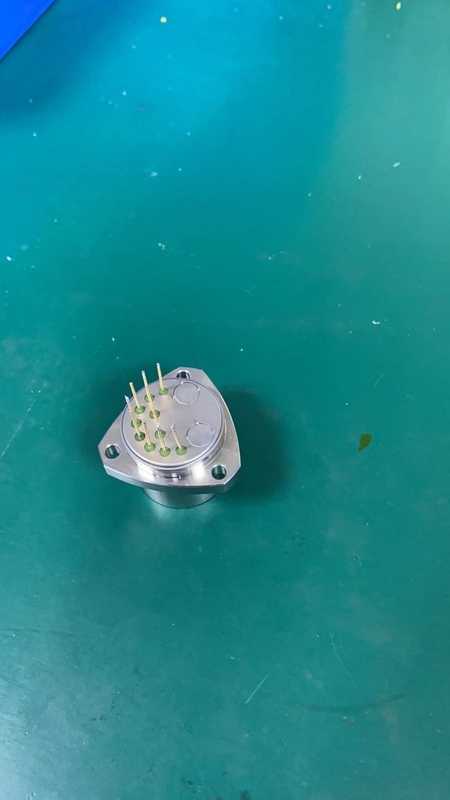

El agujero de montaje tiene forma de U.
El agujero de montaje es en forma de U y el alfiler es de 8 alfileres
La dimensión exterior es cuadrada
Parámetros técnicos:
| Número |
Parámetros |
KSJB1-01 |
KSJB1-02 |
Se trata de un sistema de control de las emisiones. |
| 1 |
Ámbito de aplicación |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
desviaciónvalor K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 °C a +85 °C |
-55 °C a +85 °C |
-55 °C a +85 °C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
Parámetros técnicos:
| Atributo |
Valor |
| El tipo |
Análogo |
| Nombre del producto |
Sensor del acelerómetro |
| Temperatura de funcionamiento |
-55°C a +85°C |
| Peso |
≤ 80 g |
| Tamaño |
F25,4 mm x30 mm |
| Fuente de alimentación |
12V a 15V |
| Ruido |
5 mV |
| Rango de acción |
± 50 g |
| Aplicación |
Sensor de velocidad de movimiento, monitor de fuerza de gravedad, monitor de fuerza de gravedad |
Aplicaciones:
ElSe trata de la KSJB1El sensor de acelerómetro es un monitor de fuerza de gravedad fiable y preciso que puede detectar y medir la fuerza de aceleración en cualquier dirección.CE y es capaz de medir ±50 g de fuerza con un ruido de 5 mVTiene una fuente de alimentación de 12V-15V y su tamaño es de 25,4mm X30mm. Este detector de acelerómetro es ideal para una amplia gama de aplicaciones, desde automoción, aeroespacial, médico,electrónica industrial y de consumoPor ejemplo, se puede utilizar para detectar la aceleración repentina en los coches, controlar los niveles de vibración en los aviones, medir la fuerza del impacto de fuentes externas en el cuidado de la salud,identificar la causa raíz de un mal funcionamiento mecánico en entornos industrialesTiene una cantidad mínima de pedido de 1pcs y tiempo de entrega de 5-8 días hábiles.El embalaje incluye cada unidad con una caja individual y todas las cajas envasadas en paquetes estándar o disponibles a petición del clienteLas condiciones de pago incluyen T/T, Western Union, MoneyGram y la capacidad de suministro es de 1000 piezas por semana.
Embalaje y envío:
Envasado y envío del sensor del acelerómetro:
El sensor de acelerómetro se empaquetará en una caja que incluye el producto en sí, su manual de usuario y un adaptador de alimentación.Cada caja será envuelta con seguridad en envoltura de burbujas y colocada dentro de una caja de cartón para su envío.
Enviaremos el producto a través de DHL, FedEx o UPS dependiendo de la preferencia del comprador. El tiempo de entrega estimado es de 5-7 días hábiles.
