| Lugar de origen: | China (continente) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, CE |
| Número de modelo: | KSJB3 |
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas están empacadas en paquetes estándar o pedidos d |
| Tiempo de entrega: | 5-8 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 pedazos por semana |
| Alcance: | ±60g | Valor límite: | 5μg |
|---|---|---|---|
| valor de la desviación K0/K1: | magnesio ≤±5 | ||
| Alta luz: | Medición de la inclinación Acelerómetro de cuarzo,Acelerómetro flexible de cuarzo de grado de navegación,Prueba de vibración del instrumento Acelerómetro flexible |
||

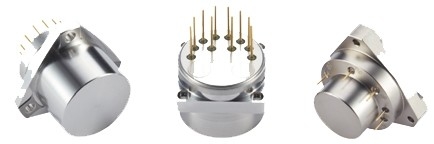

El acelerómetro flexible de cuarzo de la serie KSJB3 es un acelerómetro pequeño, de alta precisión, de gran número de niveles de navegación inercial militar, el producto tiene una excelente estabilidad a largo plazo, repetibilidad,el rendimiento de arranque, la adaptabilidad al medio ambiente y la alta fiabilidad y otras características, pueden utilizarse para ensayos estáticos pueden utilizarse para ensayos dinámicos,es también un sensor de vibración estándar y sensor de inclinación.
El producto adopta un diseño miniaturizado único y un proceso de envasado, la corriente de salida y la fuerza o aceleración son lineales,el usuario puede elegir la resistencia de muestreo adecuada mediante cálculoEl sensor de temperatura incorporado puede utilizarse para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.
Aplicaciones: medición inercial de sistemas militares de navegación inercial y ensayo de aislamiento de vibraciones y ensayo de inclinación de instrumentos y equipos de precisión en el sector aeroespacial, de la aviación, de los buques,armas y otros campos.

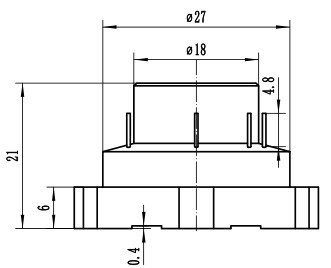

1.Dimensiones cuadradas de la brida
Definición del pin:
1, Salida de señal
2, el aire
3, potencia -15V
4, potencia +15V
5, potencia y señal de tierra
6, 7, 8, vacío
9, -9V o pt1000
10, +9V o pt1000

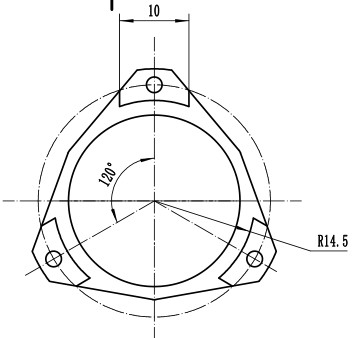

2.Dimensiones de las bridas triangulares
3.Dimensiones de la brida triangular invertida
Parámetros técnicos:
| Número | Parámetros | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | Ámbito de aplicación | ± 60 g | ± 60 g | ± 60 g |
| 2 | Valor límite | 5 μg | 5 μg | 5 μg |
| 3 | valor de la desviación- ¿ Qué?0- ¿Qué quieres?1 | ≤ ± 5 mg | ≤ ± 7 mg | ≤ ± 5 mg |
| 4 | el factor de escala K1 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 0.6 ± 0,2 mA/g |
| 5 | Coeficiente no lineal de segundo orden K2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 horas de estabilidad a corto plazo | ≤ 10 μg | ≤ 20 μg | ≤ 20 μg |
| 7 | 1g 4 horas de estabilidad a corto plazo | ≤ 10 ppm | ≤ 20 ppm | ≤ 20 ppm |
| 8 | la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) | ≤ 15 μg | ≤ 50 μg | ≤ 50 μg |
| 9 | Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) | ≤ 15 ppm | ≤ 50 ppm | ≤ 50 ppm |
| 10 | Repetibilidad completa de los coeficientes no lineales- ¿ Qué?2- ¿Qué quieres?1(1 σ, un mes) | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) | ≤ ± 15 μg / °C | ≤ ± 50 μg / °C | ≤ ± 50 μg / °C |
| 12 | Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) | Se aplicarán las siguientes medidas: | Se aplican las siguientes medidas: | Se aplicarán las siguientes medidas: |
| 13 | Ruido ((La resistencia de muestreo es de 840Ω) | ≤ 5 mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frecuencia natural | 350 a 800 Hz | 350 a 800 Hz | 350 a 800 Hz |
| 15 | ancho de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
| 16 | Vibración aleatoria | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) |
| 17 | huelga | 150 g,4.5 ms, 1/2 sin | 150 g,4.5 ms, 1/2 sin | 150 g,4.5 ms, 1/2 sin |
| 18 | Rango de temperatura de funcionamiento | -55 ̊+85°C | -55 ̊+85°C | -55 ̊+85°C |
| 19 | Rango de temperatura de almacenamiento | -60 ~ + 120 °C | -60 ~ + 120 °C | 60 ~ + 120 °C |
| 20 | Fuente de alimentación | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
| 21 | Consumo corriente | No más de 20 mA | No más de 20 mA | No más de 20 mA |
| 22 | Sensor de temperatura | Personalizable por el usuario | Personalizable por el usuario | Personalizable por el usuario |
| 23 | Dimensión | F18.2X23 mm | F18.2X23 mm | F18.2X23 mm |
| 24 | peso | ≤ 30 g | ≤ 30 g | ≤ 30 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
