Name: Acelerómetro flexible de cuarzo miniaturizado de alta precisión con alcance de ±60 g para sistemas de navegación inercial
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB3
Price: 478.00 USD
Availability: InStock

En casa > productos > Sensor del acelerómetro >

Acelerómetro flexible de cuarzo miniaturizado de alta precisión con alcance de ±60 g para sistemas de navegación inercial

Sensor de acelerómetro flexible de cuarzo

acelerómetro de monitoreo de vibraciones inalámbrico

acelerómetro de cuarzo con monitoreo de vibraciones

Lugar de origen:

China (continente)

Nombre de la marca:

Kacise

Certificación:

certificate of explosion-proof, CE

Número de modelo:

KSJB3

Contacta con nosotros

Solicitar una cita

Acelerómetro flexible de cuarzo miniaturizado de alta precisión con alcance de ±60 g para sistemas de navegación inercial

Detalles del producto

Alcance:

±60g

Valor límite:

5 μg

valor de la desviación K0/K1:

magnesio ≤±5

Resaltar:

Sensor de acelerómetro flexible de cuarzo

acelerómetro de monitoreo de vibraciones inalámbrico

acelerómetro de cuarzo con monitoreo de vibraciones

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Detalles de empaquetado

cada unidad tiene caja individual y todas las cajas están empacadas en paquetes estándar o pedidos d

Tiempo de entrega

5-8 días laborables

Condiciones de pago

T/T, Western Union, MoneyGram

Capacidad de la fuente

1000 pedazos por semana

Productos relacionados

Sensor acelerómetro flexible de cuarzo resistente a los golpes con amplio rango de temperatura y polarización ≤20 mg para entornos extremos

Obtenga el mejor precio

Acelerómetro flexible de cuarzo de precisión con factor de escala de 1,3 a 3,5 mA/g para condiciones extremas y resistencia a los golpes de 1000 g

Obtenga el mejor precio

2.3 ~ 3.5mA/g Factor de escala 1000g Sensor de acelerómetro de cuarzo flexible resistente a los golpes con temperatura de almacenamiento de -55°C+130°C

Obtenga el mejor precio

Sensor de acelerómetro de resistencia al choque con tolerancia de 1000 g y amplio rango de temperatura -45 °C ~ + 125 °C para una alta precisión 2,3 ~ 3,5 mA / g Factor de escala

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Miniaturizado, alta precisión, una gran cantidad de acelerómetros piloto inerciales para su uso.

El acelerómetro flexible de cuarzo de la serie KSJB3 es un acelerómetro pequeño, de alta precisión y con una gran cantidad de niveles de navegación inercial, el producto tiene una excelente estabilidad a largo plazo, repetibilidad, rendimiento de arranque, adaptabilidad ambiental y alta confiabilidad y otras características, se puede usar para pruebas estáticas, se puede usar para pruebas dinámicas, también es un sensor de vibración estándar y un sensor de inclinación.

El producto adopta un diseño miniaturizado y un proceso de embalaje únicos, la corriente de salida y la fuerza o aceleración son lineales, el usuario puede elegir la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión. El sensor de temperatura incorporado se puede utilizar para compensar el valor de compensación y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.

Aplicaciones:

Medición inercial del sistema de navegación inercial y prueba de aislamiento de vibraciones y prueba de inclinación de instrumentos y equipos de precisión en el sector aeroespacial, aviación, barcos, armas y otros campos.

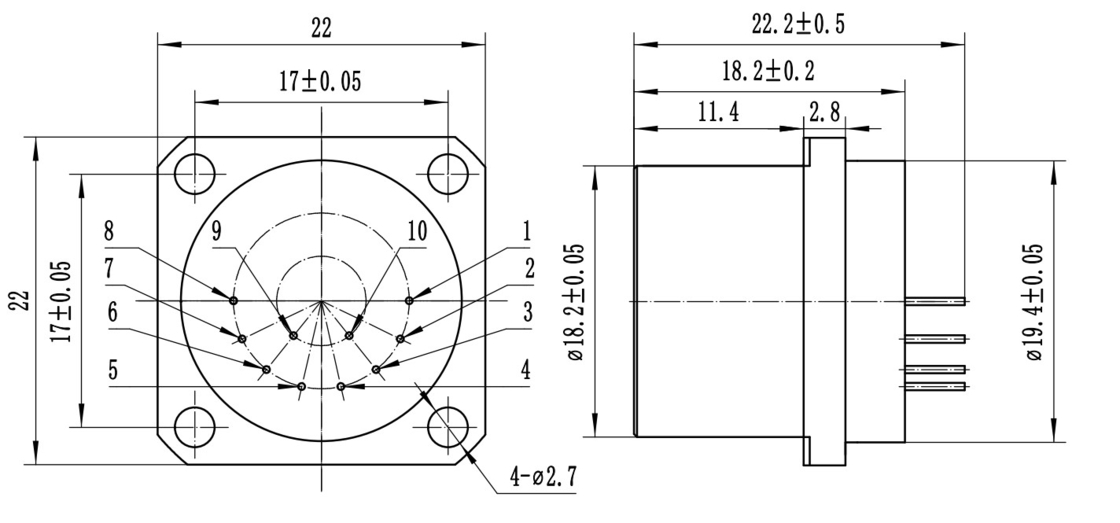

1．Dimensiones de brida cuadrada

Definición de pin:

Salida de señal
aire
potencia -15V
potencia +15V
tierra de potencia y señal
6, 7, 8, vacío
-9V o pt1000
+9V o pt1000

2．Dimensiones de brida triangular

3．Dimensiones de la brida del triángulo invertido

parámetros técnicos:

Número	Parámetros	KSJB3-01	KSJB3-02	KSJB3-03
1	Alcance	±60g	±60g	±60g
2	Valor umbral	5μg	5μg	5μg
3	valor de desviación K₀/K₁	≤±5 mg	≤±7 mg	≤±5 mg
4	factor de escala K₁	1,0±0,2 mA/g	1,0±0,2 mA/g	0,6±0,2 mA/g
5	Coeficiente no lineal de segundo orden K₂	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
6	0g 4 horas estabilidad a corto plazo	≤10 μg	≤20 μg	≤20 μg
7	1g 4 horas de estabilidad a corto plazo	≤10 ppm	≤20 ppm	≤20 ppm
8	valor de desviación repetibilidad de síntesis σK₀(1σ,un mes)	≤15 µg	≤50 µg	≤50 µg
9	Repetibilidad integrada del factor de escala σK₁/K₁(1σ,un mes)	≤15 ppm	≤50 ppm	≤50 ppm
10	Repetibilidad integral de coeficientes no lineales K₂/K₁(1σ,un mes)	≤±20 µg/g2	≤±30 µg/g2	≤±30 µg/g2
11	valor de desviación Coeficiente de temperatura (el valor medio de toda la zona de temperatura)	≤±15 µg /℃	≤±50 µg /℃	≤±50 µg /℃
12	Factor de escala Coeficiente de temperatura (el valor medio de toda la zona de temperatura)	≤±15 ppm/℃	≤±80 ppm/℃	≤±50 ppm/℃
13	Ruido (La resistencia de muestreo es 840Ω)	≤5mv	≤8,4 mv	≤8,4 mv
14	Frecuencia natural	350~800Hz	350~800Hz	350~800Hz
15	ancho de banda	800~2500Hz	800~2500Hz	800~2500Hz
16	Vibración aleatoria	10g(20-2000Hz)	10g(20-2000Hz)	10g(20-2000Hz)
17	huelga	150 g, 4,5 ms, 1/2 pecado	150 g, 4,5 ms, 1/2 pecado	150 g, 4,5 ms, 1/2 pecado
18	Rango de temperatura de funcionamiento	-55～+85℃	-55～+85℃	-55～+85℃
19	Rango de temperatura de almacenamiento	-60~+120℃	-60~+120℃	-60~+120℃
20	Fuente de alimentación	±12~±15V	±12~±15V	±12~±15V
21	Consumo actual	≤±20mA	≤±20mA	≤±20mA
22	Sensor de temperatura	Personalizable por el usuario	Personalizable por el usuario	Personalizable por el usuario
23	dimensión	Ф18.2X23mm	Ф18.2X23mm	Ф18.2X23mm
24	peso	≤30g	≤30g	≤30g

Nota:

El factor de escala se ajusta según los requisitos del usuario;
Sensor de temperatura: dividido en AD590, pt1000, 18B20,
Ciclo de prueba: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según los requisitos del usuario para las pruebas;
Según los requisitos de instalación del usuario; Las dimensiones se pueden ajustar ligeramente según los requisitos del usuario y se pueden realizar otros requisitos de prueba según los requisitos del cliente.
