Name: El sistema de navegación inercial de pequeño volumen utiliza giroscopio de fibra óptica para UAV
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-B
Price: 431.00 USD
Availability: InStock

En casa > productos > Sensor de giroscopio electrónico >

El sistema de navegación inercial de pequeño volumen utiliza giroscopio de fibra óptica para UAV

Sistema de navegación por inercia giroscópico de fibra óptica

Sistema de navegación inercial de pequeño volumen

Lugar de origen:

China (continente)

Nombre de la marca:

Kacise

Certificación:

certificate of explosion-proof, CE

Número de modelo:

KsINS-B

Contacta con nosotros

Solicitar una cita

El sistema de navegación inercial de pequeño volumen utiliza giroscopio de fibra óptica para UAV

Detalles del producto

Tiempo de alineación:

≤5min

Exactitud de la velocidad:

En el modo de navegación integrada: velocidad en el cielo ≤ 0,3 m/s, velocidad horizontal ≤ 0,2 m/s

Precisión del mantenimiento de la dirección:

0.2° /h (inercia pura), 0,1° (navegación integrada)

Resaltar:

Sistema de navegación por inercia giroscópico de fibra óptica

Sistema de navegación inercial de pequeño volumen

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Detalles de empaquetado

cada unidad tiene caja individual y todas las cajas están empacadas en paquetes estándar o pedidos d

Condiciones de pago

T/T, Western Union, MoneyGram

Capacidad de la fuente

1000 pedazos por semana

Productos relacionados

El video

Resistencia impactante del solo de AXIS de la fibra sensor optoelectrónico del giroscopio

Obtenga el mejor precio

El video

Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura

Obtenga el mejor precio

Funcionamiento tamaño pequeño de la inmersión de los instrumentos de medida del ángel del sensor del giroscopio de Mems

Obtenga el mejor precio

200Hz escogen el sensor del girocompás de AXIS, estabilidad diagonal del módulo del sensor del giroscopio alta

Obtenga el mejor precio

Contacta con nosotros

86--17719566736

Contacta ahora

Descripción del producto

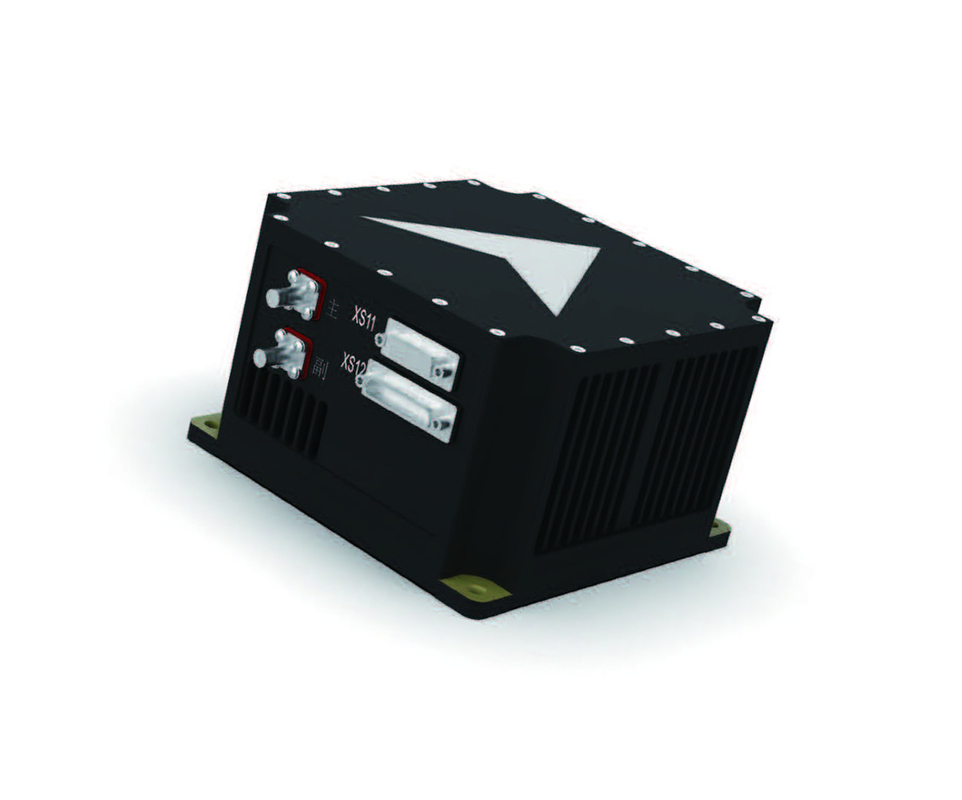

KsIN.S.-B sistema de navegación inercial de fibra óptica

Descripción del producto:

El KSIN.S.El sistema de navegación inercial de banda de fibra óptica B es un pequeño sistema de navegación inercial de uso general que utiliza giroscopios de fibra óptica y acelerómetros flexibles de cuarzo.El sistema puede ser sensible al movimiento angular y lineal del portador de UAV, y la salida de la posición del portador, velocidad, rumbo, velocidad angular, y la aceleración lineal información en tiempo real.Se puede combinar con un receptor por satélite para completar las operaciones de navegación integradas, que puede satisfacer las necesidades de varios UAV. Control de actitud, navegación y requisitos de posicionamiento.

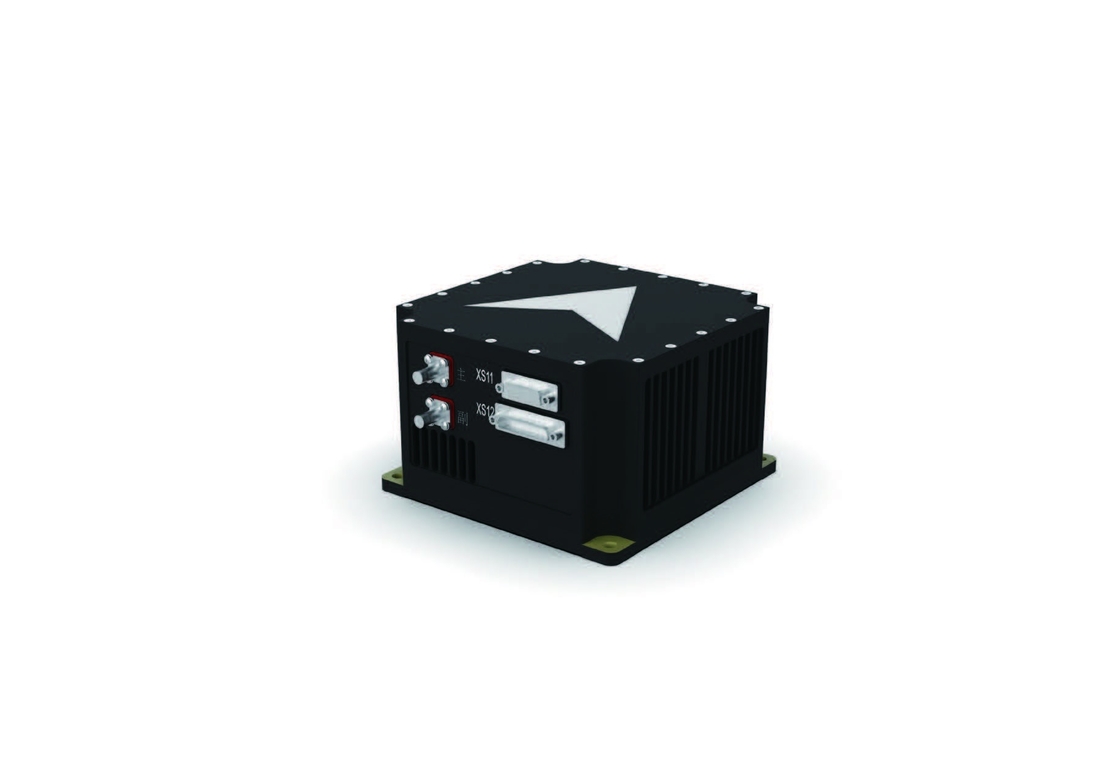

El sistema de navegación inercial de pequeño volumen utiliza giroscopio de fibra óptica para UAV 0

Características:

● Tamaño pequeño, peso ligero, buena tecnología de producción y alta fiabilidad

● Interfaces de comunicación muy avanzadas

● El protocolo de salida es flexible y puede configurarse mediante software de prueba

● Se proporcionan accesorios de reducción de vibración para satisfacer las necesidades de ambientes de vibración dura

● Tener una estrategia BIT completa y haber superado la evaluación de vuelo real

Áreas de aplicación y modos de aplicación:

Se ha utilizado maduramente en los campos de los dirigibles de gran altitud, los UAV de ala rotativa y los UAV de ala fija.

Indicadores de rendimiento:

Tiempo de alineación	≤ 5 minutos
Precisión de la posición	Inercia pura: 2 ~ 5nmile/30min (CEP) Navegación integrada por satélite: altura 10 m; nivel 5 m
Precisión de la velocidad	En el modo de navegación integrada: velocidad en el cielo ≤ 0,3 m/s, velocidad horizontal ≤ 0,2 m/s
precisión de la alineación del rumbo	≤ 1,0° (1σ) (auto alineado) ≤ 0,1° (1σ) (posicionamiento de doble antena, línea de base 2 metros)
Precisión del mantenimiento de la dirección	0.2° /h (inercia pura), 0,1° (navegación integrada)
Precisión de alineación de la actitud	0.05° (1σ)
Precisión de mantenimiento de la actitud	0.1° (inercia pura), 0.05° (navegación integrada)

Entorno de aplicación:

Temperatura de trabajo/almacenamiento ((°C)	-40 °C ~ +60 °C /-45 °C ~ +80 °C
MTBF (h)	30000 horas
Rango dinámico	Velocidad angular: ±300°/s; Aceleración: -25g~25g
Propiedades mecánicas	Entorno de choque de resistencia: media onda senoidal de 20 g, 11 ms, Entorno de vibración de resistencia: 1No hay absorción de golpes: GJB150.16A-2009 Figura C.3 Pico trasero de la ola de la sierra 2. Con absorción de choques: GJB1032 espectro de vibración aleatoria

Propiedades físicas:

Las dimensiones	Se trata de un sistema de control de velocidad.
Dimensiones de la instalación	Sin absorción de golpes: tornillo M6 de 121 mm × 121 mm Con absorción de golpes: tornillo M4 de 121 mm × 121 mm
peso	≤ 2,1 kg
nivel impermeable	Protección IP67

Interfaz externa:

motorizado por	18 V ~ 36 V de corriente continua
Consumo de energía	≤ 11 W
Interfaz de entrada y salida	RS-422×3 (multiplexado), RS-232×2 (multiplexado), Interfaz LVTTL 1 CAN×2, puerto de red ×1, Interfaz de pulso × 2, almacenamiento de datos 8G
Frecuencia de salida de datos	≤ 1000 Hz
