Name: Acelerómetro de navegación inercial de alta estabilidad con alcance ±70 g y umbral de 5 μg para aplicaciones de precisión
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

En casa > productos > Sensor del acelerómetro >

Acelerómetro de navegación inercial de alta estabilidad con alcance ±70 g y umbral de 5 μg para aplicaciones de precisión

Sensor de acelerómetro de alta estabilidad

acelerómetro de navegación por inercia de precisión

aplicaciones de acelerómetro de alta estabilidad

Lugar de origen:

China (continente)

Nombre de la marca:

Kacise

Certificación:

certificate of explosion-proof, CE

Número de modelo:

KSJB2

Contacta con nosotros

Solicitar una cita

Acelerómetro de navegación inercial de alta estabilidad con alcance ±70 g y umbral de 5 μg para aplicaciones de precisión

Detalles del producto

Alcance:

± 70G

Valor límite:

5 μg

valor de la desviación K0/K1:

≤±3 mg

Resaltar:

Sensor de acelerómetro de alta estabilidad

acelerómetro de navegación por inercia de precisión

aplicaciones de acelerómetro de alta estabilidad

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Detalles de empaquetado

cada unidad tiene caja individual y todas las cajas están empacadas en paquetes estándar o pedidos d

Condiciones de pago

T/T, Western Union, MoneyGram

Capacidad de la fuente

1000 pedazos por semana

Productos relacionados

Sensor acelerómetro flexible de cuarzo resistente a los golpes con amplio rango de temperatura y polarización ≤20 mg para entornos extremos

Obtenga el mejor precio

Acelerómetro flexible de cuarzo de precisión con factor de escala de 1,3 a 3,5 mA/g para condiciones extremas y resistencia a los golpes de 1000 g

Obtenga el mejor precio

2.3 ~ 3.5mA/g Factor de escala 1000g Sensor de acelerómetro de cuarzo flexible resistente a los golpes con temperatura de almacenamiento de -55°C+130°C

Obtenga el mejor precio

Sensor de acelerómetro de resistencia al choque con tolerancia de 1000 g y amplio rango de temperatura -45 °C ~ + 125 °C para una alta precisión 2,3 ~ 3,5 mA / g Factor de escala

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Los acelerómetros de navegación inercial de alta precisión para una gran cantidad de aplicaciones tienen una alta estabilidad

El acelerómetro flexible de cuarzo de la serie KSJB2 es un acelerómetro de nivel de navegación inercial de alta precisión para una gran cantidad de aplicaciones (hasta 100 g), el producto tiene excelentes características de estabilidad a largo plazo, repetibilidad, rendimiento de arranque, adaptabilidad ambiental y alta confiabilidad, se puede usar para pruebas estáticas, se puede usar para pruebas dinámicas, también es un sensor de vibración estándar y un sensor de inclinación.

La corriente de salida del producto está relacionada linealmente con la fuerza o aceleración recibida, y el usuario puede seleccionar la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión. El sensor de temperatura incorporado se puede utilizar para compensar el valor de compensación y el factor de escala para reducir el impacto de la temperatura ambiente según las necesidades del usuario.

Aplicaciones: Medición inercial de sistemas de navegación inercial de alta precisión en la industria aeroespacial, aviación, barcos, armas y otros campos, y prueba de aislamiento de vibración y prueba de inclinación de equipos de instrumentos de precisión.

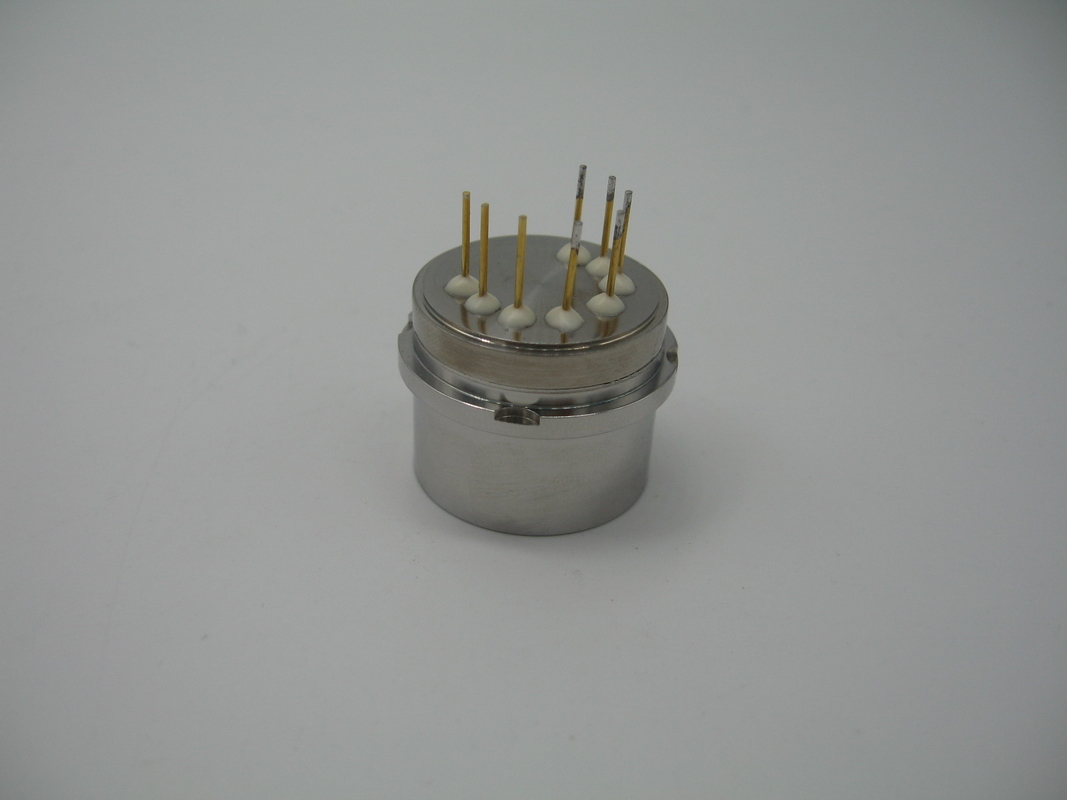

Acelerómetro de navegación inercial de alta estabilidad con alcance ±70 g y umbral de 5 μg para aplicaciones de precisión 0

Diagrama de esquema y definición de pin:

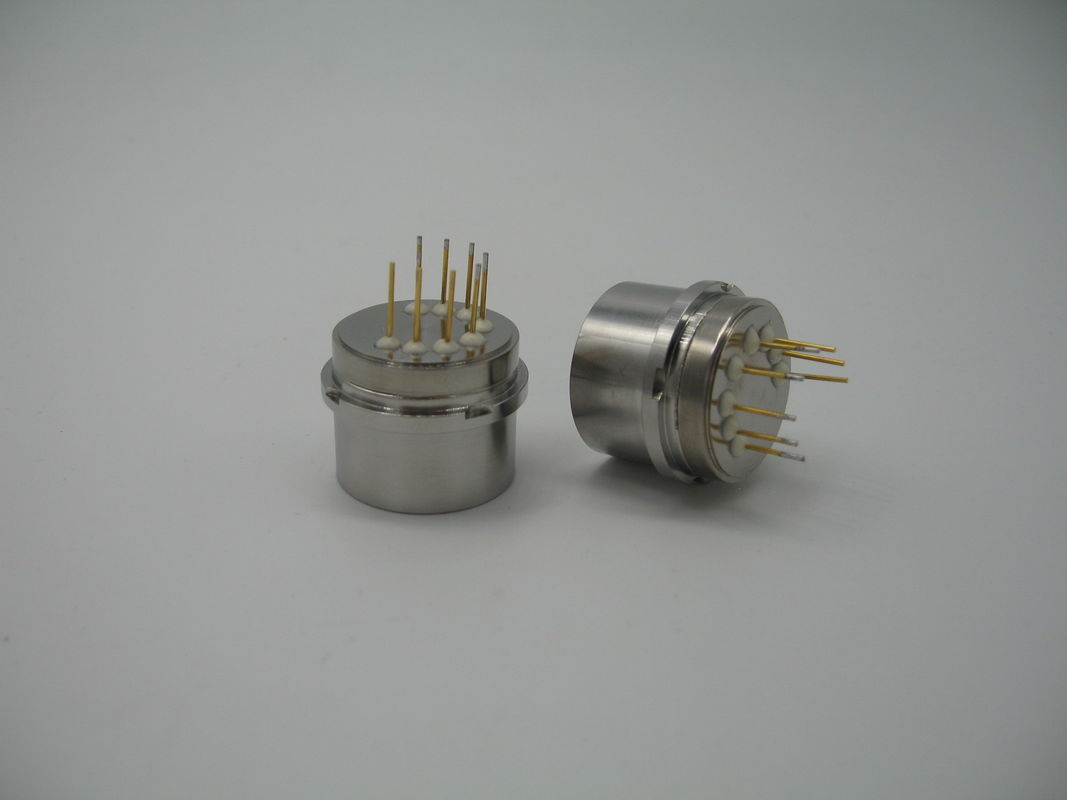

Acelerómetro de navegación inercial de alta estabilidad con alcance ±70 g y umbral de 5 μg para aplicaciones de precisión 1

Figura I: Acelerómetro universal

Pin definición convencional:

1, salida de señal;
2. Vacío;
3, -15V;
4, +15V;
5, fuente de alimentación y tierra de señal;
6. Vacío;
7. Vacío;
8. Vacío;
9, salida de -9V;
Salida de 10, +9V.

parámetros técnicos:

Número	Parámetros	KSJB2-01	KSJB2-02	KSJB2-03
1	Alcance	±70g	±70g	±70g
2	Valor umbral	5μg	5μg	5μg
3	valor de desviación K₀/K₁	≤±3 mg	≤±3 mg	≤±5 mg
4	factor de escala K₁	0,8~1,2 mA/g	0,8~1,2 mA/g	0,8~1,2 mA/g
5	Coeficiente no lineal de segundo orden K₂	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
6	0g 4 horas estabilidad a corto plazo	≤10 μg	≤15 µg	≤20 μg
7	1g 4 horas de estabilidad a corto plazo	≤10 ppm	≤15 ppm	≤20 ppm
8	valor de desviación repetibilidad de síntesis σK₀(1σ,un mes)	≤10 μg	≤20 μg	≤30 µg
9	Repetibilidad integrada del factor de escala σK₁/K₁(1σ,un mes)	≤15 ppm	≤30 ppm	≤50 ppm
10	Repetibilidad integral de coeficientes no lineales K₂/K₁(1σ,un mes)	≤±10 µg/g2	≤±20 µg/g2	≤±30 µg/g2
11	valor de desviación Coeficiente de temperatura (el valor medio de toda la zona de temperatura)	≤±10 µg /℃	≤±30 µg /℃	≤±50 µg /℃
12	Factor de escala Coeficiente de temperatura (el valor medio de toda la zona de temperatura)	≤±20 ppm/℃	≤±30 ppm/℃	≤±50 ppm/℃
13	Ruido (La resistencia de muestreo es 840Ω)	≤5mv	≤5mv	≤5mv
14	Frecuencia natural	400~800Hz	400~800Hz	400~800Hz
15	ancho de banda	800~2500Hz	800~2500Hz	800~2500Hz
16	Vibración aleatoria	6 g (20-2000 Hz)	6 g (20-2000 Hz)	6 g (20-2000 Hz)
17	huelga	100 g, 8 ms, 1/2 pecado	100 g, 8 ms, 1/2 pecado	100 g, 8 ms, 1/2 pecado
18	Rango de temperatura de funcionamiento	-55～+85℃	-55～+85℃	-55～+85℃
19	Rango de temperatura de almacenamiento	-60~+120℃	-60~+120℃	60~+120℃
20	Fuente de alimentación	±12~±15V	±12~±15V	±12~±15V
21	Consumo actual	≤±20mA	≤±20mA	≤±20mA
22	Sensor de temperatura	Personalizable por el usuario	Personalizable por el usuario	Personalizable por el usuario
23	dimensión	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
24	peso	≤80g	≤80g	≤80g

Nota:

1. El factor de escala se ajusta según los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3. Ciclo de prueba: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según los requisitos del usuario para la prueba;
4. Según los requisitos de instalación del usuario; Las dimensiones se pueden ajustar ligeramente según los requisitos del usuario y se pueden realizar otros requisitos de prueba según los requisitos del cliente.
