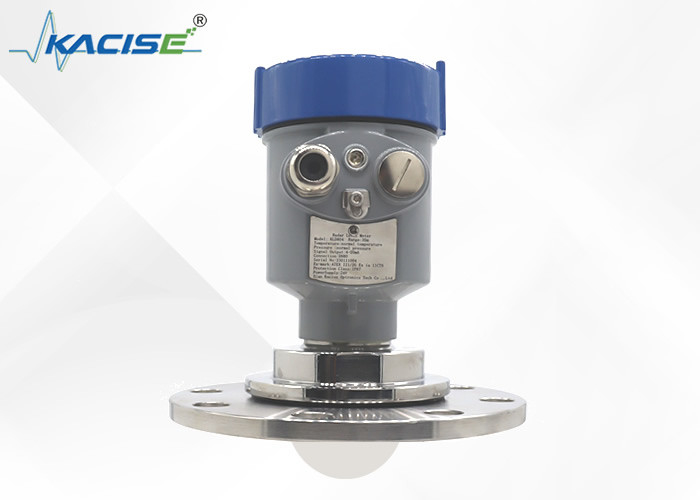

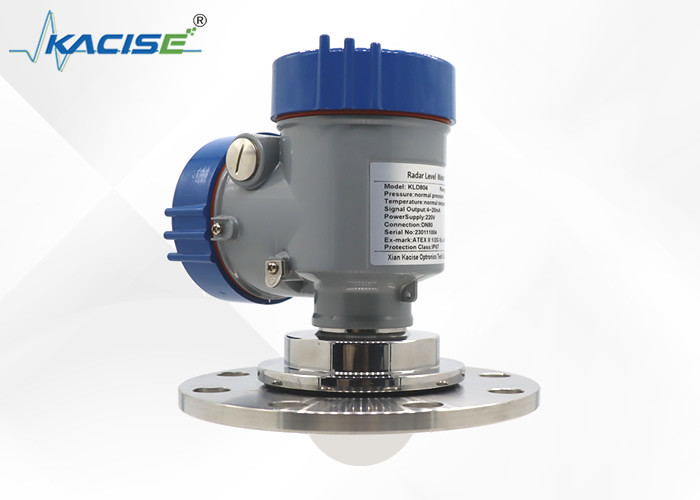

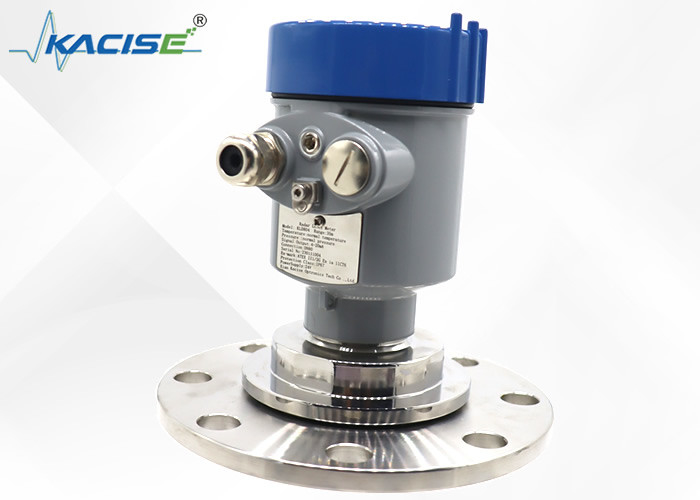

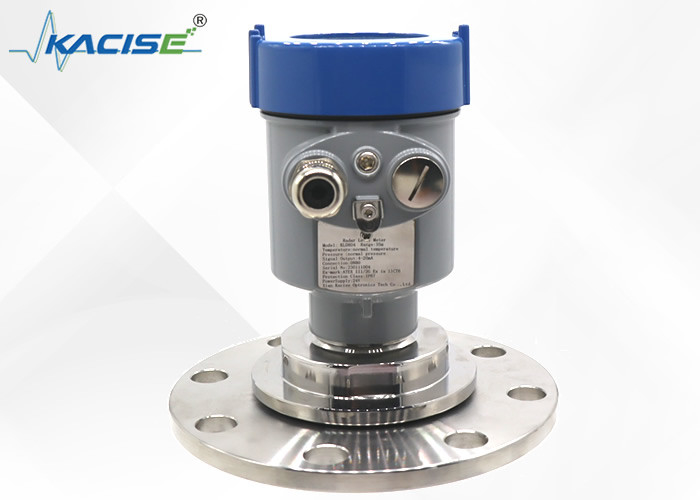

KLD804 4-20mA / RS485 76mm Sensor de nivel de radar de antena de lente para líquido y medio sólido
Introducción
El sensor de nivel de radar de lente 80G adopta la tecnología de radar de alta frecuencia de 80GHz y enfoca las ondas de radar en la superficie del material a través de la lente y la antena.Cuando las ondas de radar encuentran materialesLas señales reflejadas y dispersas se reciben a través de la antena y el receptor, y luego se convierten en información a nivel de material.
En comparación con el método tradicional de medición del nivel, el sensor de nivel de radar de lente 80G tiene una mayor precisión de medición y un rango de medición más amplio.La tecnología de enfoque de lentes puede reducir las interferencias y mejorar la relación señal-ruidoLa tecnología de radar de alta frecuencia de 80 GHz puede penetrar la niebla de polvo y el vapor de los materiales.y es adecuado para la medición del nivel en ambientes duros como las altas temperaturas, alta presión, inflamable y explosivo.
Características
- La precisión de medición puede alcanzar ±2 mm.
- El tamaño de la antena más pequeño satisface la medición de más condiciones de trabajo.
- Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
- El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
Especificación
| Mediano |
Líquido, vapor y espuma altamente corrosivos |
| Rango de medición |
0.1m10/20/30/60/100m |
| Conexión del proceso |
la brida ≥ DN50 |
| Temperatura del proceso |
-40 ̊130°C |
| Presión del proceso |
-0,1 ∼1,0 MPa |
| Tamaño de la antena |
Antena de lente de 76 mm |
| Material de las antenas |
PTFE |
| Precisión |
± 2 mm (rango inferior a 35 m)
± 5 mm (rango entre 35 y 100 m)
|
| Clase de protección |
Protección IP67 |
| Frecuencia central |
80 GHz |
| Ángulo de lanzamiento |
3° |
| Fuente de alimentación |
de dos cables /DC24V |
| |
Cuatro cables /DC12~24V |
| |
Cuatro cables /AC220V |
| Cubierta |
Aluminio/acero inoxidable |
| Salida de la señal |
Dos cables: 4...20mA/protocolo HART |
| |
Cuatro cables: 4...20mA/ RS485 Modbus |
Dimensión del producto
Unidad en mm:
Método de instalación
Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y el depósito
La pared debe ser de 200 mm.
1 plano de referencia
2 centro del recipiente o eje de simetría
Instalación de elevación
En la actualidad, los sensores de nivel de radar se utilizan ampliamente en muchas industrias, como la industria metalúrgica, la industria del carbón, la industria del cemento, la industria petroquímica, etc.Estas industrias se dividen en muchas ocasiones específicas.:
Industria metalúrgica
Las aplicaciones de la industria metalúrgica incluyen principalmente mineral de hierro, materias primas de piedra caliza y búnkeres de carbón crudo en plantas de acero; polvo de carbono, mineral de aluminio y polvo de carbón en plantas de aluminio.
industria del carbón
Las principales aplicaciones en la industria del carbón incluyen carbón crudo, carbón limpio, ceniza, polvo de carbón y aguas residuales que contienen carbón en plantas de lavado de carbón.
Industria eléctrica
Las principales aplicaciones en la industria de la energía incluyen desulfuración, aceite lubricante, barro, búnkeres de carbón crudo, búnkeres de combustible, etc.
Industria del agua
Las principales aplicaciones en la industria de conservación del agua incluyen lagos, ríos, embalses, canales abiertos, humedales, bancos, mareas, redes de tuberías de agua subterráneas,zanjas que contienen una gran cantidad de materia flotante y sedimentos, lugares donde se producen grandes cantidades de plantas acuáticas y zonas donde ocurren frecuentemente inundaciones repentinas.
Industria petroquímica
Las principales aplicaciones en la industria petroquímica incluyen petróleo crudo, tintura de hidrógeno, petróleo sucio y lodos en plantas de producción de petróleo, depósitos de sedimento, depósitos de aguas residuales,y excavar tanques de barro en campos petrolíferos, gas natural licuado, agua condensada en gasolineras licuadas, depósitos de almacenamiento de petróleo, y biodiesel Gasolina, diesel y alquitrán de fábrica, fusión de urea,agua de amoníaco de la fábrica de fertilizantes compuestos, diversos productos químicos, medios de alta temperatura, alta presión y altamente corrosivos, y productos tóxicos de la fábrica química.
