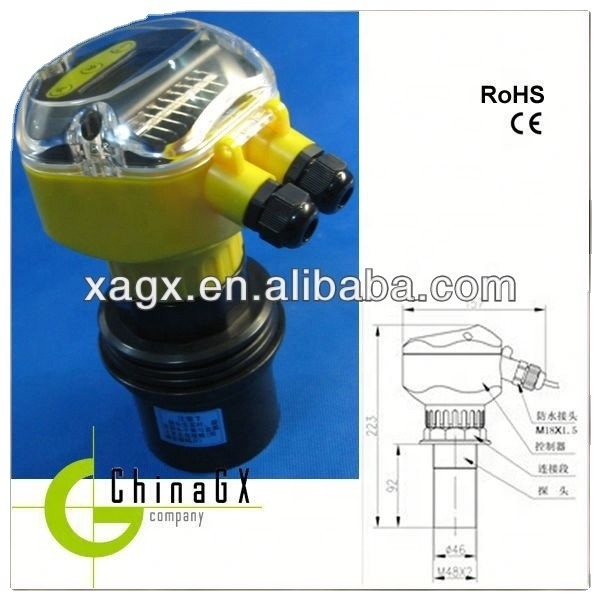

Transmisor de nivel de brida inteligente de la serie GXUM de zona ciega ultra corta y larga distancia de alta calidad
Características
1- Medición sin contacto.
2- Es rentable.
3Fácil de instalar y configurar, puede calibrar el instrumento completamente de acuerdo con nuestro manual.
4. Fácil de usar el protocolo Modbus (tanto RTU como ASCII).
4Se pueden elegir ocho tipos de algoritmos para adaptarse a una variedad de campos de aplicación.
5La precisión puede ser del 0,3% y contra todo tipo de ondas de interferencia.
6Este instrumento es un instrumento sin contacto, por lo que tiene una baja tasa de avería. Proporciona una variedad de métodos de instalación.
Parámetros deTransmisor de nivel de brida
Función | Tipo integral | Tipo de división |
Rango de medición | 5 metros,10 metros,15 metros,20 metros,30 metros,40 metros,50 metros,60 metros | 5 metros,10 metros,15 metros,20 metros,30 metros,40 metros,50 metros,60 metros,70 metros |
Precisión de las mediciones | 00,25% a 0,5% | 00,25% a 0,5% |
Resolución | 3 mm o 0,1%(¿Cuál es más grande?) | 3 mm o 0,1%(¿Cuál es más grande?) |
muestra | LCD en chino e inglés | LCD en chino e inglés |
Salida analógica | 4 cables4~Carga de 20mA/750Ω 2 cables4~Carga de 20 mA/250Ω | 4~Carga de 20mA/750Ω |
Salida del relé | 2grupos AC 250V/8A o DC 30V/5A en estado programable(Opcional) | Canal único para dos grupos, canales dobles para cuatro grupos AC 250V / 8A o DC 30V / 5A programable(Opcional) |
Fuente de alimentación | Configuración estándar 24VDC opcional 220V CA+15% de las frecuencias de 50 Hz fuente de alimentación opcional de 12 VDC o personalizada | Configuración estándar 220 V CA+15% de las frecuencias de 50 Hz opcional 24VDC 120mA fuente de alimentación opcional de 12 VDC o personalizada |
Temperatura del medio ambiente | El instrumento de visualización-20~+ 60°C, el transductor-20~+ 80°C | El instrumento de visualización~+ 60°C, el transductor-20~+ 80°C |
Comunicación | Opcional 485,232Comunicación(Acuerdo del fabricante) | Opcional 485,232 comunicación(Acuerdo del fabricante) |
Grado de protección | Display para el IP65,el transductor IP68 | Display para el IP65,el transductor IP68 |
cable de transductor | No es | Hasta 100 m, configuración estándar 10 m |
Instalación del transductor | De acuerdo con el rango y el transductor seleccionado | De acuerdo con el rango y el transductor seleccionado |
Nota:Esta serie de medidor de nivel ultrasónico también puede personalizar de acuerdo con las demandas del cliente: especificaciones especiales de transductor como hAlta tensión, resistencia a altas temperaturas, calibre menor, área ciega pequeña y así sucesivamente.
Dimensiones de la instalación:
El medidor de nivel de ultrasonido estándar de tipo dividido:
Métro de nivel ultrasónico integrado mejorado:
El medidor de nivel ultrasónico integral a prueba de explosión:
Fotos de los productos
Productos relacionados
Paquete
1pc/caja, muchas cajas/cartón, o las peticiones del cliente disponibles.
Información sobre la empresa
Espectáculo de la compañía
Suministramos medidores de nivel ultrasónico de alta calidad, por favor háganos saber sus requisitos, vamos a hacer todo lo posible para proporcionar la solución más adecuada para usted.Te responderemos en 24 horas.
1¿Cómo funcionan los sensores de nivel ultrasónico?
Un pulso de sonido ultrasónico es pulsado periódicamente desde la base del transductor.El sensor mide el tiempo de pulso de vuelo entre la generación de sonido y la recepción, y lo tradujo en distancia o altura del nivel del líquido dentro del recipiente.
2¿Cuáles son las ventajas de los sensores de nivel ultrasónico?
Muchos líquidos de aplicación tienen características difíciles que afectan negativamente el rendimiento del sensor de tipo de contacto, los costos de mantenimiento y/o reemplazo.líquidos viscosos y suciosLos sensores ultrasónicos no son de contacto y, por lo tanto, son impermeables a estas características.
3¿Qué debo evitar con los sensores de nivel ultrasónico?
Las variables de aplicación a evitar con ultrasonidos son espuma extrema, vapor, turbulencia o instalación en accesorios altos con elevaciones estrechas.el vapor y la turbulencia pueden absorber y/o desviar una parte sustancial de la señal de retornoLos accesorios elevados pueden interrumpir la trayectoria de la señal acústica.
4¿ Cómo puedo seleccionar el mejor transmisor de nivel de brida inteligente de la serie GXUM?¿Rango para el rendimiento óptimo?
Seleccione una gama de transmisores inteligentes de nivel de brida de la serie GXUM que cubran la altura del tanque con al menos un margen del 25%.Seleccione un rango de sensores que sea el doble de la altura del tanqueEl sensor adicional mejorará el rendimiento en tales condiciones.
5¿Qué representa la señal de 4-20 mA?
El punto de ajuste de 4 mA se coloca normalmente cerca del fondo del tanque vacío, o la mayor distancia de medición del sensor.El punto de ajuste de 20 mA se coloca normalmente cerca de la parte superior del depósito lleno.El sensor generará proporcionalmente una señal de 4 mA cuando el depósito esté vacío y una señal de 20 mA cuando esté lleno.
