Introducción

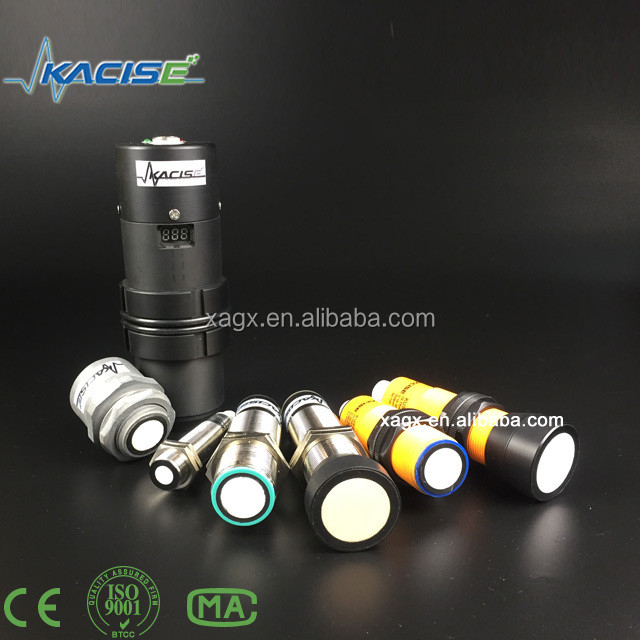

Los sensores ultrasónicos de la serie GXUS cubren una variedad de escenarios de aplicación en la automatización industrial.tareas de medición o detección del nivel de llenado en puertas y puertas: ofrecen soluciones para los más diversos requisitos de aplicación.
Los sensores con salidas digitales de conmutación o una interfaz analógica de 4-20 mA son comunes.La mayoría de los sensores se pueden enseñar o parametrizar a través de una interfaz y, por lo tanto, adaptarse a la aplicación respectiva.
Características
Alta resolución
Tiempo de respuesta corto
Zona ciega pequeña
Varias salidas disponibles: salida de interruptor, analogía o RS232/485
Especificación
GXUS-M18
GXUS-M30
|
Rango de detección
|
Se aplicarán las siguientes medidas:
|
|
Placa de objetivo estándar
|
Las demás:
|
|
Frecuencia del transductor
|
aproximadamente 255 kHz
|
|
Retraso en la respuesta
|
aproximadamente 125 ms
|
|
LED azul
|
Activación
|
|
LED amarillo
|
de una sola pieza: objeto en el rango de evaluación
|
|
Parpadeo: función del programa, objeto detectado
|
|
LED rojo
|
El sistema de control de las emisiones
|
|
Parpadeo: función del programa, no se detecta ningún objeto
|
|
Voltado de funcionamiento UB. El trabajo
|
10... 30 V de corriente continua, onda 10 por ciento SS
|
|
Corriente de alimentación sin carga I0
|
No más45 mA
|
|
Tipo de salida
|
1 salida analógica de 0-10 V o 4...20 mA.
|
|
Resolución
|
0.11 mm en el rango máximo de detección
|
|
Desviación de la curva característica
|
±1 % del valor de la escala completa
|
|
Precisión de repetición
|
±0.1 % del valor de la escala completa
|
|
Impedancia de carga
|
> 1kOhm
|
|
Influencia de la temperatura
|
±1.5 % del valor de la escala completa
|
|
Temperatura ambiente
|
-25... 70 °C (-13... 158 °F)
|
|
Temperatura de almacenamiento
|
-40... 85 °C (-40... 185 °F)
|
|

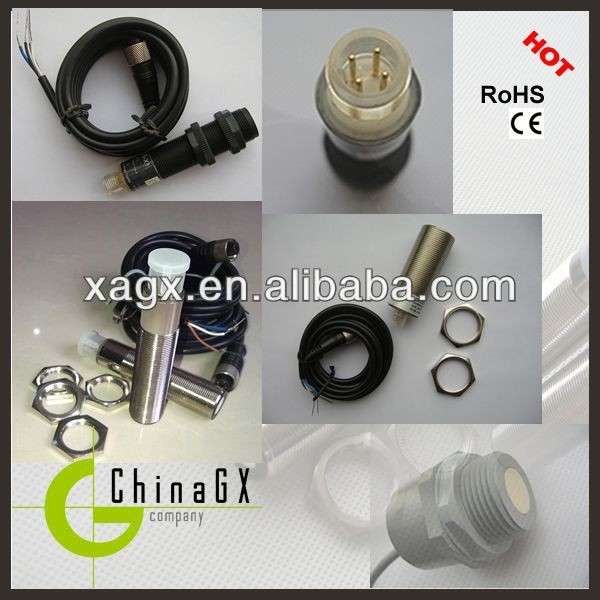

Tipo de conexión
|
Conector del dispositivo M12 x 1, 4 pines
|
|
Grado de protección
|
IP65 (se puede seleccionar IP66)
|
|
El material
|
Casas: latón niquelado
o de acero inoxidable
o de plástico
|
|
Transductor: mezcla de resina epoxi/esfera de vidrio hueca;
espuma de poliuretano
|
Ajuste de los límites de evaluación
El sensor ultrasónico dispone de una salida analógica con dos límites de evaluación de enseñanza, que se establecen aplicando el voltaje de alimentación -UB o +UB a la entrada TEACH-IN.La tensión de alimentación deberá aplicarse a la entrada TEACH-IN durante al menos 1 s.Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN. El límite inferior de evaluación A1 se enseña con -UB, A2 con +UB.
Se pueden configurar dos funciones de salida diferentes:
1. El valor analógico aumenta con el aumento de la distancia al objeto (rampa de aumento)
2El valor analógico disminuye con el aumento de la distancia al objeto (camina de caída)
Los límites de valoración sólo podrán especificarse en los primeros 5 minutos después de que se hayaEnciende la energía.
Para modificar los límites de evaluación más adelante,el usuario sólo podrá especificar los valores deseados después de un nuevo encendido.
Pista ascendente de TEACH-IN (A2 > A1)
-Objeto de posición en el límite inferior de evaluación
- límite inferior de A1 con - UB
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A2 con + UB de TEACH-IN
La rampa de caída de TEACH-IN (A1 > A2):
-Objeto de posición en el límite inferior de evaluación
- límite inferior de TEACH-IN A2 con + UB
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A1 con - UB
Configuración predeterminada
A1: área inutilizable
A2: rango de detección nominal
Modo de funcionamiento: rampa ascendente
Display de LED
|
Muestras en función del modo de funcionamiento
|
LED rojo
|
LED amarillo
|
|
Límites de evaluación de TEACH-IN
Objeto detectado
No se detectó ningún objeto.
Objeto incierto (no válido para TEACH-IN)
|
No
los destellos
En el
|
los destellos
No
No
|
|
Modo normal (rango de evaluación)
|
No
|
En el
|
|
La culpa
|
En el
|
estado anterior
|
El GXUS-M56
|
Rango de la distancia
|
50... 500 mm;100... 1000 mm;200... 3000 mm;300... 5000 mm;
500...6000 mm
|
|
Resolución
|
3 mm o 0,1%(¿Cuál es más grande?)
|
|
Tiempo de respuesta
|
El valor de las emisiones
|
|
Muestra
|
El LED
|
|
Ángulo de emisión
|
20°
|
|
Salida analógica
|
4~El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.
|
|
El Sla producción de brujas
|
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.(En el caso de las empresas de servicios de telecomunicaciones)
|
|
Se trata de un sistema de seguridad.
|
Protocolo MODBUS o protocolo personalizado (opcional))
|
|
Fuente de alimentación
|
La corriente de corriente estándar es de 24VDC(±El 15%)
|
|
Temperatura ambiente
|
-20 años.~+60°C
|
|
Clase de protección
|
IP65 (se puede seleccionar IP66)
|
|
Instalación
|
M56*2
|
