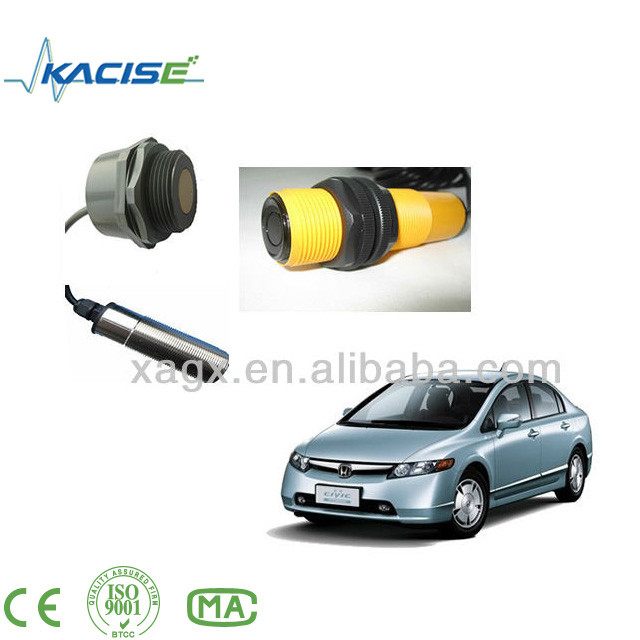

Sensor de transductor piezoeléctrico ultrasónico 2018

Este sensor proporciona detección y alcance de muy corto a largo alcance, en una carcasa compacta y robusta de PVC o acero inoxidable, diseñada para cumplir con la intrusión de agua IP67.0V-28V operación detecta objetos desde 0.1 metros a 10 metros y proporciona información de alcance de sonar desde 0,25 metros hasta 10 metros con una resolución de 0,001 metros o 0,01 metros.tensión de salida analógica, salida NPN/PNP y salida digital en serie.

2. Las dimensiones¿Qué quieres decir?Unidad:En el caso de los)

Si el tipo de módulo es M18, las dimensiones son las siguientes:

A = Φ18.0±0.5 E = Φ12.0±0.5
B es 66.0±0.5 F=Φ28.0±0.5
C es 27.0±0.5 G es igual a 10.0±0.5
D es 12.0±0.5 H es igual a 12.0±0.5

3. Características

1) Diseñados para uso exterior o interior

2) Alta sensibilidad

Las lecturas pueden ocurrir hasta cada 33 ms ((30 Hz) dentro de 3 metros o ocurrir hasta cada 80 ms ((12.5 Hz) dentro de 10 metros.

4) El funcionamiento libre puede medir continuamente y la información de salida del guardabosques

5) 9V-28V con muy baja corriente media

6) Tipo de salida multi-tipo, como el analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, bus de la caja.

7) El sensor funciona a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

4Aplicaciones

1) de las siguientes directivas:Medición del nivel del tanque

2) Medición del nivel del contenedor

3) Detección de la zona de proximidad

4) Detección de personas

5) Sensor de alcance del robot

6) Navegación autónoma

7) Navegación con varios sensores

8) Medición de la distancia

9) Detección de objetos de larga distancia

10) Sensores industriales

5Información sobre el envase y los accesorios

Las dos unidades están en caja y todas las cajas están empacadas en paquetes estándar o solicitudes de los clientes disponibles.

Los accesorios son los siguientes:

a, cable de 2 metros de longitud

b, 2 tuercas para fijar el sensor

6Información sobre el pedido

GX_US_Se trata de:-El BBB-El CCC-DDD-AEE

BBB: rango de distancia

No se puede utilizar.

010-100cm 030-300cm

060 a 600 cmOtros reservados

Tipo de interfaz

0V5-Análogo 0-5V

1V5- Análogo 1-5V

0VA- Análogo 0-10V

1VA- Análogo 1-10V

4MA- analógico 4-20mA

Interfaz SER-RS485

Interfaz de bus CAN-Can

Pulso PUL-PUL

Pulso PMP-PMP

Interruptor NO-NPN

Intercambio PNP-PNP

Otros reservados

DDD: método de conexión por cable

Cables fijos

Conector de conexión M12-M12

EEE: longitud del cable

XXX-descripción de la longitud del cable, la longitud del cable debe ser inferior a 15m, el número debe ser inferior a 150

Por ejemplo, GX_US_S30 y S30-700-El SER-En el caso de las empresas-080
