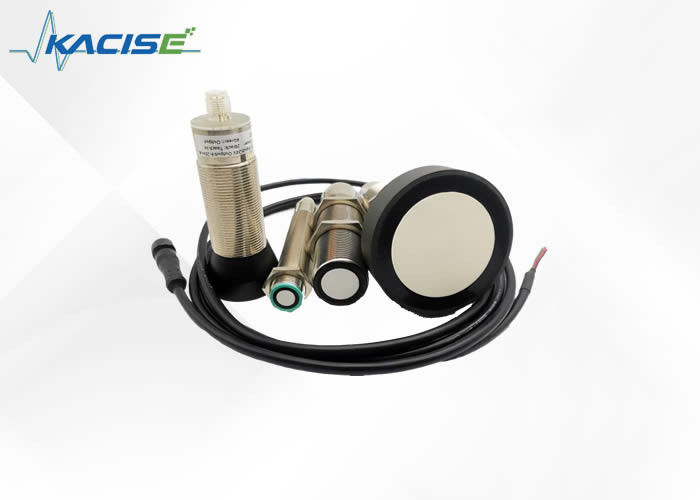

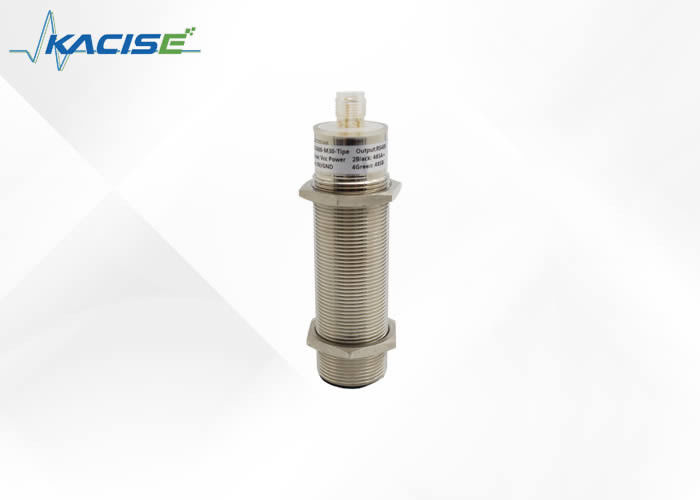

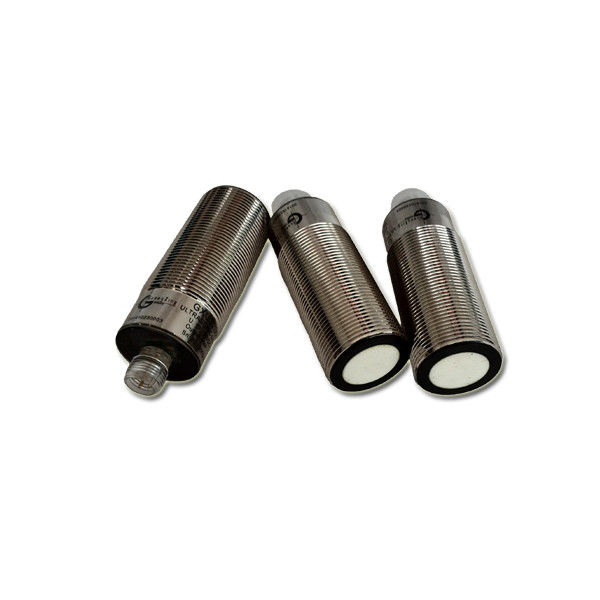

2024 sensor de nivel de agua ultrasónico de nuevo diseño con distancia de medición de 100 mm-5000 mm
Características
- Compatible con muchos tipos de este producto similar.
- Alta sensibilidad
- Las lecturas pueden ocurrir hasta cada 33 ms ((30 Hz) dentro de 3 metros o ocurrir hasta cada 80 ms ((12.5 Hz) dentro de 10 metros.
- El funcionamiento libre puede medir continuamente y la información de salida del guardabosques
- Fuente de alimentación 9V-28V con muy baja corriente media de consumo
- Tipo de salida multi-tipo, como el analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, bus de cajas.
- El sensor funciona a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Breve introducción del nuevo sensor ultrasónico diseñado para 2018
Este sensor proporciona detección y alcance de muy corto a largo alcance, en una carcasa compacta, robusta de PVC o acero inoxidable, diseñada para cumplir con la intrusión de agua IP67.0V-28V operación detecta objetos desde 0.1 metros a 10 metros y proporciona información de alcance de sonar desde 0,25 metros hasta 10 metros con una resolución de 0,001 metros o 0,01 metros.tensión analógica de salida 0/4-20mA de salida de corriente, la salida NPN/PNP y la salida RS485, RS232 modbus-RTU y modbus-ASCII son compatibles.
Parámetros
| Especificaciones generales |
| Distancia de detección 100.4000 mm |
| Rango de ajuste 100.4000 mm |
| Área no utilizable 0,200 mm |
| Placa de objetivo estándar 100 mm × 100 mm |
| Frecuencia del transductor Aproximadamente 112 kHz |
| Retardo de respuesta Aproximadamente 195 ms |
| Indicadores/Medios de funcionamiento |
| LED azul Activación encendida |
LED amarillo Indicación del estado de conmutación
Parpadeo: objeto de función del programa detectado |
Rojo LED rojo permanente: el error es rojo,
Parpadeo: función del programa, objeto no detectado |
| Especificaciones eléctricas |
| Voltado de funcionamiento UB. El trabajo10.30VDC, ondulación 10% s |
| Consumo de energía P0≤ 900 mW |
| Producción |
| Tipo de salida salida analógica 0,10 V |
| Rango de evaluación de la resolución [mm]/4000, pero ≥ 0,35 mm |
| Desviación de la curva característica ≤ 0,2% del valor a escala completa |
| Precisión de repetición ≤ 0,1% del valor a escala completa |
| Impedancia de carga 0,500 Ohm |
| Influencia de la temperatura ≤ 2% respecto al valor de la escala completa |
| Condiciones ambientales |
| Temperatura ambiente -25,70°C |
| Temperatura de almacenamiento -40,85°C |
| Especificaciones mecánicas |
| Grado de protección IP67 |
| Conector de conexión M12x1,4-PIN |
| Materiales de la carcasa de latón, niquelado |
Transductor mezcla de resina epoxi/esfera de vidrio hueca;
Polvo de poliuretano |
| Peso 60 g |
Sincronización externa
El sensor puede sincronizarse mediante la aplicación externa de un voltaje de onda cuadrada.El pulso debe tener una duración superior a 100 μs.El ciclo de medición comienza con el borde de caída de un pulso de sincronización. Un nivel bajo > 1 s o una entrada de sincronización abierta dará lugar al funcionamiento normal del sensor.Un nivel alto en la entrada de sincronización desactiva el sensorHay dos modos de funcionamiento:
1Se pueden controlar múltiples sensores con la misma señal de sincronización.
2Los pulsos de sincronización se envían cíclicamente a los sensores individuales.
Sincronización interna
Las conexiones de sincronización de hasta 5 sensores capaces de sincronización interna se conectan entre sí.
El retraso de respuesta aumenta de acuerdo con el número de sensores a sincronizar. La sincronización no se puede realizar durante TEACH-IN y viceversa.Los sensores deben ser operados de manera no sincronizada para enseñar los límites de evaluación.
Nota:
Si no se utiliza la opción de sincronización, la entrada de sincronización deberá estar conectada a tierra (0 V) o el sensor deberá ser accionado a través de un conector de cable V1 (4 pines).
Ajuste de los límites de evaluación
El sensor ultrasónico dispone de una salida analógica con dos límites de evaluación enseñables.B. El trabajoo + UB. El trabajoa la entrada TEACH-IN. La tensión de alimentación debe aplicarse a la entrada TEACH-IN durante al menos 1 s. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN.El límite inferior de evaluación A1 se enseña con - UB. El trabajo, A2 con + UB. El trabajo.
Se pueden configurar dos funciones de salida diferentes:
1. El valor analógico aumenta con el aumento de la distancia al objeto (rampa de aumento)
2El valor analógico disminuye con el aumento de la distancia al objeto (camina de caída)
Los límites de valoración sólo podrán especificarse en los primeros 5 minutos después de que se haya
Para modificar los límites de evaluación más tarde,
el usuario sólo podrá especificar los valores deseados después de un nuevo encendido.
Pista ascendente de TEACH-IN (A2 > A1)
- Objeto de posición en el límite inferior de evaluación
- límite inferior de A1 con - UB. El trabajo
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A2 con + UB. El trabajo
La rampa de caída de TEACH-IN (A1 > A2):
- Objeto de posición en el límite inferior de evaluación
- TEACH-IN límite inferior A2 con + UB. El trabajo
- Objeto de posición en el límite superior de evaluación
- Límites superiores de A1 con - UB. El trabajo
Configuración predeterminada
A1: área inutilizable
A2: rango de detección nominal
Modo de funcionamiento: rampa ascendente
Información sobre la empresa
Xi'an Kacise está certificado por ISO 9001-2008, GJB 9001B-2009, CE, seguridad intrínseca a prueba de explosiones y seguridad aislada a prueba de explosiones, etc.que aseguran que nuestros productos cumplen con las normas internacionales.
Hemos estado especializados en la fabricación de instrumentos de medición de presión, nivel y flujo y productos relacionados durante 10 años.A través de los esfuerzos de todo nuestro personal, nos hemos convertido en un fabricante profesional de instrumentos de medición y proveedor de soluciones. Y estamos continuamente tratando de mejorar la calidad del producto.
Actualmente, el sensor Kacise ya se exporta a América, España, Australia, Chile y otros 20 países y regiones, y recibió muchas opiniones favorables.Nuestros distribuidores en el extranjero también están aumentandoConsideramos que los precios razonables, el tiempo de producción eficiente y el buen servicio postventa son nuestro principio y esperamos cooperar con más clientes para el desarrollo mutuo.
Nuestros servicios
- Su consulta será contestada en 24 horas.
- Personal bien entrenado y experimentado para responder a todas sus consultas en inglés fluido.
- OEM&ODM, podemos ayudarle a diseñar y su solicitud se pondrá en el producto.
- Se ofrece distribución para su diseño único y algunos de nuestros modelos actuales.
- Protección de su área de ventas, ideas de diseño y toda su información privada.
- Los descuentos se ofrecen en función de las cantidades de pedido.
- Proporcionamos servicios de reparación pagados para daños en los medidores que no surjan de problemas de calidad de fabricación o daños en los medidores que no están dentro del alcance de la garantía.
Preguntas frecuentes
-
- ¿ Qué?¿Qué información se debe proporcionar a loselegir el modelo adecuado?
A: ¿Qué quieres decir?Por favor, proporcione:campo de aplicación,el rango , señal de salida,Tipo líquido (medio),
ysuministro de energía,para que podamos elegir el modelo y citar para usted rápidamente.
-
- ¿ Qué?¿Es usted una empresa comercial o un fabricante?
A: ¿Qué quieres decir?Somos un fabricante certificado ISO especializado en instrumentos de medición de nivel y flujo.
El servicio OEM y ODM está disponible. Bienvenido a visitarnos.
-
- ¿ Qué?¿Cuál es su MOQ?
A: ¿Qué quieres decir?Para comenzar nuestra cooperación, el pedido de muestras es aceptable.
-
- ¿ Qué?¿Cuál es su fecha de entrega?
A: ¿Qué quieres decir?La fecha de entrega es de aproximadamente 3 a 15 días hábiles después de recibir el pago.
-
- ¿ Qué?¿Cuáles son sus términos de pago?
A: ¿Qué quieres decir?Apoyamos T / T, PayPal y la garantía comercial.
Para el pedido de producción en masa, es un depósito del 30% por adelantado y un saldo del 70% antes del envío.
-
- ¿ Qué?¿Cuál es el método de pago de Trade Assurance:
A: ¿Qué quieres decir?Es un servicio gratuito que puede proteger sus pedidos desde el pago hasta la entrega.
Y ahora tenemos USD104,000.00 de dinero de caución para asegurar sus órdenes.
-
- ¿ Qué?¿Tiene una garantía?
A: ¿Qué quieres decir?Sí, tenemos una garantía de 12 meses.
