| Lugar de origen: | Shaanxi, China |
| Nombre de la marca: | KACISE support OEM |

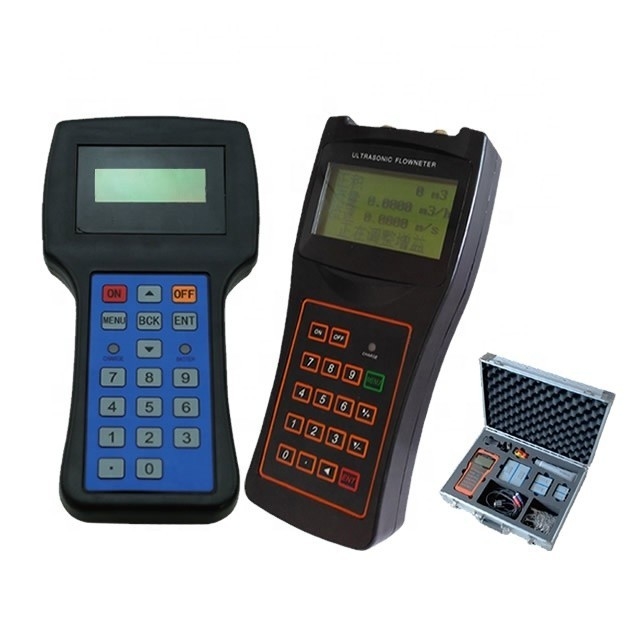

| Número de modelo: | metro de flujo ultrasónico portátil plástico inalámbrico económico del keroseno |
| Precio: | $80.00 - $200.00/pieces |
|---|---|
| Detalles de empaquetado: | peticiones del cartón o de los clientes disponibles |
| Capacidad de la fuente: | 3000 pedazos/pedazos por Mes negociable |
| Nombre: | metro de flujo ultrasónico portátil plástico inalámbrico económico del keroseno | Precisión: | hasta 1,0% |
|---|---|---|---|
| Temperatura: | Disponible a medida | El tipo: | metro de flujo ultrasónico |
| Puerto: | Shangai u otra | ||
| Alta luz: | Medidor de caudal de queroseno de plástico inalámbrico,metro de flujo ultrasónico portátil del keroseno |
||
Bienvenido a utilizar el medidor de flujo ultrasónico de transición de nueva generación, lea el manual del usuario cuidadosamente antes de usarlo.El medidor de caudal ultrasónico de pared está diseñado para ser instalado en un lugar fijo para la medición de caudal a largo plazo.
◆ linealidad: 0,5%, repetibilidad: 0,2%, exactitud: ± 1%
◆ Fácil de operar.
◆ Varios tipos de transductores para la selección, el tamaño del tubo de medición es de DN15mm a DN6000mm
◆ Adopte la tecnología de bajo voltaje y múltiples pulsos para mejorar la precisión, la vida útil y la fiabilidad.
◆ Función de registro potente, registra los datos del totalizador de los últimos 64 días/64 meses/5 años.
El medidor de flujo ultrasónico de la serie KUF2000 está diseñado para medir la velocidad del fluido de un líquido dentro de un conducto cerrado.que proporcionará beneficios de operación no contaminante y fácil instalación.
El medidor de flujo de tiempo de tránsito KUF2000 utiliza dos transductores que funcionan como transmisores y receptores ultrasónicos.Los transductores están sujetos en el exterior de una tubería cerrada a una distancia específica entre síLos transductores pueden montarse en el método V, donde el sonido atraviesa el tubo dos veces, o en el método W, donde el sonido atraviesa el tubo cuatro veces.o en el método Z, donde los transductores están montados en lados opuestos del tubo y el sonido atraviesa el tubo una vezEsta elección del método de montaje depende de las características de los tubos y del líquido. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducersLa diferencia en el tiempo de tránsito medido está directa y exactamente relacionada con la velocidad del líquido en la tubería, se muestra de la siguiente manera:
NoAquí está.
θ es el ángulo de inclusión con respecto a la dirección del flujo
M es el tiempo de viaje del haz ultrasónico
D es el diámetro del tubo
Tup es el tiempo para el haz de transductor aguas arriba al aguas abajo uno
Tdown es el tiempo para el haz desde el transductor aguas abajo al aguas arriba uno
ΔT = arriba Tabajo

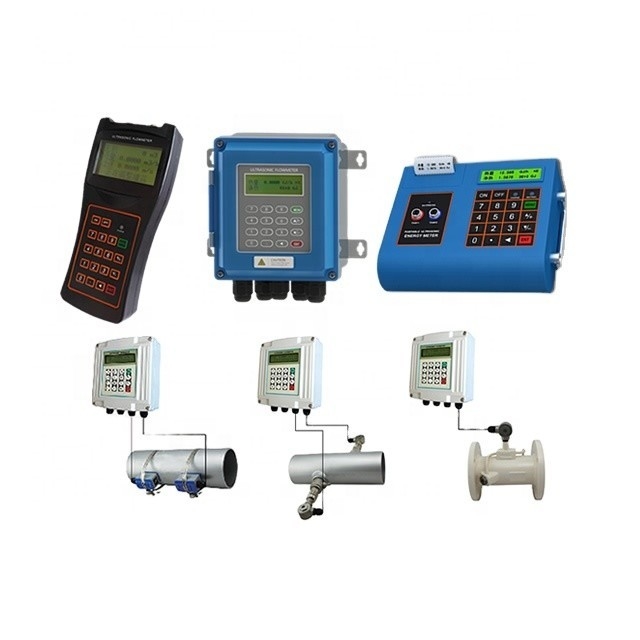

◆ TS-1Transductor de tipo de sujeción, de tamaño de tubería de DN15-100 mm
◆ TM-1Transductor de tipo de sujeción, de tamaño de tubo de DN50 a 700 mm
◆ TL-1Transductor de tipo de sujeción, de tamaño de tubería de DN300 a 6 000 mm
◆ HTS-1Transductor de tipo de sujeción, de tamaño de tubería de DN15-100 mm
◆ HTM-1Transductor de tipo de sujeción, de tamaño de tubo de DN50 a 700 mm
El medidor de flujo de pared puede aplicarse a una amplia gama de mediciones de flujo de tuberías. Los líquidos aplicables incluyen líquidos puros, así como líquidos con una pequeña cantidad de partículas diminutas.
Los ejemplos son:
★ Agua (agua caliente, agua fría, agua de ciudad, agua de mar, aguas residuales, etc.);
★ Aguas residuales con contenido de partículas pequeñas;
★ Aceite (aceite crudo, aceite lubricante, diesel, combustible, etc.);
★ Productos químicos (alcohol, ácidos, etc.);
★ efluentes de las plantas;
★ Bebidas, alimentos líquidos;
★ líquidos ultrapuros;
★ Solventes y otros líquidos
Cada conjunto de medidores de caudal tiene un número de identificación de producto único o ESN (número de serie electrónico) escrito en el software que solo puede modificarse con una herramienta especial del fabricante.En caso de fallas de hardware, por favor proporcione este número que se encuentra en la ventana del menúM61cuando se comunique con el fabricante.
| Las partidas | Especificaciones | |
| Unidad principal | Precisión | Mejor que ± 1% |
| Repetibilidad | Mejor que el 0,2% | |
| Principio | Principio de medición del tiempo de tránsito | |
|
Medidas Periodo de tiempo |
500 ms | |
| Muestra | LCD con luz de fondo, muestra el flujo acumulado/calor, flujo instantáneo/calor, velocidad, tiempo, etc. | |
| Producción | Salida analógica: salida de corriente de 4-20mA o 0-20mA. Impedancia 0∼1kW. Precisión del 0,1%. | |
| Salida OCT: señal de frecuencia (1~9999HZ) | ||
| Salida del relé: más de 20 señales de origen (sin señal, flujo inverso, etc.) | ||
| Puerto de serie RS485 | ||
| Ingreso | Tres entradas analógicas | |
| Entrada de la resistencia PT100 de tres cables (opcional) | ||
| Otras funciones |
Registra automáticamente los datos totalizadores de los últimos 64 días / 64 meses / 5 años; El tiempo de encendido y el caudal correspondiente de los últimos 64 eventos de encendido y apagado. Estado de funcionamiento del instrumento en los últimos 64 días |
|
| el tubo | el material | Se permite el revestimiento de acero, acero inoxidable, hierro fundido, tubería de cemento, cobre, PVC, aluminio, FRP, etc. |
| Tamaño | 15-6000 mm | |
| Sección de tubería recta | En la corriente ascendente debe estar más allá de 10D, en la corriente descendente debe estar más allá de 5D, en la corriente ascendente la longitud debe estar más allá de 30D desde el acceso de la bomba. | |
| Líquido | Tipos | Agua, agua de mar, aguas residuales industriales, líquido ácido y alcalino, alcohol, cerveza, todo tipo de aceites que pueden transmitir líquido único uniforme ultrasónico |
| Temperatura | Estándar: -30 ̊C - 90 ̊C,temperatura alta: -30 ̊C - 160 ̊C | |
| La turbidez | Menos de 10000 ppm, con una pequeña burbuja | |
| Dirección del flujo | Medición bidireccional, medición del caudal neto/calor | |
| Medio ambiente | Temperatura | Unidad principal: -30 °C - 80 °C |
| Transductor: -40°C -110°C, Transductor de temperatura: seleccionado en el momento de la solicitud | ||
| Humedad | Unidad principal: 85% de RH | |
| Transductor: sumergible en agua, con una profundidad de agua inferior a 3 m | ||
| El cable |
Línea de par trenzado, longitud estándar de 20 m, puede ampliarse a 500 m (no se recomienda); póngase en contacto con el fabricante para el requisito de cable más largo. Interfaz RS-485, distancia de transmisión de hasta 1000 m |
|
| Fuente de alimentación | AC220V o DC24V | |
| Consumo de energía | de una potencia de energía inferior a 1,5 W | |
| Los protocolos | MODBUS, M-BUS, protocolo ampliado Fuji y otro protocolo de fábrica | |
