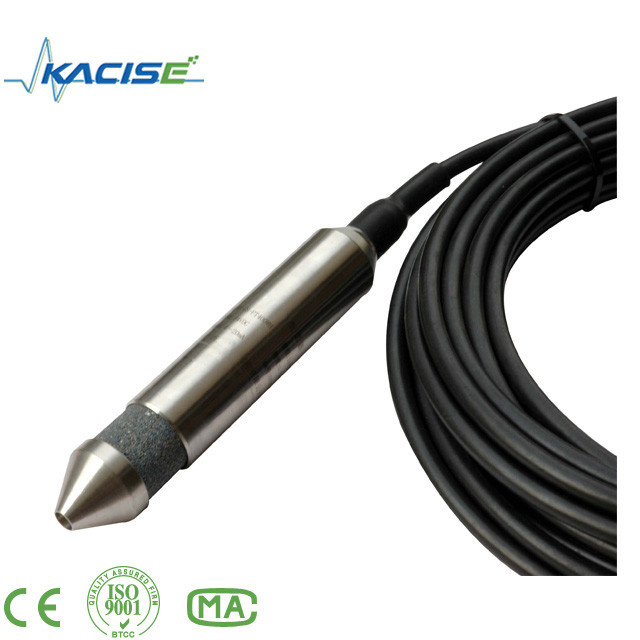

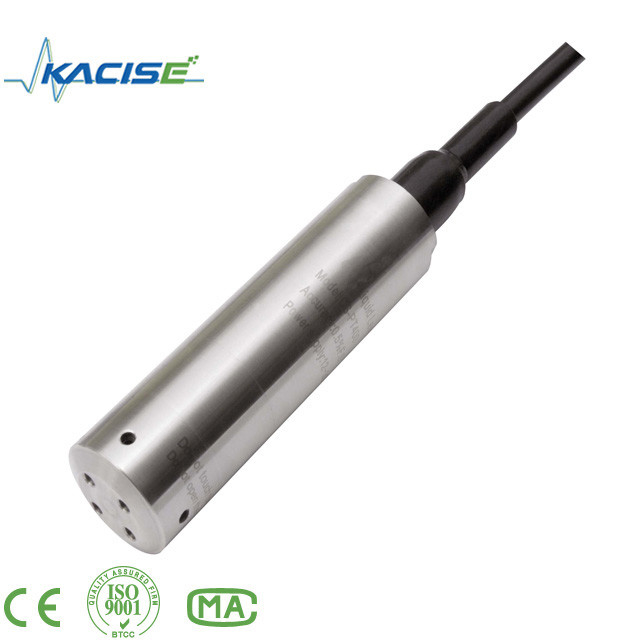

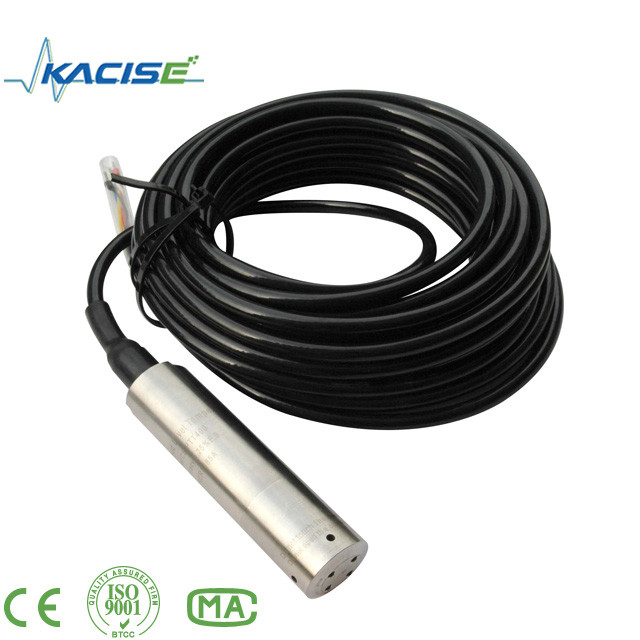

GXEl PS240Transmisor de presión de suministro de agua de alta frecuencia
1.Parámetro
Especificación. | Valor |
Rango de presión | 0 ~ 0,5MPa...... 60MPa |
Presión de carga | 1.5 veces el valor nominal de la presión (1.5X) |
Presión de ruptura | 3 veces el valor nominal de la presión (3X) |
Precisión | ± 0,5% F.S, ± 1,0% F.S. |
Estabilidad | Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
Temperatura de funcionamiento | -40°C a 125°C |
Temperatura de compensación | -10°C ~ 70°C |
Compatibilidad media | Todo medio cáustico compatible con 1Cr18Ni9Ti |
Rendimiento eléctrico | 2 sistemas de cableado | Sistema de 3 cables |
Señales de salida | 4 ~ 20 mA | 0 a 5 V | 0 a 10 V |
Fuente de alimentación | 10 ~ 30 Vdc | 8 ~ 30 Vdc | 12 ~ 30 Vdc |
Presión de carga | (U-10)/0.02 (Ω) | >100 kΩ |
El aislamiento | >El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. |
Fuerza eléctrica | 500 V@60 segundos |
Vibración/impacto | 10 gramos/5~2000Hz, ejes X/Y/Z20g seno 11 ms |
Presión duradera | 2 por 106el círculo de presión @25°C |
Rango de visualización | -9999~99999@PS101A/C. -9999~99999@PS101A/C. -9999~99999@PS101A/C. -9999~99999@PS101A/C. -9999~99999@PS101A/C. -9999~99999@PS101A/C. -9999~99999@PS101A/C. -999999~99999@PS101A/C. |
Conexión eléctrica | Terminal + toma de corriente impermeable; protección IP65 |
Puerto de presión | M20 por uno.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Tipo de presión | G, A | Tiempo de respuesta: 10 ms |
Certificado | A prueba de explosión de aislamiento D, certificado CE |
EMI/EMC | El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles. |
2Modo y estructura de la conexión eléctrica:
Definición del terminal con inscripción en la cubierta trasera |
- ¿ Por qué? | + | - | | |
En la actualidad | 24Vdc | 4 ~ 20 mA | | Cables de protección |
Válvula de tensión | 24 ((+) | El voto | 24(-) | Cables de protección |
Señales de salida |
Dos cables | 4 ~ 20 mA |
Tres hilos | 0 ~ 5V, 0,5 ~ 4,5V, 1 ~ 5V, 0 ~ 10V ((c)) |
Instrucciones
Un tipo:Alta temperatura, aislamiento a prueba de explosión, transmisor de presión con pantalla, salida de línea terminal.
Tipo B:Transmisor de presión a prueba de explosión aislante, salida terminal
Tipo C:A prueba de explosión con transmisor de presión de visualización, salida de la línea terminal
3. Características
1) Precisión:0.5% F.S.
2) y otros).Resistencia a la presión en la unión amortiguadora de choques
3) Rango de presión múltiple y salida de señal
4) Varios de conector y puerto de presión
5) Salida de corriente no polar de dos cables
6) Prueba de explosión intrínsecamente segura, aislamiento a prueba de explosión
7) Certificado CE
8) La pantalla puede configurarse
4Aplicaciones
1) suministro de agua de conversión de frecuencia
2) Gases naturales comprimidos
3) Agua del grifo 4 remoto
4) Aire acondicionado central
5) Sistema de detección automática
La gestión en tiempo real
7) Medición de la presión del tubo y del tanque
8) Sistema de calefacción de la caldera
I. El sensor está diseñado especialmente para vuelos espaciales, petróleo, productos químicos, sistemas de ensayo de maquinaria minera, medición de micropressión, uso en vagones ferroviarios de alta velocidad.
El cliente se extiende por todo el mundo para la construcción naval, camiones especiales, industria química,
El artículo.Ayudar a nuestro cliente a reducir los costos, obviamente.
