| Lugar de origen: | Shaanxi, China |
| Nombre de la marca: | Kacise |
| Número de modelo: | KEF |
| Precio: | $80.00 - $200.00/pieces |
|---|---|
| Detalles de empaquetado: | peticiones del cartón o de los clientes disponibles |
| Capacidad de la fuente: | 3000 pedazos/pedazos por Flujómetro del asfalto del mes |
| Característica: | flujómetro del asfalto | Nombre de producto: | Flujómetro económico al por mayor del asfalto |
|---|---|---|---|
| Medio: | Líquido conductor | Fuente de alimentación: | 220VAC/24VDC/battery |
| Salida: | 4-20mA /RS485/HART | Material: | Acero de carbono/SS304/SS316 |
| Material del trazador de líneas: | PTFE/PFA/F46/Neoprene/Polyurethane | Conexión: | Reborde del hilo/del reborde/de la abrazadera |
| Exactitud: | 0,5% RS (0,2% opcional) | Uso: | Líquidos de medición |
| Puerto: | Shangai u otra |
Descripción
El medidor de flujo de nitrógeno líquido electromagnético GXEFM2000 está destinado a la medición de fluidos en la mayoría de las industrias, incluidas el agua, las aguas residuales, los alimentos y bebidas, los productos farmacéuticos y químicos.
Hay dos componentes básicos de un medidor de flujo electromagnético: 1) El detector, que incluye el tubo de flujo, el revestimiento aislante y los electrodos de medición, y 2) El convertidor,que es el dispositivo electrónico responsable del procesamiento de señales, el cálculo del caudal, la visualización y las señales de salida.
Los materiales de construcción de las piezas mojadas (ex: revestimiento y electrodos) deben ser adecuados para la especificación del tipo de servicio previsto.Revisiones de las compatibilidades compatibles con el envío de cada medidor.
Área de aplicación
Petroleo, Química, Metalurgia, Textil, Papelería, Protección del medio ambiente, Industria alimentaria y administración municipal, Construcción para la conservación del aguaDredado de ríos y otros campos.
Datos técnicos
Sistema de medición
Principio de medición | La ley de Faraday
|
Rango de aplicaciones | Fluidos conductores eléctricos |
Valor medido | |
Valor medido primario | Velocidad de flujo |
Valor medido secundario | Flujo de volumen |
Diseño
Características | Sensor totalmente soldado sin mantenimiento |
Versión de brida con tubo de flujo de perforación completa | |
Nombres de presión estándar y más altos | |
Gran rango de diámetro de DN15~3000 con revestimientos resistentes aprobados para el agua potable | |
Longitudes de inserción específicas del sector | |
Construcción modular | El sistema de medición consiste en un flujo Sensor y convertidor de señales. |
Versión compacta | Con el convertidor 511B: 110~240Vac de potencia |
Con el convertidor 521B: 18~36V de corriente continua | |
Con W800L/W800W: energía de batería | |
Versión remota | En versión de montaje en pared con convertidor 211B (convertidor de 110 a 240 Vac o 221 B de 18 a 36 V de corriente continua) |
Con convertidor W800F: energía de batería | |
Rango de medición | -12... +12m/s /-40... +40 pies/s |
Precisión de medición
Condiciones de referencia | Condiciones de flujo similares a las de la norma EN 29104 |
Medio: agua | |
Conductividad eléctrica:≥300Men s/cm | |
Temperatura: +10 ~ +30°C/+50 ~ +80°F | |
Sección de entrada:≥5DN | |
Presión de funcionamiento: 1 Bar/14,5 psig | |
Precisión del medidor de flujo | Norma: 0,5% del tipo |
Opcional: 0,2% del tipo |
Condiciones de funcionamiento
Temperatura | |
Temperatura del proceso | Envases de caucho duro: -5~+60°C |
Envases de polipropileno: -5~+90°C | |
Se aplicará el método siguiente:°C | |
Temperatura ambiente | Tipo estándar (con carcasa de convertidor de aluminio) |
-20 ~ +60°C(Proteger los aparatos eléctricos contra el autocalentamiento con una temperatura ambiente superior a 55 °C)°C | |
Temperatura de la corriente | -20 ~ 70°C |
Presión | |
En el caso de los vehículos de motor | DN2200 ~ 3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65 ~ 150: PN16 | |
DN10 ~ 50: PN40 | |
Otras presiones a petición | |
Duración de inserción ISO | Opcional para DN15~600 |
Se aplican las siguientes condiciones:5 | 1 ~ 24 ′′: 150 libras RF |
Otras presiones a petición | |
El JIS | DN10~1000/ 2~40 ¢: 10K |
Otras presiones a petición | |
Caída de presión | Es insignificante |
El fluido | |
Condición física | Líquidos conductores |
Donductividad eléctrica | ≥5Men s/cm |
Contenido permitido de gas (volumen) | ≤ 5 por ciento |
Contenido sólido admisible | No másEl 70% |
Condiciones de instalación
Instalación | Tenga cuidado de que el sensor de flujo esté siempre lleno. |
Para obtener información detallada, véase el capítulo para su instalación | |
Dirección del flujo | Adelante y atrás |
La flecha en el sensor de flujo indica el flujo positivo Dirección | |
Corriente de entrada | ≥ 5 DN |
Corriente de salida | ≥ 2 DN |
Conexión del proceso
Las demás | |
En el caso de los vehículos de motor | DN25~3000 en PN6~40 |
Las normas de la ASME | 1 ~ 120 ̊ en 150 lb RF |
El JIS | 25 ~ 1000 en 10 ~ 20k |
Diseño de la superficie de la junta | RF |
| Otros tamaños o calificaciones de presión a petición |

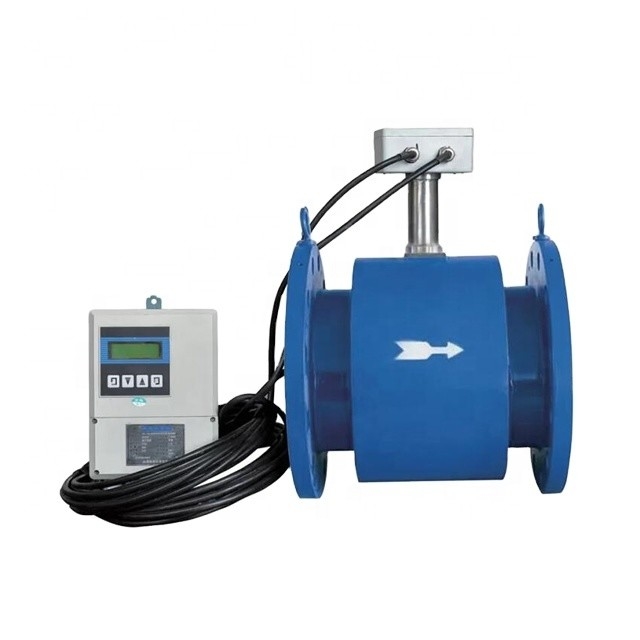

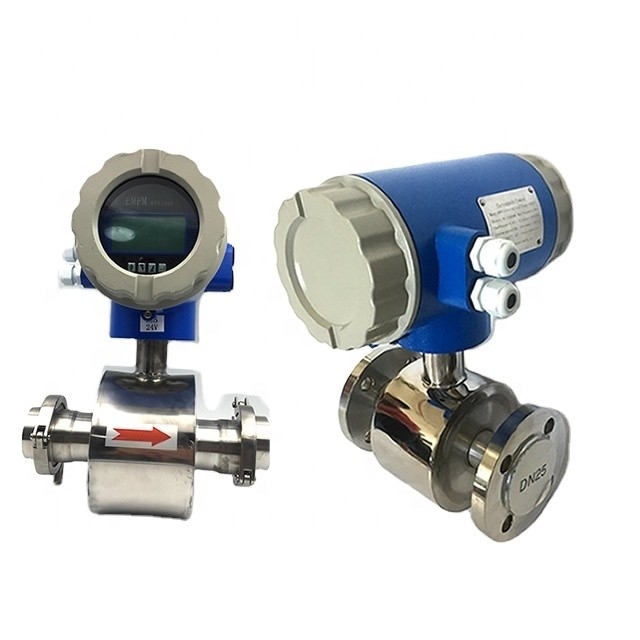

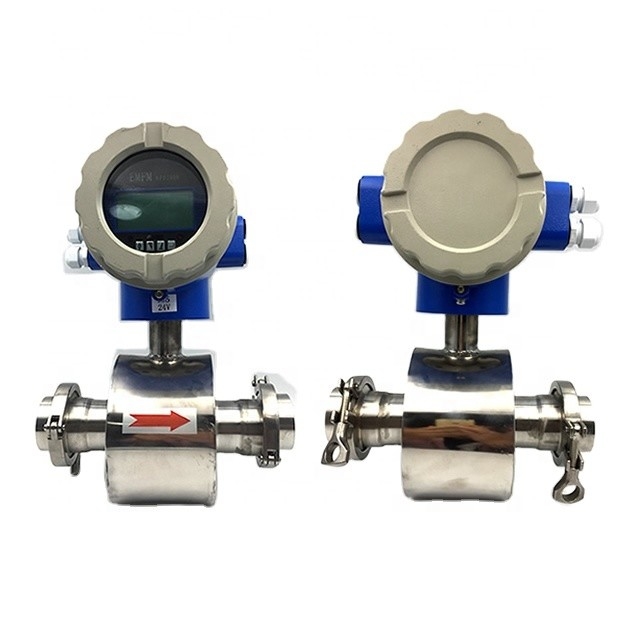

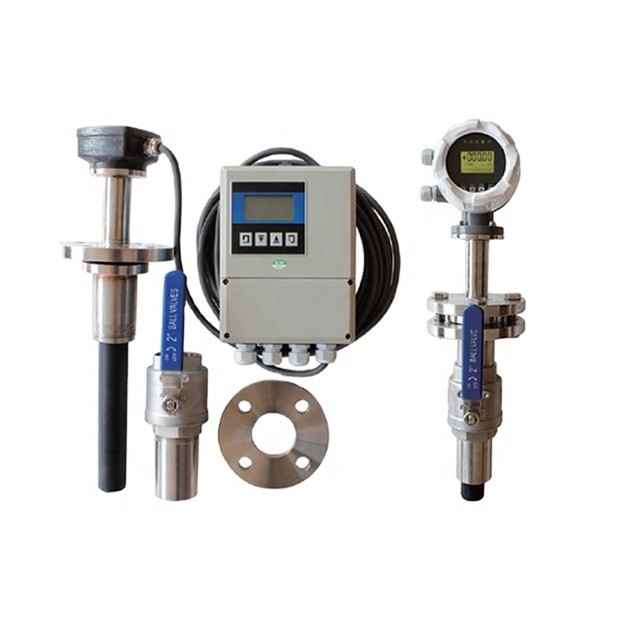

Imagen del producto
Suministramos medidor de flujo de alta calidad, por favor háganos saber sus requisitos, vamos a hacer todo lo posible para proporcionar la solución más adecuada para usted.Te responderemos en 24 horas.
