Sensor ultrasónico inteligente rs485 4~20mA de amplio alcance
1Principio de funcionamiento
Sensor de palanca de líquido externo con principio de alcance de sonar,
usando el sensor de temperatura integrada para procesar el sonar
El sensor está pegado en la pared exterior del tanque.
algoritmo patentado para calcular la altura del líquido en el
el tanque y la salida a un sistema de control remoto (por ejemplo, DCS) a través de
(4-20) mA, HART, RS-485, Modbus. ¿Qué es esto?
De acuerdo con la figura derecha, el tiempo que se tarda para que la señal
Las señales se transmiten y luego se reciben desde la superficie del líquido.
del transductor se alimentan en el procesador y luego
procesado por algoritmo patentado para calcular la altura de la
líquido según la fórmula:
H=AV ((t-t1) /2
H: altura del líquido
v: velocidad del sonido en el líquido
t: tiempo entre la señal transmitida y la recibida
t g: tiempo de propagación en la pared del tanque
A:factor de compensación de liquidez
2Aplicaciones
Contenedores de GLP
tanques de amoníaco líquido
tanques de cloro líquido
tanques de propeno líquido
tanques de propano líquido
Contenedores de combustible
Envases de ácidos/solventes
Ácido sulfúrico concentrado (< 98%)
Tanques de ácido nítrico
Contenedores de ácido fluorhídrico
Contenedores de ácido clorhídrico
3. Características
Verdadera tecnología de detección no invasiva
El sensor se adhiere a la parte exterior del fondo del tanque
Apto para la mayoría de las formas y tamaños de latas
Salida al sistema de telemetría - varias opciones
CNEX aprobado para su uso en zonas peligrosas
(procesador y sensor)
Sensor de temperatura integrado
Bajo coste, confiable y exacta medición del tanque
No afectado por la presión
Fácil instalación - no se rompe el tanque
Reacción simple a los tanques existentes
No hay tiempo de inactividad durante la instalación
No hay piezas móviles
3. Parámetro
| Rango de medición |
5 cm~3m de aceite diesel y agua como tal |
| Precisión de las medidas |
0.5% F.S. |
| Vía de suministro de energía |
24vdc |
| Defender el grado |
Protección IP66 |
| Temperatura de funcionamiento |
-20°C a 50°C |
| Temperatura de almacenamiento |
-25 años.°C ~70°C |
| Duración del cable |
8m, puede ser personalizado |
| Comunicación |
RS485, RS232, localizador GPS |
| Resolución de la pantalla |
1 mm |
| Corriente de salida (opcional) |
4-20ma |
4Paquete
Para poder elegir el sensor de presión adecuado para usted, envíenos la información siguiente con sus comentarios.
1. Área de aplicación
2. precisión
3. señal de salida
4. tensión de alimentación
5. Rango de medición
6. mediano
7. rango de temperatura
5. Imagen de la aplicación

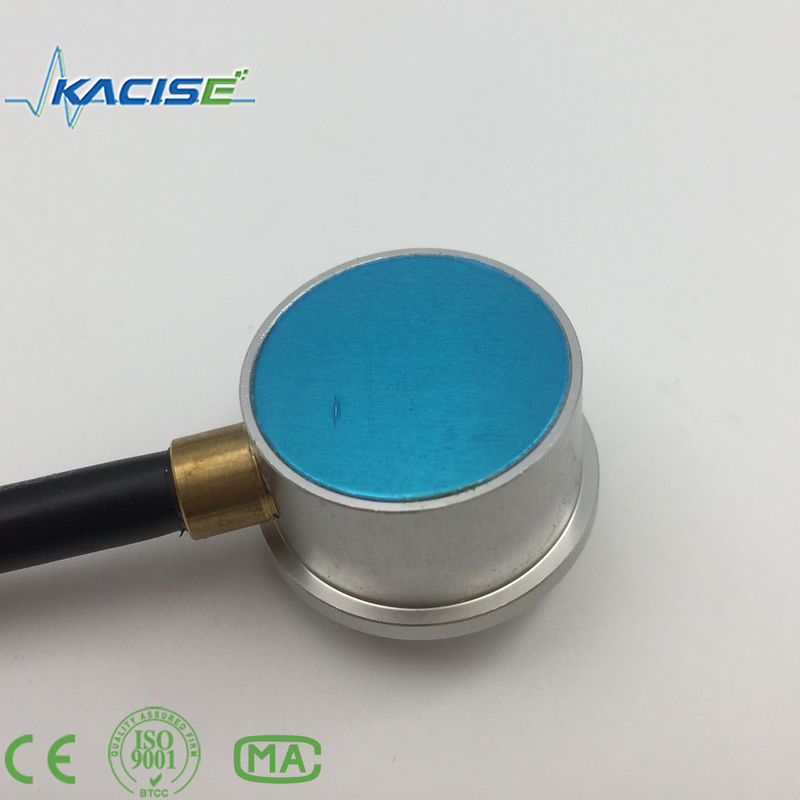

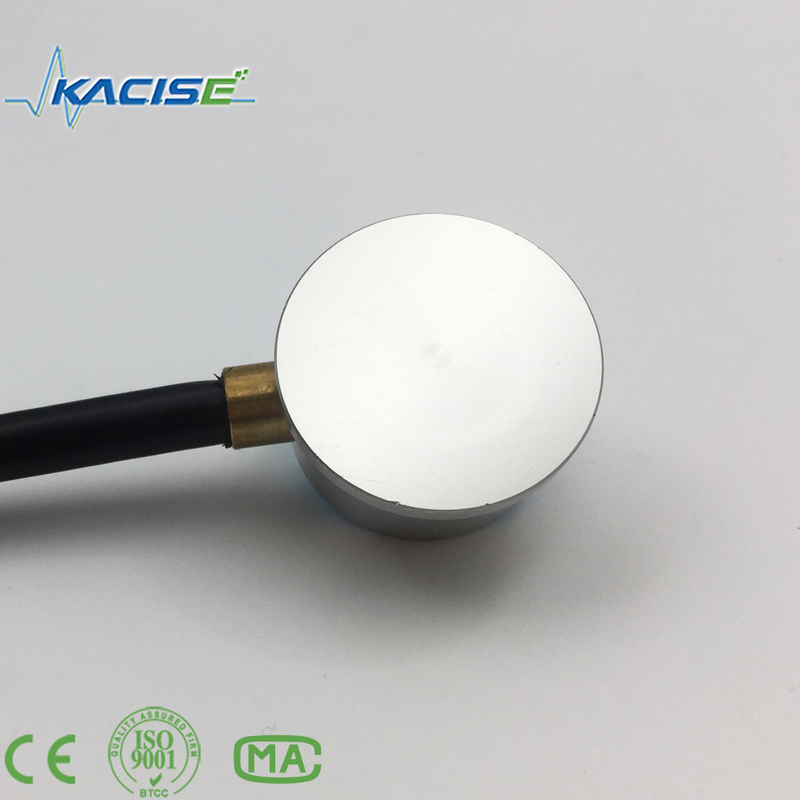

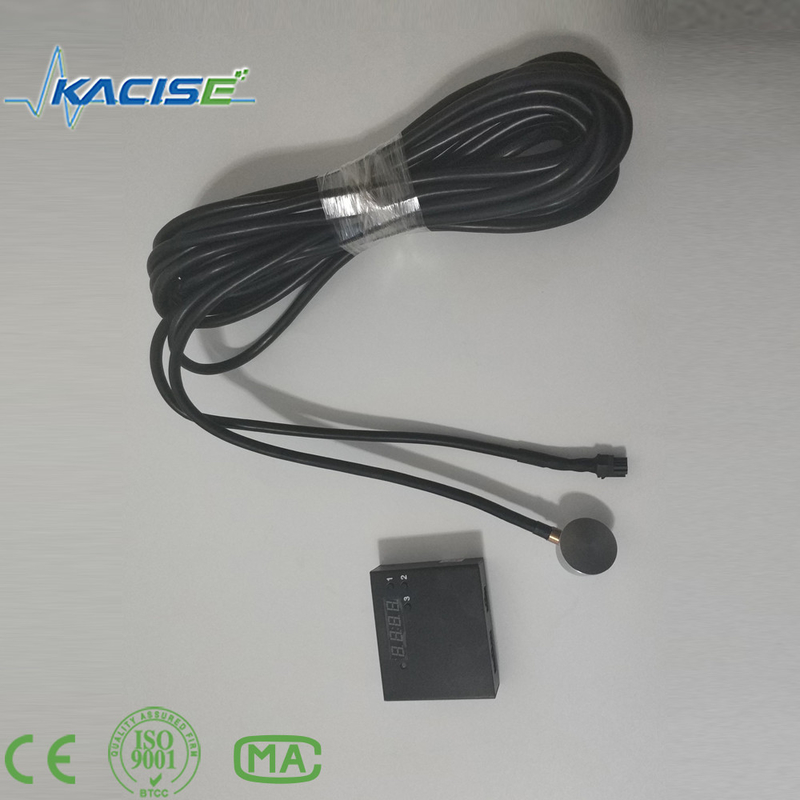

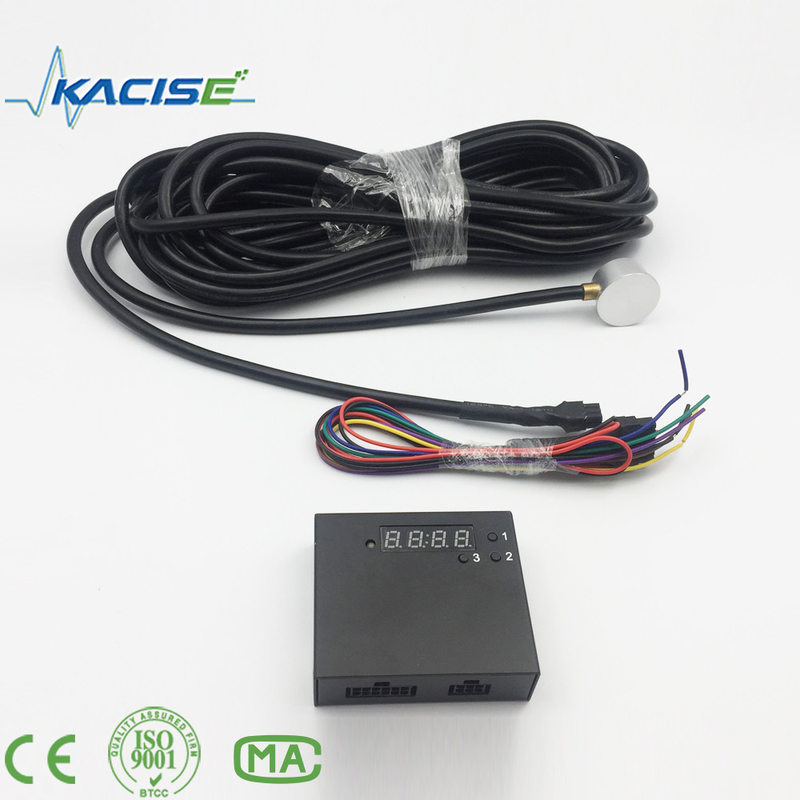

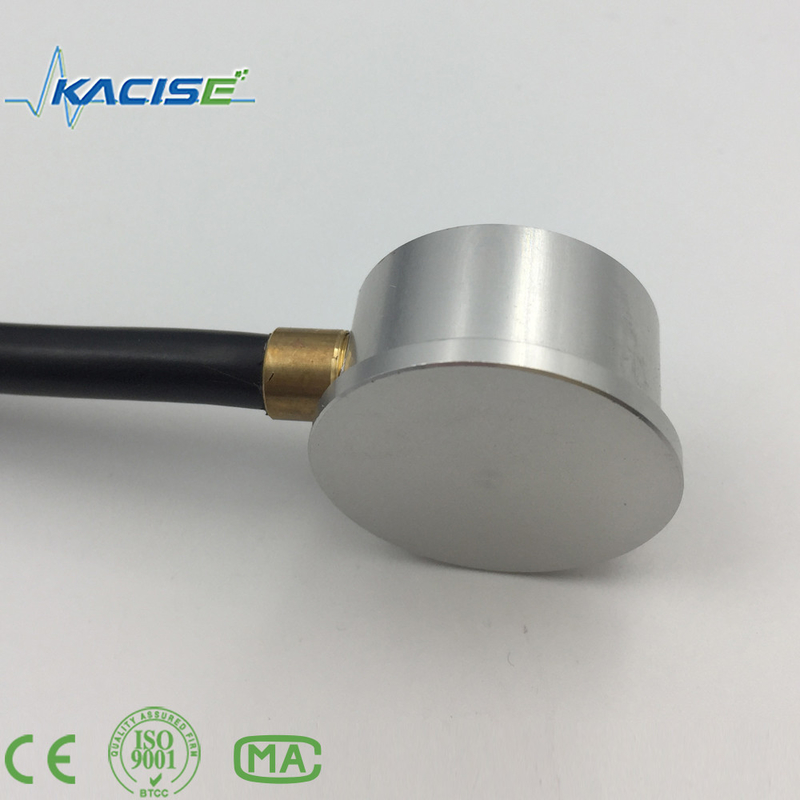

5Imagen del producto
