Sensor de nivel capacitivo del KSLV605
1 Descripción general
El sensor de nivel de líquido capacitivo inteligente es un transmisor de nivel de líquido (nivel de material) que se puede utilizar paralíquido, óleo, sólido, interfaz y medición. No hay partes móviles, la fiabilidad mejora mucho,no se ve afectado por el vapor de agua, el polvo o la condensación, y tiene las ventajas de una calidad estable y fiablefuncionamiento a largo plazo, alta sensibilidad, buena linealidad, resistencia a altas temperaturas, alta presiónla resistencia, etc. El medidor de nivel de líquido inteligente es un medidor de dos cables (alimentado con bucle) de 4 ~ 20mADCseñal, fácil de ajustar, transmisión inalámbrica, transmisión 485, etc. Puede ser ampliamente utilizado en el petróleo,La industria química, la metalurgia, la energía eléctrica, el papel, la farmacéutica y otros campos.
2 Características
El protocolo Modbus es fácil de integrar.
Una estructura sencilla sin componentes móviles o elásticos, por lo que tiene una alta fiabilidad y un mínimo deEn circunstancias normales, no es necesario llevar a cabo tareas rutinarias de grandes, medianos y medianos tamaños.poco mantenimiento.
Una variedad de salidas de señal son convenientes para diferentes configuraciones del sistema.
Adecuado para la medición del nivel de los recipientes de alta temperatura y alta presión, y elel valor no se ve afectado por la temperatura, la gravedad específica del líquido a medir y la forma yla presión del recipiente.
Es especialmente adecuado para la medición de líquidos fuertemente corrosivos como ácidos y álcalis.
Perfecta protección de sobrecorriente, sobrevoltaje y polaridad de la fuente de alimentación.
El sensor de nivel inalámbrico tiene una función de transmisión remota inalámbrica.
Puede medir cualquier medio.
3 Especificación
Rango de detección: 0.1~30 metros
Rango de medición de la capacidad: 10PF~500 PF
Precisión: 0.1 clase, 0.2 clase, 0.5 clase, 1 clase
Rango de presión: -0,1 MPa~32MPa
Resistencia a la temperatura de la sonda: -50~250°C
Temperatura ambiente: -40 °C~85°C
Temperatura de almacenamiento: -55°C ~+125°C
Señales de salida: 4~20 mA, 485 comunicaciones, etc.
La distancia de comunicación del sensor de nivel de salida inalámbrico es inferior a 200 metros, y la potenciatensión de alimentación es de 3,3-36V (alimentación por batería opcional)
Válvula de alimentación: 5~36 V de corriente continua
Material del sensor de nivel: acero inoxidable 316, 1Gr18Ni19Ti o PTFE
Estabilidad a largo plazo:No más00,1% FS/año,
Desviación de temperatura:No más0.01% FS/°C(dentro del intervalo de 0~70°C)
Calidad a prueba de explosión: ExibIICT6
Nivel de protección: IP67
4 Estructura
Los sensores de nivel de líquido capacitivos tienen diferentes estructuras debido a diferentes ocasiones de aplicación yLos parámetros, pero en general su estructura principal se puede dividir aproximadamente en dos partes, a saber, el sensorparte y la parte del transmisor. como muestra la imagen:
A en la imagen muestra el sensor, que sondea directamente en el equipo del contenedor o medidasen el medio medido del tubo del medidor
B y C en la figura son las bridas de conexión de fase gaseosa y fase líquida del nivel líquidoinstrumentos de medición y control, que se utilizan para la conexión de las bridas del equipo, yel líquido y la presión en el equipo se atraen hacia el cilindro de medición.
D en la figura muestra el cilindro de medición del instrumento de medición y control del nivel de líquido,que puede formar una capacitancia con el electrodo del sensor.
E se muestra en la figura es la brida de aguas residuales, que puede descargar regularmente la suciedad en el nivel del líquidoel instrumento de medición y control hacia el exterior, mantener el interior del tubo de medición del líquidola limpieza del instrumento de medición y control de nivel y evitar que el sensor se adhiera a la suciedad.
F que se muestra en la figura es el transmisor, que es un dispositivo de conversión de la capacitancia a estándarLa señal de corriente es la parte central de todo el instrumento de medición y control del nivel del líquido.La función principal es recibir el incremento de cambio de capacidad causado por el cambio de nivel del líquido enviado porel sensor, y luego después de la conversión, sale 4-20mADC señal de corriente estándar.adopta dispositivos integrados militares, con bajo consumo de energía, resistencia a altas temperaturas, fuertela fiabilidad y cumple con los requisitos de seguridad intrínseca.
Nota: Entre el transmisor y el tubo de medición hay una parte de sellado, que está compuestade varios sellos, que pueden garantizar que el medio de medición esté en contacto con el sensor, peroEsta sección es una parte de sellado importante, por favor nodesmontarlo sin el consentimiento del fabricante para evitar accidentes.

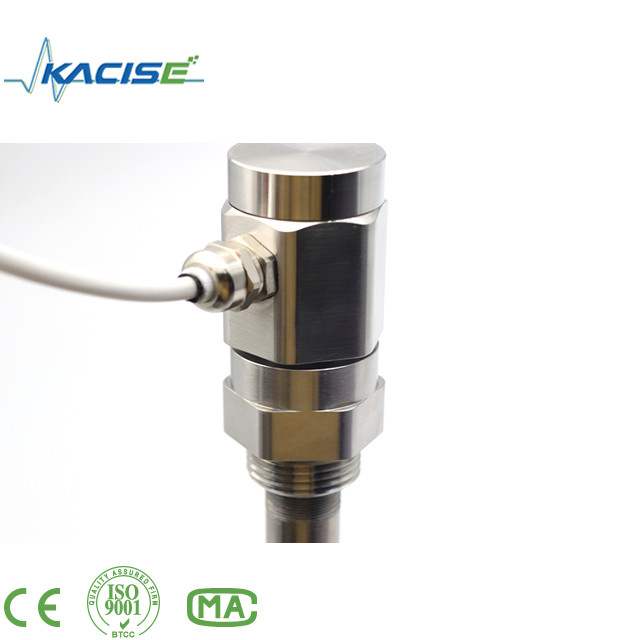

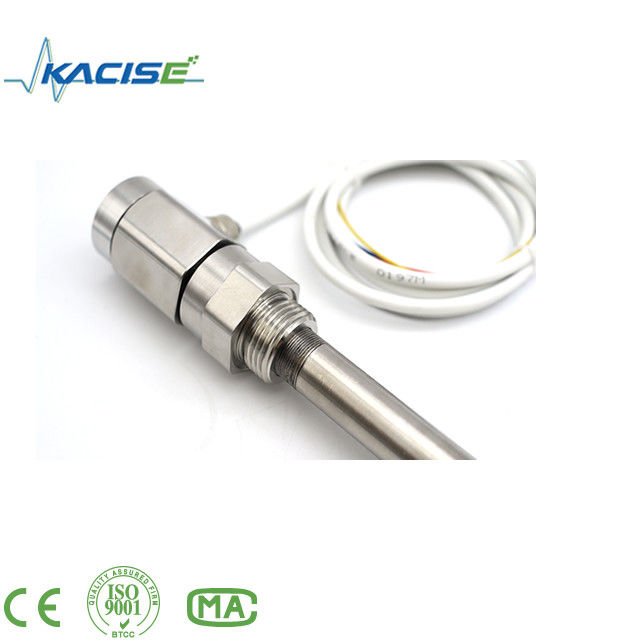

5 Muestra
6 Conexión
KSLV606 (modelo de pantalla) tiene dos formas de cableado: una es RS485, la otra es 4-20mA.
1) RS485
2) 4 a 20 mA
Después de la instalación, cuando se utilice por primera vez, asegúrese de abrir primero la válvula de fase de gas, yLuego abra la válvula de fase líquida para asegurarse de que el nivel del líquido no fluctuará violentamente, causandolos errores de medición.
Además, debe asegurarse que las juntas de los cables de conexión estén en buen contacto y que los cables de conexión estén bien conectados.En el uso a largo plazo, prestar atención a la descarga regular de aguas residuales, para evitar ella acumulación de suciedad y afectan al rendimiento del instrumento.C-líquido de carbono, Baohe torre de agua caliente, piscina de aguas residuales y otros medios sucios como ejemplo, debeEl medio limpiador debe descargarse de 1 a 2 veces por semana.Dos veces al mes.La carcasa del transmisor debe estar bien envuelta para evitar que el agua, el medio corrosivo o el gas seEn el caso de los vehículos de motor, se prohíbe el choque con una fuerza externa y el desmantelamiento por parte de personas no profesionales.Hay tres métodos de cableado comunes para los transmisores: como se muestra en (a) (b) (c)
Como se muestra en la figura anterior, existen tres métodos de cableado para el transmisor del instrumento de medición y control del nivel del líquido.La figura a) muestra el diagrama de cableado del transmisor directamente y el medidor de visualización digitalLa figura b) muestra el diagrama de cableado del transmisor y del sistema de control DCS. El sistema de control suministra 24 V y está conectado al transmisor.La figura c) muestra el diagrama de conexión del transmisor alimentado por la barrera de seguridad.Los usuarios pueden consultar los tres métodos de cableado anteriores durante la instalación.
