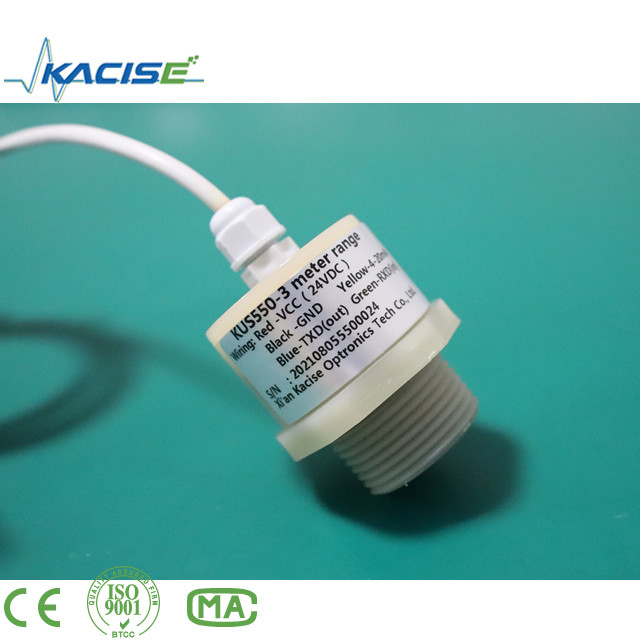

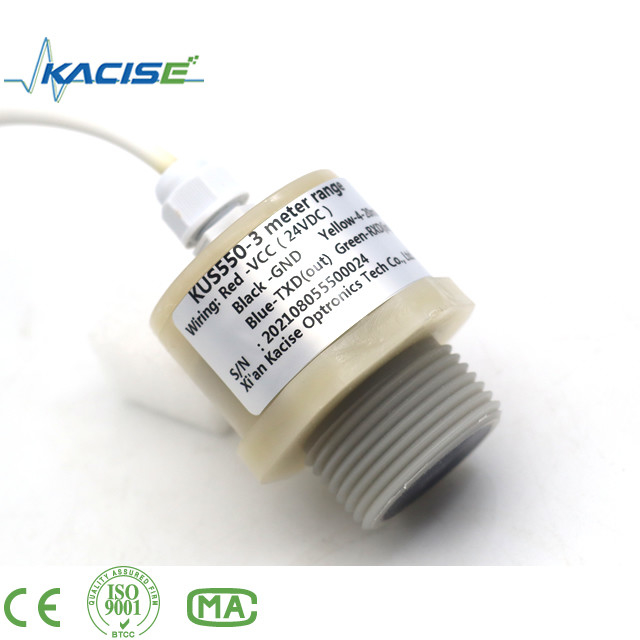

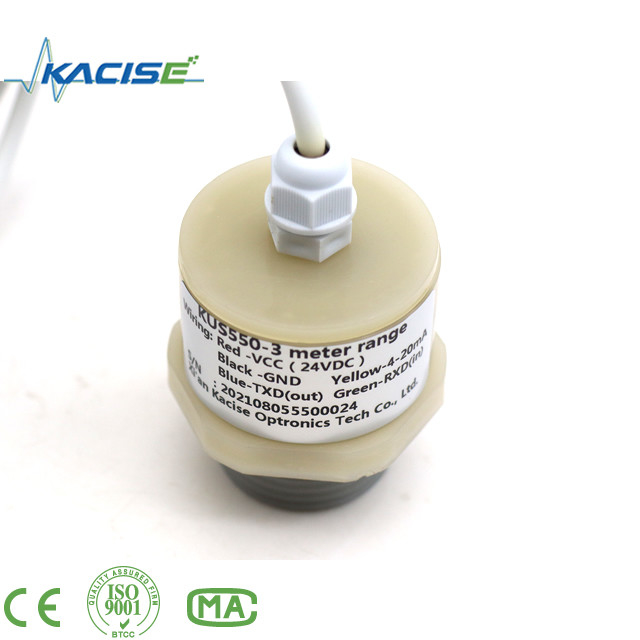

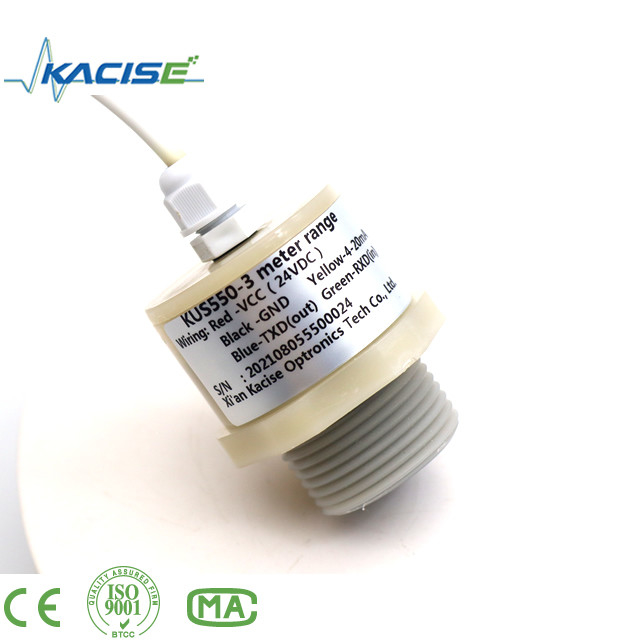

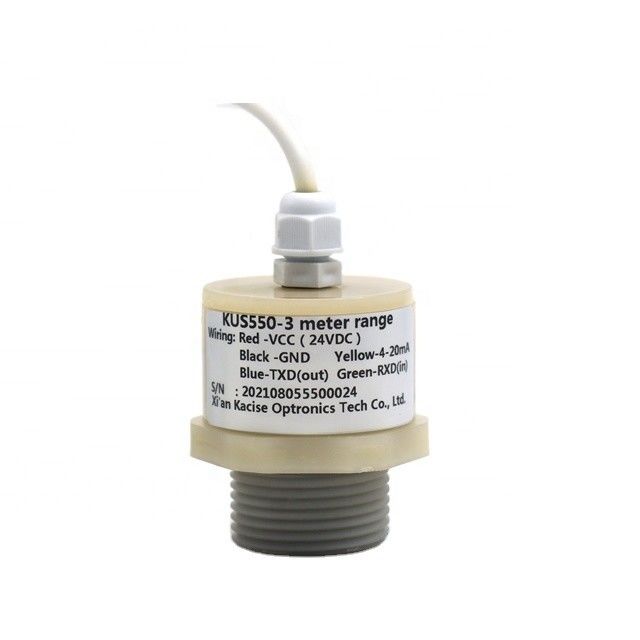

Sensor ultrasónico KUS550 para medición de distancia y nivel con ip68

• Alta sensibilidad
• Estructura compacta y robusta
• Clasificación de protección IP68
• Carcasa resistente a la corrosión, adecuada para medios y aplicaciones corrosivas

La unidad en el diagrama es mm

Diagrama de cableado de tipo de salida analógica

Diagrama de cableado de tipo de salida de conmutación

La salida analógica se puede programar como el usuario desee. Como trabajar en salida de conmutación o trabajar en salida lineal, todos los parámetros se pueden configurar mediante la interfaz RS485.

Hay 8 tipos de funciones de salida que se pueden programar. Toda la rutina de configuración es la siguiente:

1. Establecer una distancia señalada por el RS485
2. Establecer otra distancia señalada por el RS485
3. Establecer el tipo de salida lineal o de conmutación, y establecer las opciones de salida relacionadas
4. Reiniciar el sensor

Tipos de funciones de salida:

1. Modo ventana normalmente abierto y función de salida de pendiente positiva en modo lineal
2. Modo ventana normalmente cerrado y función de salida de pendiente negativa en modo lineal
3. Punto de conmutación único, función normalmente abierta
4. Punto de conmutación único, función normalmente cerrada
5. Punto de conmutación único con espacio de histéresis, función normalmente abierta
6. Punto de conmutación único con espacio de histéresis, función normalmente cerrada
7. Detección de presencia de objeto - función normalmente abierta
8. Detección de presencia de objeto - función cerrada abierta

Para el tipo de salida RS485, hay 2 tipos de estilo de trabajo:

• Medición automática: el sensor medirá la distancia o el nivel repetidamente, y el período de medición se puede establecer mediante el UART
• Modo de ahorro de energía: cuando el sensor está en reposo, hasta que el sensor recibe el comando de consulta con pre-código

El protocolo de comunicación es Modus-RTU. Por ejemplo, el resultado de la medición se puede leer accediendo al registro 0x101 mediante el protocolo Modbus.
