Lugar de origen: | CHINA |
Nombre de la marca: | Kacise |
Número de modelo: | KLD801 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón |
Tiempo de entrega: | 5-8 días del trabajo |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Medio: | refiera a la descripción detallada | Gama de medición: | los 0.05m~10/20/30/60/100m |
---|---|---|---|
Conexión de proceso: | refiera a la descripción detallada | Temperatura de proceso: | -40~220℃ |
Presión de proceso: | -0.1~2.5 MPa | Tamaño de la antena: | antena de lente de 32/34/76 milímetro |
Material de la antena: | PTFE | Exactitud: | ±1/±5mm |
Clase de la protección: | IP67 | Frecuencia central: | 123GHz/80GHz |
Ángulo de lanzamiento: | 3°/2° | Fuente de alimentación: | /DC24V de dos hilos |
Cubierta: | acero de aluminio/plástico/inoxidable | Salida de la señal: | protocolo de dos hilos de /4...20mA/HART |
Alta luz: | indicador llano del radar 80G,Indicador llano del radar de la antena de PTFE,Pequeño indicador del tanque del radar del punto ciego |

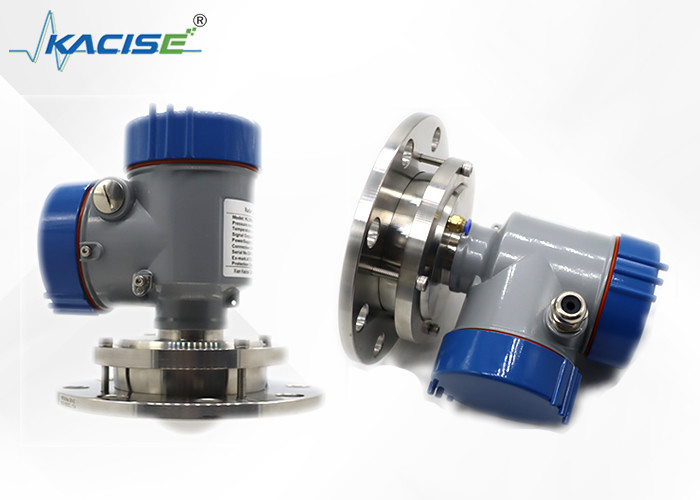

KLD800 punto ciego del pequeño tamaño de la antena del indicador llano del radar de la serie 80G pequeño
Introducción
El indicador llano del radar de la serie de KLD-80G es una frecuencia ultraalta 80G, radar de onda milimétrica con una exactitud de la medida hasta de ±2mm y una zona ciega mínima de los 0.05m. Diseño de la antena de lente, un ángulo de haz, más convenientes más pequeños para las condiciones de trabajo complejas tales como tanques de diámetro bajo y revolvimiento de bobinas en el tanque. Con una penetración más fuerte y modos múltiples de la medida, las diversas antenas se pueden seleccionar según diversas industrias y minas para asegurarse de que el radar puede también medir estable y exactamente bajo condiciones complejas tales como temperatura alta, alta presión y alto polvo.
El indicador llano del radar de alta frecuencia 80g tiene las ventajas del mantenimiento bajo, del alto rendimiento, de la alta precisión, de la alta confiabilidad, y de la vida de servicio larga. Comparado con los instrumentos del contacto tales como condensadores y pesos, tiene ventajas incomparables. La transmisión de las señales de la microonda no es afectada por la atmósfera, así que puede cumplir los requisitos de ambientes duros tales como gas volátil, temperatura alta, alta presión, vapor, vacío y alto polvo en el proceso. Este producto es conveniente para los ambientes duros tales como temperatura alta, alta presión, vacío, vapor, alto polvo y gas volátil. La medida continua de diversos niveles materiales es posible.
Los indicadores técnicos principales del instrumento han alcanzado o los productos similares superados en el país y en el extranjero, y es fácil instalar y eliminar errores. Puede ser solo usado o en una red. Puede ser ampliamente utilizado en metalurgia, materiales de construcción, energía, producto petroquímico, la conservación del agua, la comida y otras industrias.
Característica
El radar de la onda de milímetro del ⚫, la exactitud de la medida puede alcanzar hasta ±2mm, y la zona ciega de la medida mínima es los 0.05m.
El ⚫ el tamaño más pequeño de la antena satisface la medida de las condiciones de trabajo.
⚫ una variedad de antenas de lente, de ángulos de lanzamiento más pequeños, de energía concentrada, de señales más fuertes del eco, y de confiabilidad más alta que otros productos del radar bajo mismas condiciones industriales y de mina.
⚫ tiene penetración más fuerte y puede ser utilizado normalmente en el caso de la adherencia y de la condensación.
El ⚫ la gama dinámica de la señal es más grande, y la medida de los medios bajos de la constante dieléctrica es más estable.
Modos múltiples de la medida del ⚫, respuesta del radar en modo rápido de la medida
KLD801
|
Medio: líquido, anticorrosivo Gama de medición: los 0.05m~10/20/30/60/100m Conexión de proceso: G1 ½ A/1 ≥ DN40 del hilo/del reborde del NPT del ½ Temperatura de proceso: -40~80℃ Presión de proceso: -0.1~0.3 MPa Tamaño de la antena: antena de lente de 32m m Material de la antena: PTFE Exactitud: ±1mm Clase de la protección: IP67 Frecuencia central: 123GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos System/DC12~24V de cuatro cables System/AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART Sistema de cuatro cables: 4… 20mA/RS485 MES |
KLD802
|
Medio: líquido anticorrosivo, líquido levemente corrosivo Gama de medición: los 0.1m~10/20/30/60/100m Conexión de proceso: ≥ DN80 del reborde Temperatura de proceso: -40~110℃ Presión de proceso: -0.1~1.6MPa Tamaño de la antena: antena de lente de 32m m Material de la antena: PTFE Exactitud: ±1mm (gama debajo de los 35m) ±5mm (gama entre los 35m y el 100m) Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART de cuatro cables/4… 20mA/RS485 Modbus |
KLD803
|
Medio: líquido corrosivo fuerte, vapor, espuma Gama de medición: los 0.1m~10/20/30/60/100m Conexión de proceso: ≥ DN50 del reborde Temperatura de proceso: -40~130℃ Presión de proceso: -0.1~2.5MPa Tamaño de la antena: antena de lente de 34m m (según tamaño del reborde) Material de la antena: PTFE Exactitud: ±1mm (gama debajo de los 35m) ±5mm (gama entre los 35m y el 100m) Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |

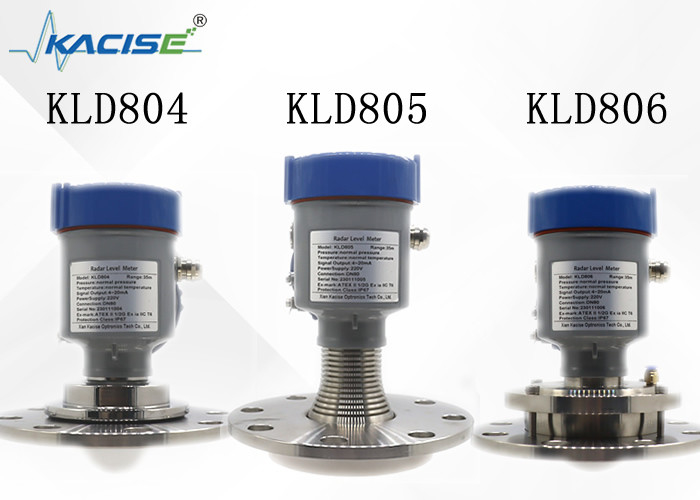

KLD804
|
Medio: líquido corrosivo fuerte, vapor, espuma Gama de medición: los 0.1m~10/20/30/60/100m Conexión de proceso: ≥ DN50 del reborde Temperatura de proceso: -40~130℃ Presión de proceso: -0.1~1.0MPa Tamaño de la antena: antena de lente de 76m m Material de la antena: PTFE Exactitud: ±1mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 2° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |
KLD805
|
Medio: líquido corrosivo fuerte, vapor, espuma, temperatura alta. y alta presión Gama de medición: los 0.1m~10/20/30/60/100m Conexión de proceso: ≥ DN80 del reborde Temperatura de proceso: -40~200℃ Presión de proceso: -0.1~2.5MPa Tamaño de la antena: antena de lente de 76m m (según tamaño del reborde) Material de la antena: Relleno de PTFE/overall Exactitud: ±1mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |
KLD806
|
Medio: sólido, contenedor de almacenamiento, envase de proceso, uso fuerte del polvo Gama de medición: los 0.3m~10/20/30/60/100m Conexión de proceso: ≥ DN100 del reborde Temperatura de proceso: -40~110℃ Presión de proceso: -0.1~0.3MPa Tamaño de la antena: antena de lente de 76m m (purgación opcional) Material de la antena: PTFE Exactitud: ±5mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |
Diagrama de conexión de la instalación
La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación
y el tamaño del ángulo de lanzamiento de producto.
La conexión demasiado larga de la instalación afectará al funcionamiento del radar.
KLD801/02
KLD803/KLD804/KLD805
KLD806
Fuente de alimentación
(4~20) mA/HART (alambre 2) | La fuente de alimentación y la parte actual de la señal de salida un cable protegido dos-corazón. Refiera por favor a los datos técnicos para la gama específica del voltaje de fuente. |
(4~20) mA (alambre 4 wire/6) | La fuente de alimentación necesita ser accionada por separado, y un cable protegido cuatro-corazón se utiliza para la fuente de alimentación y la señal actual (la señal actual y el interfaz RS485 pueden ser salida al mismo tiempo, y un cable protegido seis-corazón se requiere para la salida simultánea). |
RS485/Modbus | La fuente de alimentación necesita ser accionada por separado, y un cable protegido cuatro-corazón se utiliza para la fuente de alimentación y la señal numérica. (La señal actual y el interfaz RS485 pueden ser salida al mismo tiempo, y un cable protegido seis-corazón se requiere para la salida simultánea). |
Conexión
Guía de la seguridad
¡Observe por favor los requisitos de las regulaciones eléctricas locales de la instalación!
Siga las regulaciones locales para la salud y la seguridad de los personales. Todas las operaciones en los componentes eléctricos del instrumento se deben terminar por los profesionales que han recibido el entrenamiento formal.
Compruebe por favor el letrero del instrumento para asegurarse de que la especificación de producto cumple sus requisitos. Asegúrese por favor de que el voltaje de fuente de alimentación sea constante con los requisitos en el letrero del instrumento.
Grado de protección
Este instrumento cumple completamente los requisitos de la clase IP66/67 de la protección, asegura por favor el waterproofness de la cabeza del lacre del cable. Como se muestra abajo:
Cómo asegurarse de que la instalación cumpla los requisitos de IP67:
Asegúrese de que la cabeza de aislamiento no sea dañada.
Asegúrese de que el cable no sea dañado.
Asegúrese de por favor que los cables usados para cumplir los requisitos de la conexión eléctrica
regulaciones.
Antes de incorporar el interfaz eléctrico, doble el cable abajo para asegurarse de que el agua no fluirá en la vivienda, ven①
Apriete por favor la glándula de cable, ven②
Tape por favor el interfaz eléctrico inusitado con un enchufe ciego, ven③
Dimensión que encajona
Unidad en el milímetro:
Dimensión del producto
Unidad en el milímetro:
KLD801
KLD802
KLD803
KLD806
KLD804 KLD805
