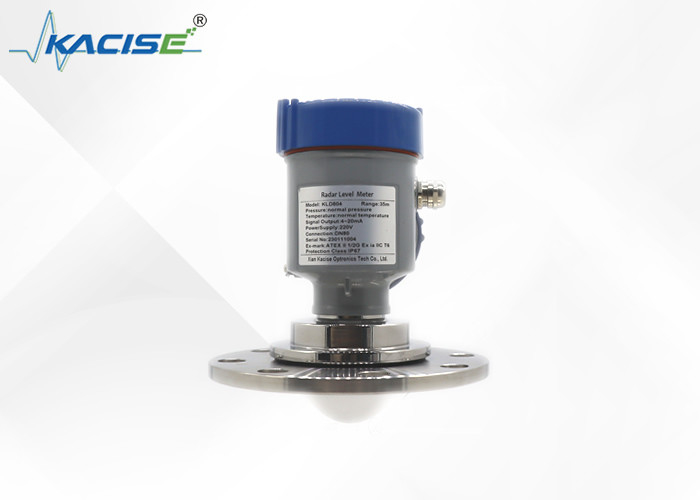

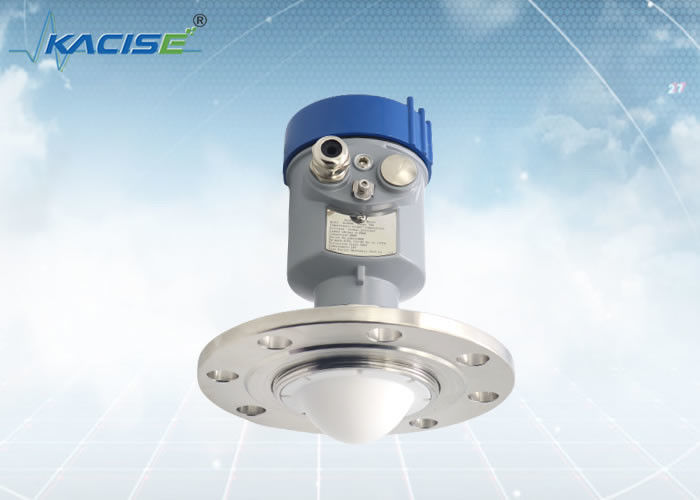

KLD804 Radar de 80 GHz Transmisor de nivel de líquido Tanque de almacenamiento de lodos Radar Sensor de nivel de líquido

KLD804 Radar de 80 GHz Transmisor de nivel de líquido Tanque de almacenamiento de lodos Radar Sensor de nivel de líquido

Introducción

El transmisor de nivel de líquido de radar KLD804 80GHz es un dispositivo altamente eficiente.Funcionamiento con una fuente de alimentación de 15 - 28VDC, utiliza la tecnología de radar de 80 GHz para medir con precisión los niveles de líquido, proporcionando datos precisos y confiables para las operaciones industriales.

Características

Condiciones de trabajo en el lugar de trabajo

El dispositivo de ensayo es un evaporador refinado, que evapora el contenido de agua en el medio para obtener etanol de mayor pureza, agitación en varias capas y espuma de 5-6 cm.
Observaciones: el instrumento de nivel de líquido utilizado anteriormente es un transmisor de nivel de líquido con doble brida con diferencial de presión, y el efecto de medición no es satisfactorio.

Proceso de medición
Esta es una mejora del esquema de medición, ya que el puerto de instalación del reactor es limitado y el puerto de instalación es inclinado y no vertical.el medidor de nivel de radar debe instalarse verticalmente en la parte superior para obtener los mejores resultados de medición.En la instalación inicial, aunque se instaló en diagonal, el medidor de nivel de radar 80G FM tiene un ángulo de lanzamiento relativamente pequeño, y la señal no se ve afectada por la hoja de agitación.Después de depurar, el nivel puede medirse.

Dimensión de la carcasa

Unidad en mm:

Método de instalación

Instalación de las bridas

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

• el plano de referencia
• centro del recipiente o eje de simetría

Instalación de elevación

Nota: Evite las vibraciones, las fuertes interferencias electromagnéticas y las cargas durante la instalación.

Método de desalineación:
1Calibración en línea: el equipo de proceso en el lugar necesita detener la producción;
2. Calibración del punto de referencia: ajuste de escala completa;
3Calibración del ordenador superior: se requiere una resistencia de 250Ω, un convertidor Hart, una interfaz USB.

Resultados de medición y análisis
Después de las pruebas in situ, el transmisor de nivel de radar modulado a 80 GHz DCRD1000B4 se aplicó con éxito a la medición del nivel de la solución de etanol en el evaporador.que supera la influencia del vapor, espuma y agitación en la medición, y consigue un efecto de medición satisfactorio para los usuarios.

Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada en costos para nuestros clientes OEM.

Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
