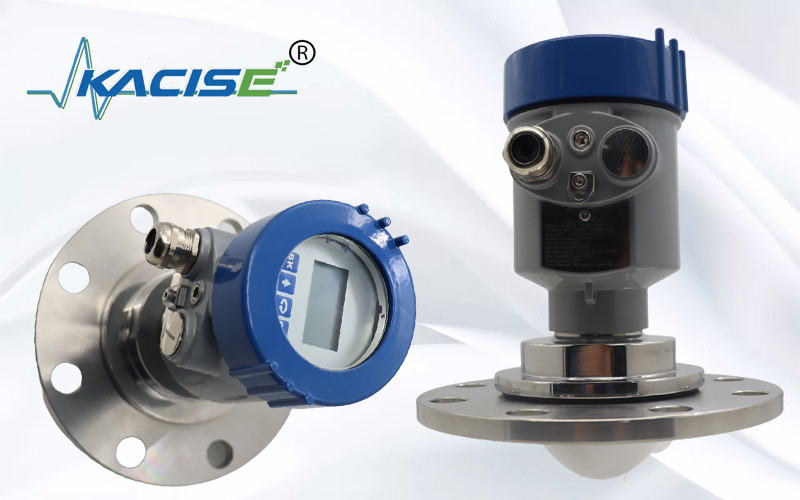

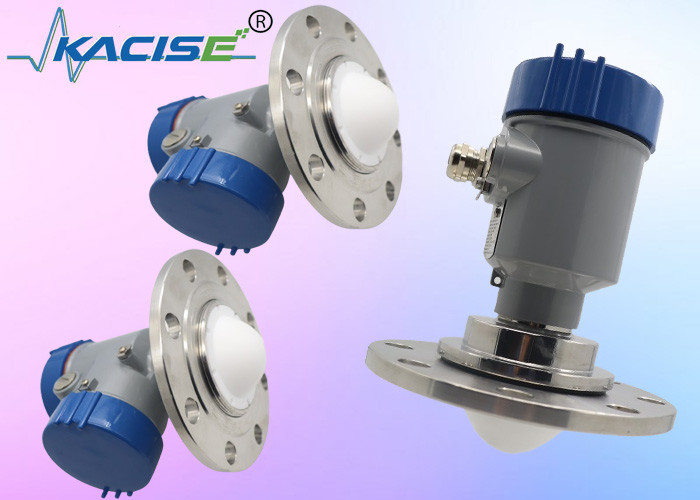

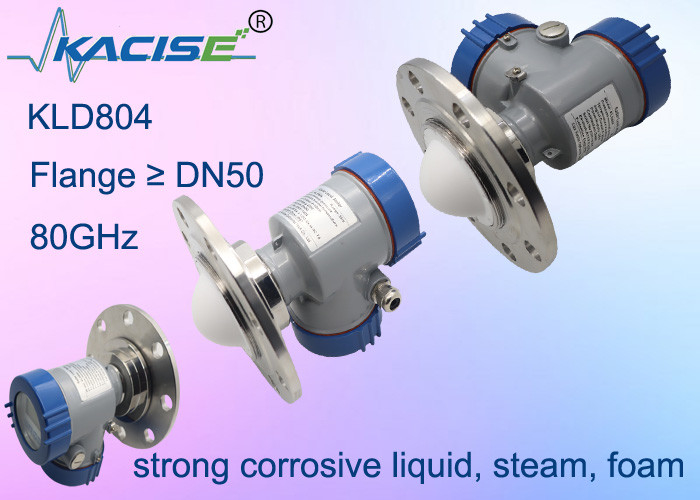

Sensor de radar llano del transmisor del radar de KLD804 los 80m FMCW para el tanque líquido corrosivo

KLD804 50m 4-20ma FMCW transmisor de nivel de radar medidor de nivel de radar para el tanque de líquido corrosivo

El medidor de nivel de radar KLD804 80G adopta la tecnología de onda continua modulada por frecuencia (FMCW)..La señal de radar transmitida es recibida por la misma antena después de ser reflejada por el medio medido.la diferencia de frecuencia entre la frecuencia de la señal transmitida y la frecuencia de la señal recibida es proporcional a la distancia medidaLa señal de diferencia de frecuencia recogida se somete a una transformación de Fourier rápida (FFT) para obtener el espectro del eco reflejado,y la distancia al objetivo a medir se calcula sobre la base de este.

1.Dimensión del producto



2Principio de trabajo

La antena de radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio de ensayo y luego será recibido nuevamente por el sistema de antena.Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel.Como la velocidad de transmisión del microondas es tan rápida, el tiempo utilizado para la transmisión de microondas a la superficie del medio probado y luego reflejado de nuevo es casi 0.

- ¿ Qué?
3Características técnicas

El radar de onda milimétrica, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
El tamaño más pequeño de la antena satisface la medición de más condiciones de trabajo.
- Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor fiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
- Métodos de medición múltiples, respuesta del radar en modo de medición rápida

4Especificación técnica y selección de modelos

5Requisitos de instalación

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.


6Conexión eléctrica

Fuente de alimentación
(4 ¢ 20) mA/HART (dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.

(4 ¢ 20) mA ((4 cables/6 cables)
La fuente de alimentación debe ser alimentada por separado,y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).

Se aplican las siguientes condiciones:
La fuente de alimentación debe ser alimentada por separado, y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital.,y se requiere un cable blindado de seis núcleos para la salida simultánea).

7- La conexión

8Guía de seguridad

Por favor, observe los requisitos de las regulaciones locales de instalación eléctrica.Todas las operaciones en los componentes eléctricos del instrumento deberán ser realizadas por profesionales que hayan recibido una formación formal.Por favor, compruebe la placa de identificación del instrumento para asegurarse de que la especificación del producto cumple con sus requisitos.Asegúrese de que la tensión de la fuente de alimentación sea compatible con los requisitos de la placa de identificación del instrumento..

9Grado de protección

Este instrumento cumple plenamente los requisitos de la clase de protección IP66/67, por favor asegúrese de la impermeabilidad de la cabeza de sellado del cable.

Cómo garantizar que la instalación cumple los requisitos de IP67:
Asegúrese de que la cabeza de sellado no esté dañada.
Asegúrate de que el cable no esté dañado.
Por favor, asegúrese de que los cables utilizados cumplan los requisitos de las normas de conexión eléctrica.
Antes de entrar en la interfaz eléctrica, doblar el cable hacia abajo para asegurarse de que el agua no fluye en la carcasa, ver 1
Por favor, apriete la glándula del cable, ver 2
Por favor, conecte la interfaz eléctrica no utilizada con un enchufe ciego, véase 3

10.Linealidad del sensor

Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.





Cuanto mayor sea el tamaño de la antena y menor sea el ángulo α del haz, menos ecos de interferencia se generarán.
Para mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, deflectores, etc.).) dentro del rango del haz de señal.

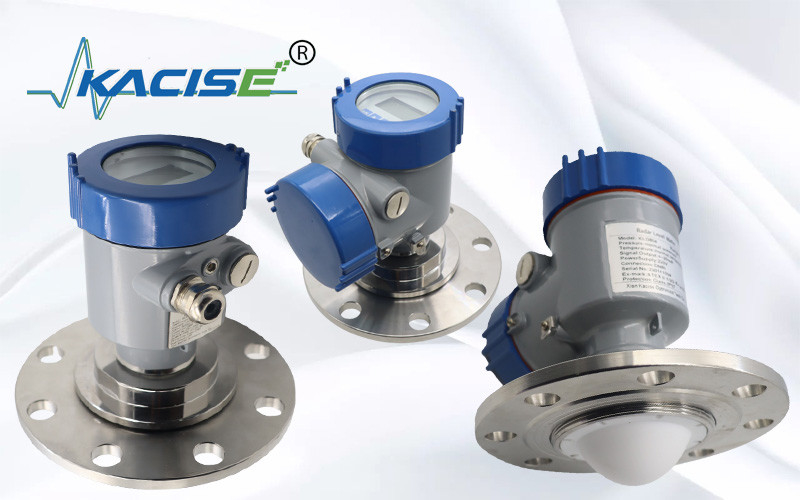

Muestra de productos de la serie KLD800
