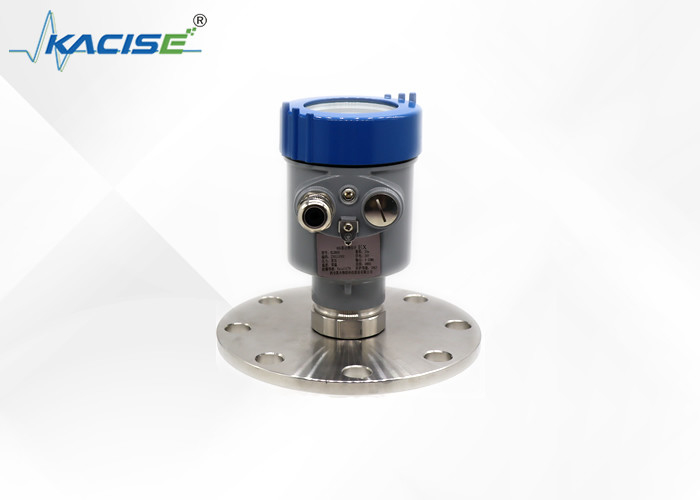

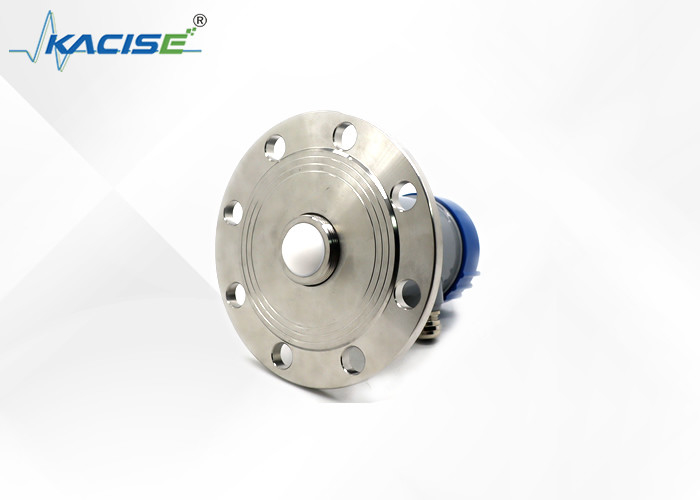

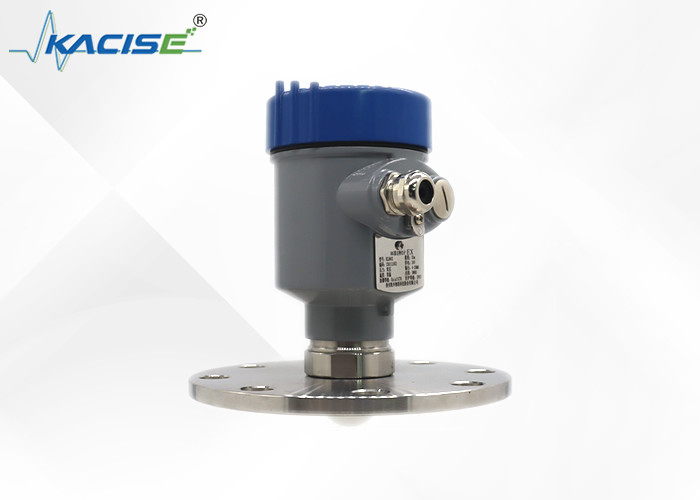

Name: KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

En casa > productos > Medidor de nivel de líquido >

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz

Transmisores llanos del terraplén del radar

Transmisor llano del radar del acuerdo de FMCW

Metro llano 30m m del radar del agua de río

Place of Origin:

CHINA

Nombre de la marca:

KACISE

Certificación:

Número de modelo:

KLD802

Documento:

KLD800 Series Radar Level S...v1.pdf

Contacta con nosotros

Solicitar una cita

Detalles del producto

Mediano:

líquido anticorrosivo, líquido levemente corrosivo

Rango de medición:

los 0.1m~10/20/30/60/100m

Conexión de proceso:

≥ DN80 del reborde

Temperatura de proceso:

-40~110℃

Presión del proceso:

-0.1~1.6MPa

Tamaño de la antena:

antena de lente de 32m m

Material de la antena:

Relleno de PTFE/overall

Precisión:

±1mm/±5mm

Clase de protección:

Protección IP67

Frecuencia central:

80 GHz

Ángulo de lanzamiento:

3°

Fuente de alimentación:

DC24V/DC12~24V /AC220V

Cubierta:

acero de aluminio/plástico/inoxidable

Salida de la señal:

4… 20mA/HART protocol/RS485 Modbus

Resaltar:

Transmisores llanos del terraplén del radar

Transmisor llano del radar del acuerdo de FMCW

Metro llano 30m m del radar del agua de río

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

Cartón

Tiempo de entrega

5-8 días del trabajo

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

100+

Productos relacionados

El video

Controlador de pantalla de la serie KDI que admite comunicación entre varias máquinas

Obtenga el mejor precio

El video

Controlador de pantalla de la serie KDI con interfaz abierta de configuración de parámetros internos de alta precisión y resolución de 0,1

Obtenga el mejor precio

El video

Controlador de pantalla de medición de serie KDI preciso con conmutación de entrada de índices múltiples y compensación de temperatura

Obtenga el mejor precio

El video

Control de pantalla de columna de luz de la serie KDI con medición digital y analógica

Obtenga el mejor precio

Contacta con nosotros

86--17719566736

Contacta ahora

Descripción del producto

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz

Introducción

El KLD802 80G FMCW Compact Radar Liquid Level Transmitter es una herramienta esencial para el monitoreo del agua de los ríos.Su diseño compacto lo hace conveniente para su instalación y operaciónMedición y transmisión de datos eficaces, que permiten una evaluación y gestión precisas de las condiciones del agua de los ríos.

Características

Medición sin contacto con principio de funcionamiento del FMCW;
El ángulo del haz es pequeño y es más fácil para el instrumento evitar interferencias de un posible obstáculo.
El tamaño de la antena del radar es pequeño, y es fácil de instalar;La zona muerta superior es más pequeña, es más adecuada para el monitoreo del agua del río;

KLD802

Medio: líquido no corrosivo, líquido ligeramente corrosivo
Rango de medición: 0,1 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN80
Temperatura del proceso: -40 ∼110°C
Presión de proceso: -0,1 ∼1,6 MPa
Tamaño de la antena: antena de lente de 32 mm
Material de las antenas: PTFE
Precisión: ± 1 mm (rango inferior a 35 m)
± 5 mm (rango entre 35 y 100 m)
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Cubierta: aluminio/acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables / 4...20mA/ RS485 Modbus

Instalación

1Instalación de las bridas

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

① el plano de referencia

② centro del recipiente o eje de simetría

2Instalaciones de elevación

Requisitos de instalación

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz 5

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz 8

Diagrama de conexión de la instalación:

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz 9

Las dimensiones

Dimensión de la carcasa
Unidad en mm:

KLD802 80G FMCW Radar compacto Transmisores de nivel de líquido para el monitoreo del agua del río, frecuencia central 80GHz 10

Producción:

Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada en costos para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
