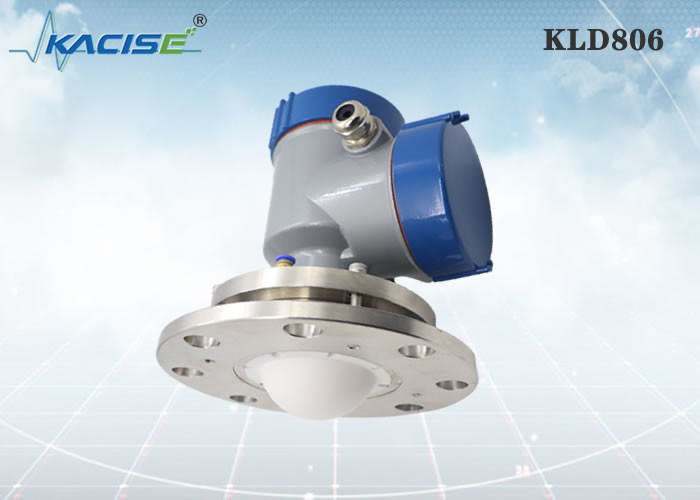

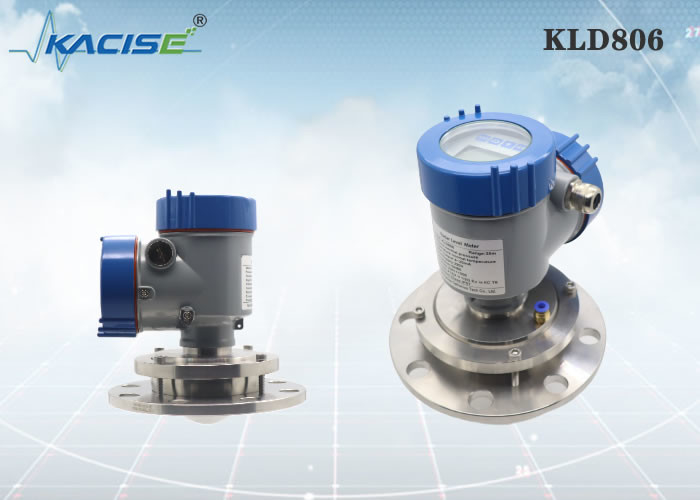

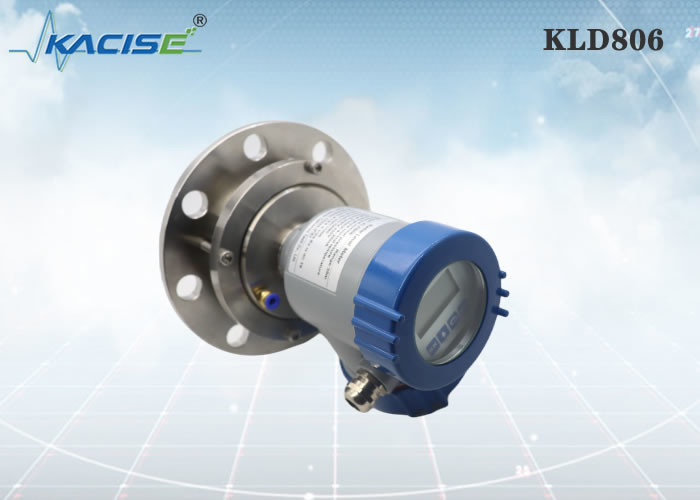

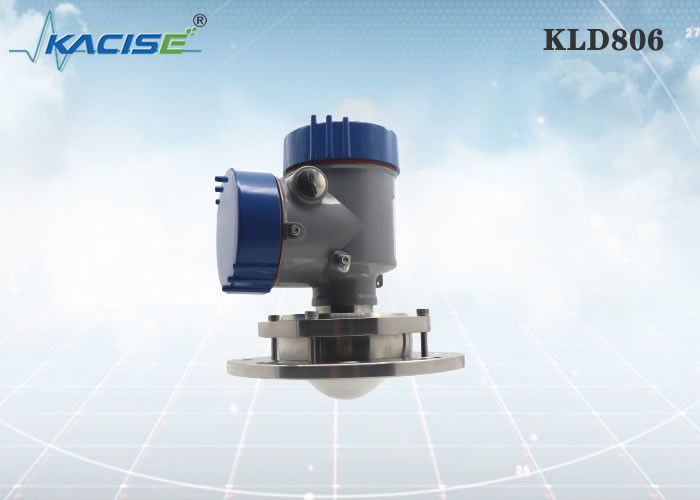

KLD806 Sensor de nivel de radar de granos con instalación de brida y ángulo de haz pequeño
Introducción
Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.
Cuanto mayor sea el tamaño de la antena y menor sea el ángulo α del haz, menos ecos de interferencia se generarán.
Para mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, deflectores, etc.).) dentro del rango del haz de señal.
Características
- Alta frecuencia 80GHz, más enfoque
- Un tipo de antena de PTFE, sin cable, barra o estructura de caída.
- Apto para aplicaciones largas/altas/estrechas
- No afectado por cambios de temperatura, polvo o vapores
- Se recomienda una constante dieléctrica > 2
- Apoyar el servicio OEM de pequeños lotes- ¿ Qué?
|
KLD806
|
Medio: sólido, contenedor de almacenamiento, contenedor de proceso,
aplicación de polvo fuerte
Rango de medición: 0,3 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN100
Temperatura del proceso: -40 ∼110°C
Presión de proceso: -0,1 ∼0,3 MPa
Tamaño de la antena: antena de lente de 76 mm (purga opcional)
Material de las antenas: PTFE
Precisión: ± 5 mm
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Encasillado: aluminio/plástico/acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables 4...20mA/ RS485 Modbus
|
Las dimensiones
Instalación
1Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.
① el plano de referencia
② centro del recipiente o eje de simetría
2Instalaciones de elevación
Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.
Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Producción:
Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada en costos para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
