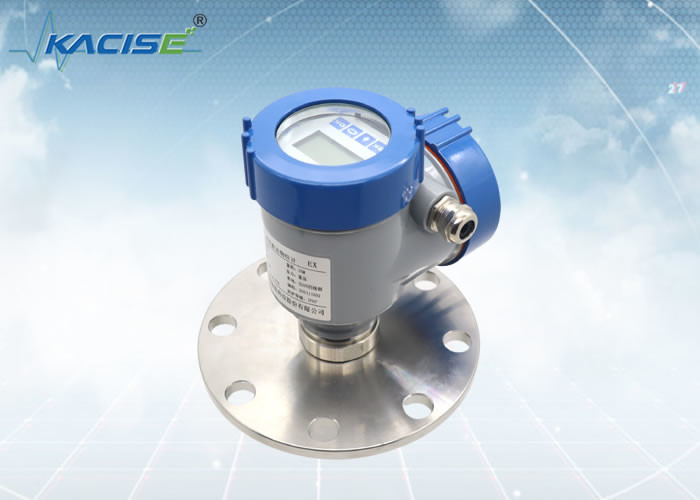

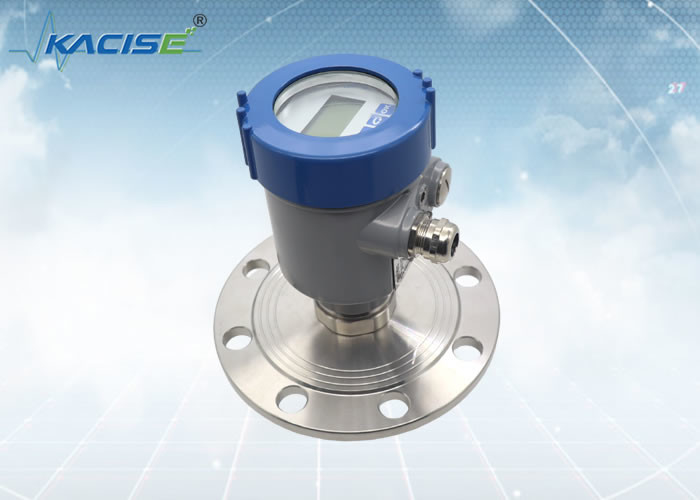

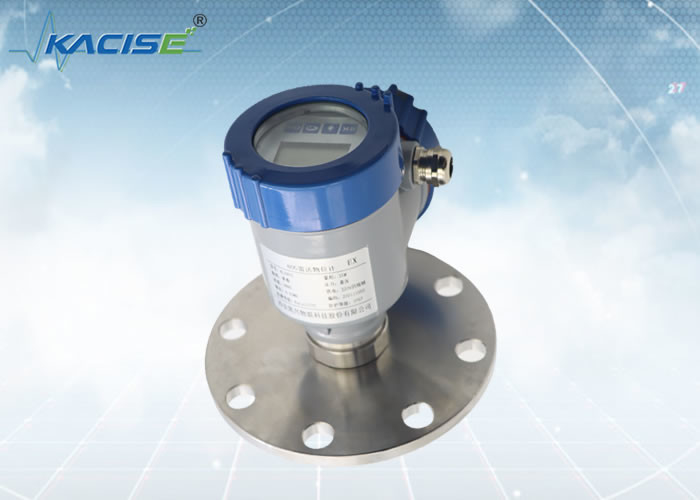

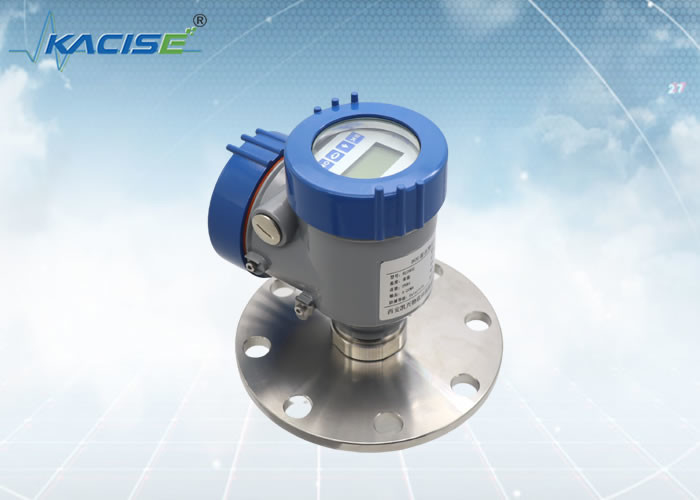

Sensor llano del radar de KLD802 80G FM
Introducción
Las ventajas de elegir el protocolo del CIERVO incluyen principalmente; capacidad digital, capacidad análoga, disponibilidad y interoperabilidad. Este protocolo se puede también utilizar con los diversos dispositivos y sensores. Los dispositivos basados en protocolos del CIERVO se aceptan extensivamente en industrias.
Comunicación y el encargar
El instrumento se puede eliminar errores a través del LCD en sitio, y los programas informáticos superiores opcionales se pueden también eliminar errores en la PC. La comunicación entre el instrumento y la PC se realiza con las maneras siguientes:
1. USB al cable del puerto serie RS485 (sistema de cuatro cables);
2. USB al cable del puerto serie de TTL (sistema de dos hilos);
3. USB al Ciervo-módem (sistema de dos hilos) para la comunicación.
4. Con el depuración de Bluetooth de teléfonos móviles, el depuración in situ es más seguro y más conveniente.
5. 4G red, depuración remota a través del módulo remoto.
Característica
· Exactitud de la medida
La exactitud de la medida del metro llano de frecuencia modulada del radar de onda continua del terahertz es ±1mm. Medida confiable y de alta precisión. Reduce realmente la carga de trabajo de los operadores del campo.
·Sensibilidad
Tiene sensibilidad ajustable tres. Cuando se selecciona la alta sensibilidad, el tiempo de respuesta del radar es menos que 1S.
|
KLD802
|
Medio: líquido anticorrosivo, líquido levemente corrosivo
Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN80 del reborde
Temperatura de proceso: -40~110℃
Presión de proceso: -0.1~1.6MPa
Tamaño de la antena: antena de lente de 32m m
Material de la antena: PTFE
Exactitud: ±1mm (gama debajo de los 35m)
±5mm (gama entre los 35m y el 100m)
Clase de la protección: IP67
Frecuencia central: 80GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: /DC24V de dos hilos
/DC12 de cuatro cables ~24V
/AC220V de cuatro cables
Cubierta: acero de aluminio/sainless
Salida de la señal: protocolo de dos hilos de /4...20mA/HART
de cuatro cables/4… 20mA/RS485 Modbus
|
Instalación
instalación 1.Flange
Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.
①avión de dato
②centro del buque o eje de la simetría
instalación 2.Hoisting
Requisitos de la instalación
Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.
Bajo condiciones de trabajo extremadamente complejas, el instrumento puede trabajar normalmente si no hay obstáculo en el área con un radio de los 20cm centrados en el punto de la instalación.
Diagrama de conexión de la instalación:
La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación y del tamaño del ángulo de lanzamiento de producto.
La conexión demasiado larga de la instalación afectará al funcionamiento del radar.
Dimensiones
Dimensión que encajona
Unidad en el milímetro:
Producción:
La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
