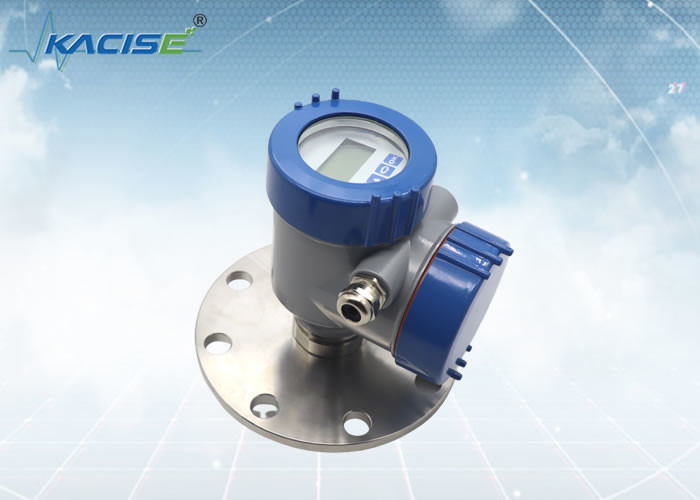

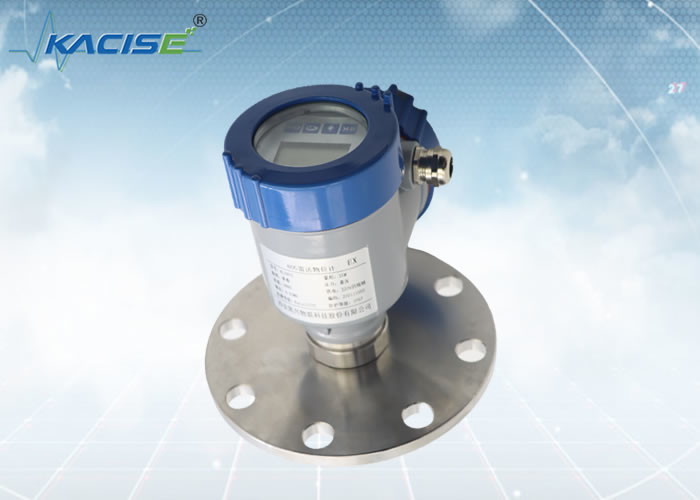

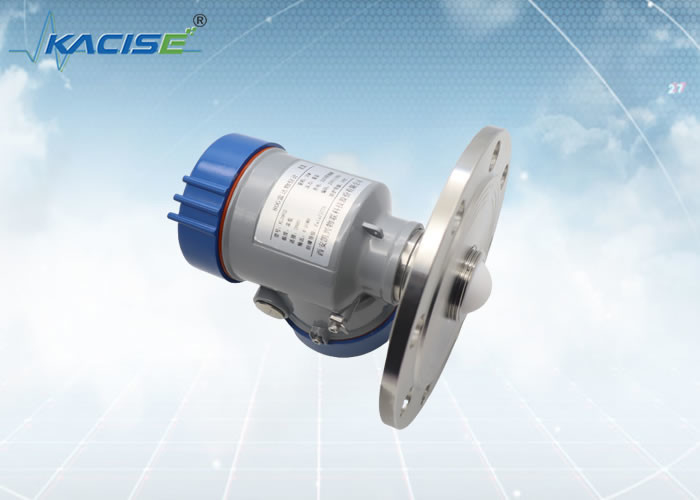

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802

  • Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802
  • Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802
  • Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802
  • Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802
Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802
Datos del producto:
Lugar de origen: China
Nombre de la marca: Kacise
Número de modelo: KLD802
Pago y Envío Términos:
Cantidad de orden mínima: 1
Packaging Details: carton
Tiempo de entrega: 5-8 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 100+
Contacto
Descripción detallada del producto
Medio: líquido anticorrosivo, líquido levemente corrosivo Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN80 del reborde Temperatura de proceso: -40~110℃
Presión de proceso: -0.1~1.6MPa Tamaño de la antena: antena de lente de 32m m
Material de la antena: Relleno de PTFE/overall Exactitud: ±1mm/±5mm
Clase de la protección: IP67 Frecuencia central: 80GHz
Ángulo de lanzamiento: Fuente de alimentación: DC24V/DC12~24V /AC220V
Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: 4… 20mA/HART protocol/RS485 Modbus
Alta luz:

Sensor de radar RS485

,

Sensor de radar que encajona de acero inoxidable

,

sistema de vigilancia del nivel del agua 20mA

Sensor llano del radar de KLD802 80G FM

Introducción

La antena del sensor llano del radar emite y pulso estrecho de la microonda. Este pulso propaga en espacio a la velocidad de la luz. Cuando encuentra la superficie del medio medido, la parte de su energía se refleja detrás y es recibida por la misma antena. El intervalo de tiempo entre el pulso transmitido y el pulso recibido es proporcional a la distancia de la antena a la superficie del medio medido.

Característica

·De acuerdo con el microprocesador uno mismo-desarrollado del RF de la onda de milímetro del Cmos, puede alcanzar una arquitectura más compacta del RF, un ratio señal/ruido más alto y un ángulo muerto más pequeño.
el ancho de banda de trabajo 5GHz permite al producto tener una resolución de la medida y exactitud más altas de la medida.
·El ángulo de haz más estrecho de la antena de 3 °, la interferencia en el ambiente de la instalación tiene menos impacto en el instrumento, y la instalación es más conveniente.
Con una longitud de onda más corta y mejores características de la reflexión en la superficie sólida, no es necesario utilizar el reborde universal para apuntar.
La depuración remota de la ayuda y la mejora remota, reducen tiempo de espera y mejorar eficacia del trabajo.
·Eliminación de errores de Bluetooth de la ayuda de teléfonos móviles, conveniente para el mantenimiento in situ



KLD802

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 0





Medio: líquido anticorrosivo, líquido levemente corrosivo
Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN80 del reborde
Temperatura de proceso: -40~110℃
Presión de proceso: -0.1~1.6MPa
Tamaño de la antena: antena de lente de 32m m
Material de la antena: PTFE
Exactitud: ±1mm (gama debajo de los 35m)
±5mm (gama entre los 35m y el 100m)
Clase de la protección: IP67
Frecuencia central: 80GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: /DC24V de dos hilos
/DC12 de cuatro cables ~24V
/AC220V de cuatro cables
Cubierta: acero de aluminio/sainless
Salida de la señal: protocolo de dos hilos de /4...20mA/HART
de cuatro cables/4… 20mA/RS485 Modbus



Instalación

instalación 1.Flange
Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.
avión de dato
centro del buque o eje de la simetría
  Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 1Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 2

instalación 2.Hoisting
    Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 3Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 4


Requisitos de la instalación



Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 5Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 6
           Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 7



Bajo condiciones de trabajo extremadamente complejas, el instrumento puede trabajar normalmente si no hay obstáculo en el área con un radio de los 20cm centrados en el punto de la instalación.



Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 8

Diagrama de conexión de la instalación:

La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación y del tamaño del ángulo de lanzamiento de producto.

La conexión demasiado larga de la instalación afectará al funcionamiento del radar.

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 9





Dimensiones

Dimensión que encajona
Unidad en el milímetro:

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 10



Producción:

Sensor de radar que encajona de acero de aluminio/inoxidable RS485 4 - 20mA KLD802 11



La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
