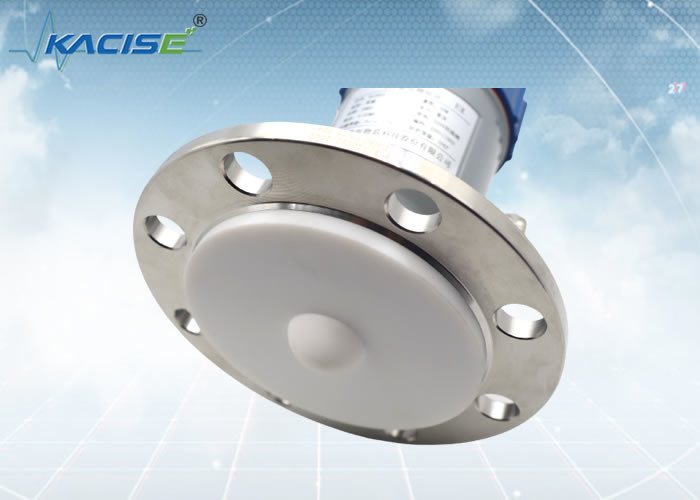

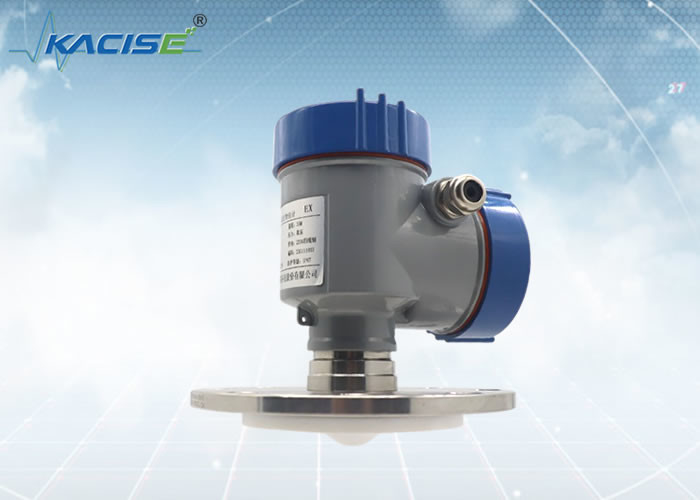

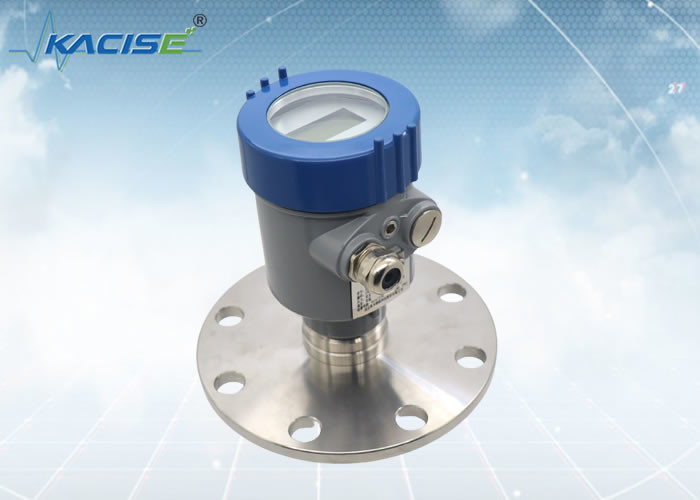

Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol

Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol

  • Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol
  • Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol
  • Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol
  • Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol
Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol
Datos del producto:
Lugar de origen: China
Nombre de la marca: Kacise
Certificación: CE/Explosion-proof
Número de modelo: KLD803
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negotiable
Detalles de empaquetado: Cartón
Tiempo de entrega: 5-8 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 100+
Contacto
Descripción detallada del producto
Medio: líquido corrosivo fuerte, vapor, espuma Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN50 del reborde Temperatura de proceso: -40~130℃
Presión de proceso: -0.1~2.5MPa Tamaño de la antena: antena de lente de 34m m (según tamaño del reborde)
Material de la antena: PTFE Exactitud: ±1mm/±5mm
Clase de la protección: IP67 frecuencia central: 80GHz
Ángulo de lanzamiento: Fuente de alimentación: DC24V/DC12~24V /AC220V
Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: 4… 20mA/HART protocol/RS485 Modbus
Alta luz:

Hart Protocol Radar Level Transmitter

,

Transmisor llano del radar de la hidrología

,

metro llano flúido 80GHz



Sensor llano del radar de KLD803 80G FM

Introducción

Las ventajas de elegir el protocolo del CIERVO incluyen principalmente; capacidad digital, capacidad análoga, disponibilidad y interoperabilidad. Este protocolo se puede también utilizar con los diversos dispositivos y sensores. Los dispositivos basados en protocolos del CIERVO se aceptan extensivamente en industrias.

Efecto de la gama de frecuencia llana del transmisor del radar sobre la medida
El indicador llano del radar emite ondas electromagnéticas a través de la antena. Cuanto más alta es la frecuencia de la onda electromagnética, más alta es la energía de la onda electromagnética. Cuanto más corta es la longitud de onda, más obvio el fenómeno de la dispersión. Inversamente, cuanto más baja es la energía, cuanto más larga es la longitud de onda, y la energía no es absorbida fácilmente por la capa de la fase de gas.

Para la antena del mismo tamaño, un sensor llano líquido con una longitud de onda de 1,2 cm y una frecuencia de 26 gigahertz tiene un aumento 6 veces de más alto que el de un sensor llano líquido con una longitud de onda de 3 cm y una frecuencia de 10 gigahertz. (Observaciones: El aumento de la antena es un parámetro que indica el grado de concentración de la radiación de una antena direccional).

La amplitud de rayo total de un indicador llano del radar es inverso proporcional a la frecuencia del dispositivo. Por lo tanto, para la misma antena del diámetro, si la frecuencia del indicador llano del radar se aumenta, la anchura de haz será más baja que la del equipo más bajo de la frecuencia, y el haz estrecho puede minimizar la influencia de la boca, de la pared del tanque y de la interferencia.

Al mismo tiempo, la gama de la medida del indicador llano del radar también es afectada por factores tales como frecuencia, tamaño de la antena, constante dieléctrica del líquido, y condiciones de proceso.



Característica

  • De alta frecuencia
  • Protocolo del ciervo de la ayuda


KLD803

Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol 0

Medio: líquido corrosivo fuerte, vapor, espuma

Gama de medición: los 0.1m~10/20/30/60/100m

Conexión de proceso: ≥ DN50 del reborde

Temperatura de proceso: -40~130℃

Presión de proceso: -0.1~2.5MPa

Tamaño de la antena: antena de lente de 34m m (según tamaño del reborde)

Material de la antena: PTFE

Exactitud: ±1mm (gama debajo de los 35m)

±5mm (gama entre los 35m y el 100m)

Clase de la protección: IP67

Frecuencia central: 80GHz

Ángulo de lanzamiento: 3°

Fuente de alimentación: /DC24V de dos hilos

/DC12 de cuatro cables ~24V

/AC220V de cuatro cables

Cubierta: acero de aluminio/inoxidable

Salida de la señal: protocolo de dos hilos de /4...20mA/HART

4… 20mA/de cuatro cables RS485 Modbus



Dimensión del producto

Unidad en el milímetro:



Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol 1



Método de la instalación

Instalación del reborde

Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.

  • avión de dato
  • centro del buque o eje de la simetría

Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol 2   Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol 3



Levantamiento de la instalación

Del radar de alta frecuencia de la hidrología KLD803 transmisor llano 80GHz con Hart Protocol 4



La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.





Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
