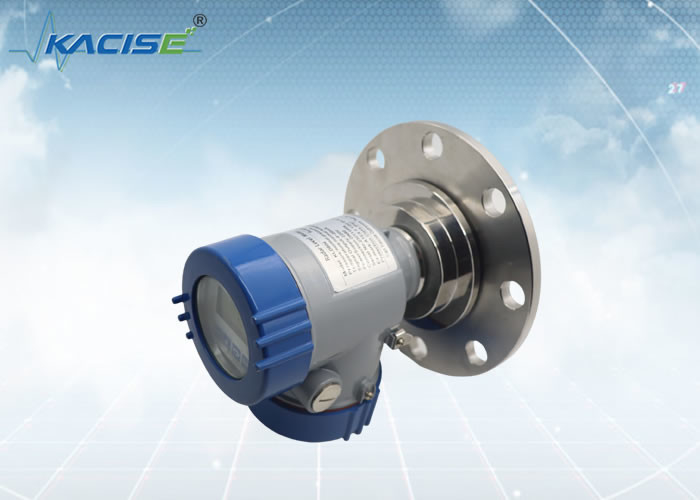

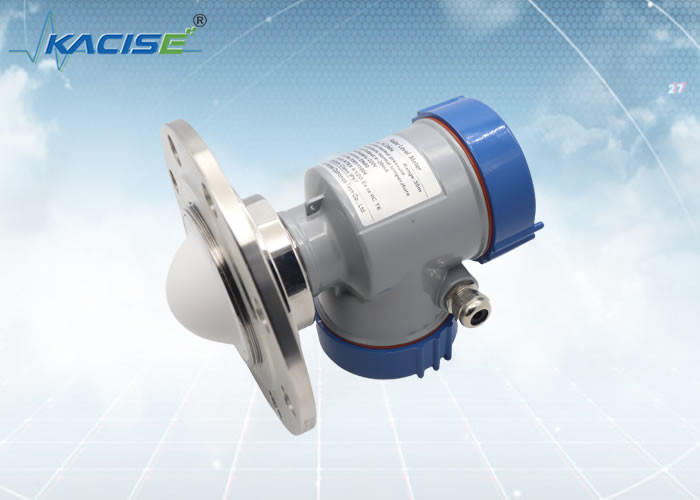

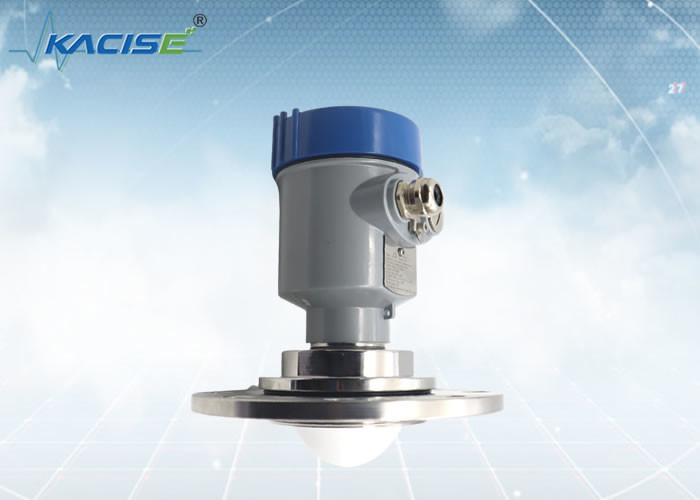

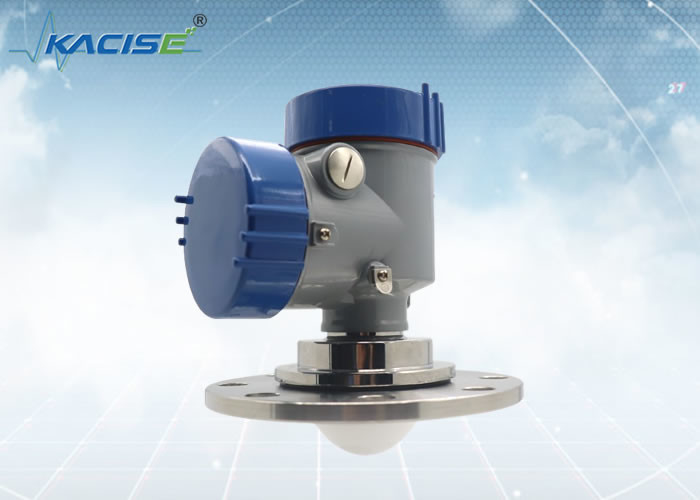

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde

  • Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde
  • Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde
  • Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde
  • Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde
Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde
Datos del producto:
Lugar de origen: China
Nombre de la marca: Kacise
Certificación: CE/Explosion-proof
Número de modelo: KLD804
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negotiable
Detalles de empaquetado: Cartón
Tiempo de entrega: 5-8 días del trabajo
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 100+
Contacto
Descripción detallada del producto
Medio: líquido corrosivo fuerte, vapor, espuma Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN50 del reborde Temperatura de proceso: -40~130℃
Presión de proceso: -0.1~1.0MPa Tamaño de la antena: antena de lente de 76m m (según tamaño del reborde)
Material de la antena: PTFE Exactitud: ±1mm
Clase de la protección: IP67 Frecuencia central: 80GHz
Ángulo de lanzamiento: Fuente de alimentación: DC24V/DC12~24V /AC220V
Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: 4… 20mA/HART protocol/RS485 Modbus
Alta luz:

Ensancha el tipo sensor llano del radar de la conexión

,

Sensor llano de líquido del radar DN50

,

Sensor llano 80GHz del radar del agua



Sensor llano del radar de KLD804 80G FM

Introducción

los productos del radar de onda continua de 80GHz FM apoyan usos de cuatro cables y de dos hilos. Los modelos múltiples, el alcance máximo del producto pueden alcanzar 100 metros, y el ángulo muerto puede alcanzar 0,1 metros. Porque su antena de lente es más grande y su longitud de onda es más corta, es especialmente conveniente para el uso del líquido, del vapor y de la espuma corrosivos fuertes. El modo de trabajo de transmitir y de recibir ondas electromagnéticas a través de la lente tiene ventajas únicas en el alto polvo y el ambiente duro de la temperatura (℃ +130). El instrumento será fijado por el reborde o el hilo para hacer la instalación conveniente y fácil.



Característica

  • De acuerdo con el microprocesador uno mismo-desarrollado del RF de la onda de milímetro del Cmos, puede alcanzar una arquitectura más compacta del RF, un ratio señal/ruido más alto y un ángulo muerto más pequeño.
  • el ancho de banda de trabajo 5GHz permite al producto tener una resolución de la medida y exactitud más altas de la medida.
  • El ángulo de haz más estrecho de la antena de 3 °, la interferencia en el ambiente de la instalación tiene menos impacto en el instrumento, y la instalación es más conveniente.
  • Con una longitud de onda más corta y mejores características de la reflexión en la superficie sólida, no es necesario utilizar el reborde universal para apuntar.
  • La depuración remota de la ayuda y la mejora remota, reducen tiempo de espera y mejorar eficacia del trabajo.
  • Eliminación de errores de Bluetooth de la ayuda de teléfonos móviles, conveniente para el mantenimiento in situ



KLD804

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde 0

Medio: líquido corrosivo fuerte, vapor, espuma

Gama de medición: los 0.1m~10/20/30/60/100m

Conexión de proceso: ≥ DN50 del reborde

Temperatura de proceso: -40~130℃

Presión de proceso: -0.1~1.0MPa

Tamaño de la antena: antena de lente de 76m m

Material de la antena: PTFE

Exactitud: ±1mm

Clase de la protección: IP67

Frecuencia central: 80GHz

Ángulo de lanzamiento: 2°

Fuente de alimentación: /DC24V de dos hilos

/DC12 de cuatro cables ~24V

/AC220V de cuatro cables

Cubierta: acero de aluminio/plástico/inoxidable

Salida de la señal: protocolo de dos hilos de /4...20mA/HART

4… 20mA/de cuatro cables RS485 Modbus



Dimensión que encajona

Unidad en el milímetro:

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde 1





Método de la instalación

Instalación del reborde

Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.

  • avión de dato
  • centro del buque o eje de la simetría

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde 2   Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde 3



Levantamiento de la instalación

Tipo líquido sensor llano del radar del agua KLD804 con la fuente de batería y la conexión del reborde 4

Nota: Evite por favor la vibración, interferencia electromágnetica fuerte y las cargas durante la instalación.



Método del desalineamiento:
1. calibración en línea: el equipo de proceso in situ necesita parar la producción;
2. calibración del punto de referencia: ajuste completo;
3. calibración superior del ordenador: 250Ω se requiere el resistor, convertidor del ciervo, interfaz USB.



La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.



Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
