Metro llano 4 del tanque de agua del radar de la exactitud de KLD803 1m m - indicador de alto nivel del radar 20mA

Indicador de alto nivel llano del radar del tanque de agua del metro del radar de la exactitud de KLD803 1m m 4-20mA


El indicador llano del radar de KLD803 80G adopta tecnología de frecuencia modulada de la onda continua (FMCW). La antena emite una señal de radar de alta frecuencia de FM, y la frecuencia de la señal de radar aumenta linear. La señal de radar transmitida es recibida por la misma antena después de ser reflejado por el medio medido. Al mismo tiempo, la diferencia de la frecuencia entre la frecuencia transmitida de la señal y la frecuencia recibida de la señal es proporcional a la distancia medida. La señal de diferencia recogida de la frecuencia se sujeta a Fourier rápido de transformar (FFT) para obtener el espectro del eco reflejado, y la distancia a la blanco que se medirá se calcula sobre la base de esto.

dimensión 1.Product



2. Principio de funcionamiento

El pulso estrecho de la microonda de los transmites de la antena de radar que será reflejado detrás al alcanzar la superficie del medio probado y después recibido otra vez por el sistema de la antena. Las señales serán transmitidas al circuito eléctrico y después convertidas en señales llanas. Pues la velocidad de la transmisión de la microonda es tan rápida, el tiempo usado para la transmisión de microonda a la superficie del medio probó y después reflejó detrás es casi 0.


3. Características técnicas

El radar de la onda de milímetro del ⚫, la exactitud de la medida puede alcanzar hasta ±2mm, y la zona ciega de la medida mínima es los 0.05m.
El ⚫ el tamaño más pequeño de la antena satisface la medida de las condiciones de trabajo.
⚫ una variedad de antenas de lente, de ángulos de lanzamiento más pequeños, de energía concentrada, de señales más fuertes del eco, y de confiabilidad más alta que otros productos del radar bajo mismas condiciones industriales y de mina.
⚫ tiene penetración más fuerte y puede ser utilizado normalmente en el caso de la adherencia y de la condensación.
El ⚫ la gama dinámica de la señal es más grande, y la medida de los medios bajos de la constante dieléctrica es más estable.
Modos múltiples de la medida del ⚫, respuesta del radar en modo rápido de la medida

4. Especificación técnica y modelo Selections

5. Requisitos de la instalación
Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.


6. Conexión eléctrica

Fuente de alimentación
 (4~20) mA/HART (alambre 2)
La fuente de alimentación y la parte actual de la señal de salida un cable protegido dos-corazón. Refiera por favor a los datos técnicos para la gama específica del voltaje de fuente.

(4~20) mA (alambre 4 wire/6)
La fuente de alimentación necesita ser accionada por separado, y un cable protegido cuatro-corazón se utiliza para la fuente de alimentación y la señal actual (la señal actual y el interfaz RS485 pueden ser salida al mismo tiempo, y un cable protegido seis-corazón se requiere para la salida simultánea).

RS485/Modbus
La fuente de alimentación necesita ser accionada por separado, y un cable protegido cuatro-corazón se utiliza para la fuente de alimentación y la señal numérica. (La señal actual y el interfaz RS485 pueden ser salida al mismo tiempo, y un cable protegido seis-corazón se requiere para la salida simultánea).

7.Connection

guía 8.Safety

¡Observe por favor los requisitos de las regulaciones eléctricas locales de la instalación! Siga las regulaciones locales para la salud y la seguridad de los personales. Todas las operaciones en los componentes eléctricos del instrumento se deben terminar por los profesionales que han recibido el entrenamiento formal. Compruebe por favor el letrero del instrumento para asegurarse de que la especificación de producto cumple sus requisitos. Asegúrese por favor de que el voltaje de fuente de alimentación sea constante con los requisitos en el letrero del instrumento.

9.Grade de la protección

Este instrumento cumple completamente los requisitos de la clase IP66/67 de la protección, asegura por favor el waterproofness de la cabeza del lacre del cable. Como se muestra abajo:

Cómo asegurarse de que la instalación cumpla los requisitos de IP67:
Asegúrese de que la cabeza de aislamiento no sea dañada.
Asegúrese de que el cable no sea dañado.
Asegúrese de por favor que los cables usados para cumplir los requisitos de las regulaciones eléctricas de la conexión.
Antes de incorporar el interfaz eléctrico, doble el cable abajo para asegurarse de que el agua no fluirá en la vivienda, ven①
Apriete por favor la glándula de cable, ven②
Tape por favor el interfaz eléctrico inusitado con un enchufe ciego, ven③

linearidades 10.Sensor

Ángulo de haz
El ángulo de haz es el ángulo de haz al cual la densidad de energía de la onda de radar alcanza mitad de su valor máximo (anchura 3dB). Las microondas emiten señales fuera de gama del haz y se pueden reflejar por los objetos de interferencia.





Cuanto más grande es el tamaño de la antena y cuanto más pequeño es el α del ángulo de haz, menos los ecos de interferencia es generado.
Para medidas más exactas, evite instalar cualquier dispositivo interno (tal como interruptores de límite, sensores de temperatura, bases, anillos del vacío, serpentines de calentamiento, bafles, etc.) dentro de la gama del haz de la señal.

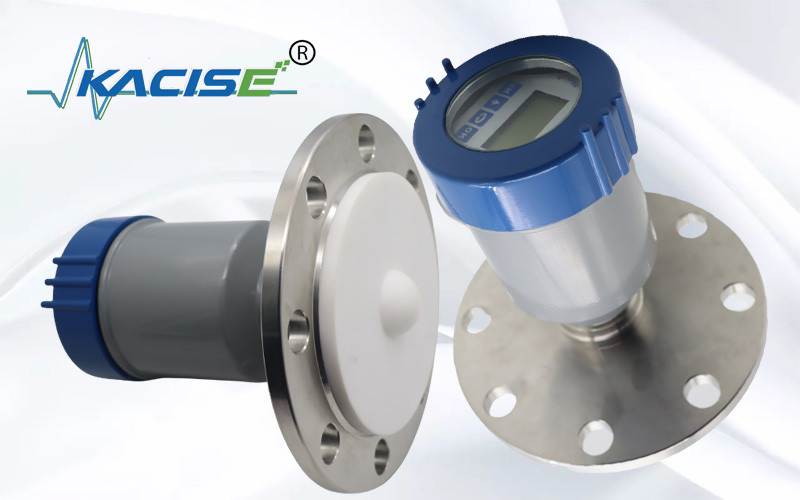

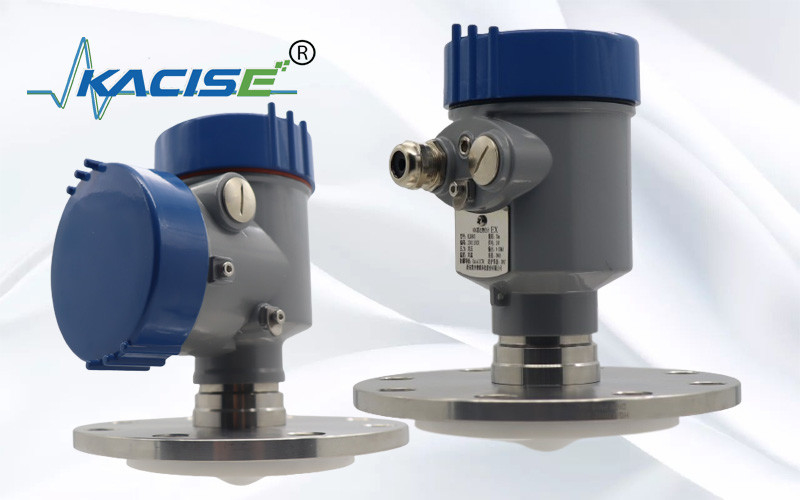

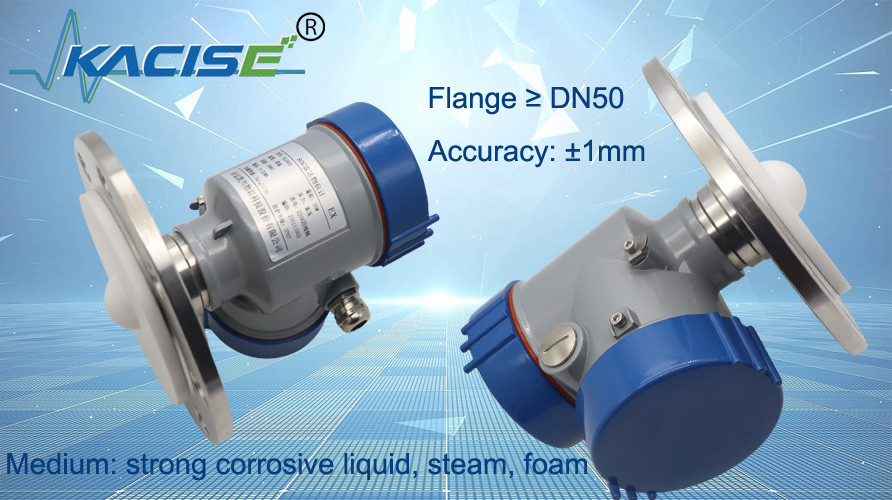

Demostración del producto de la serie KLD800
