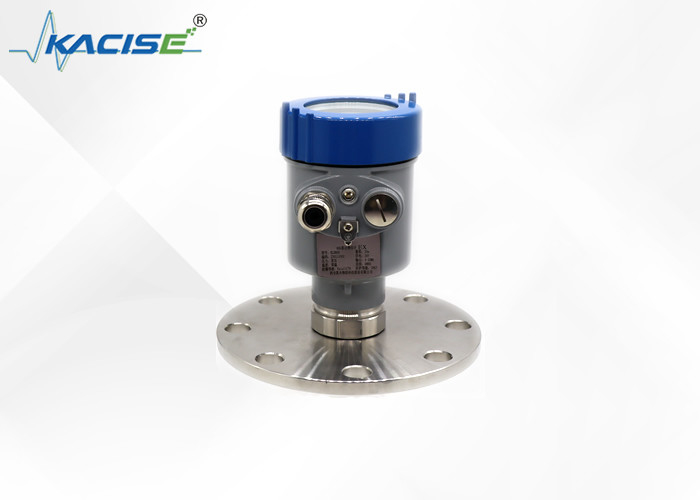

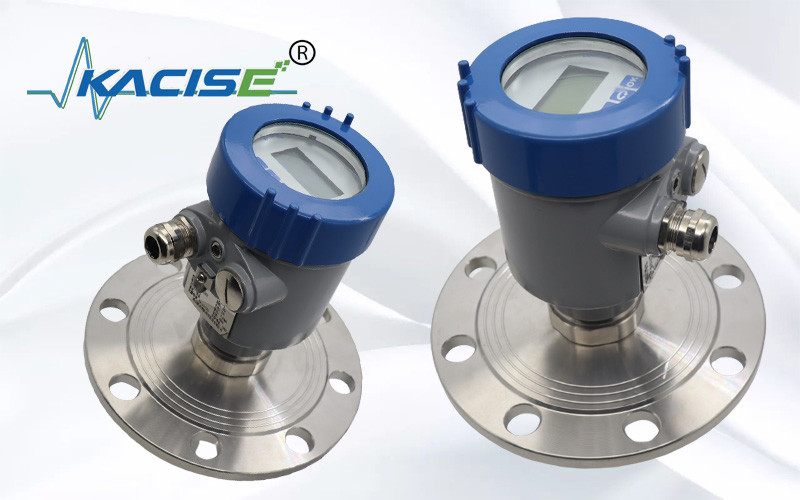

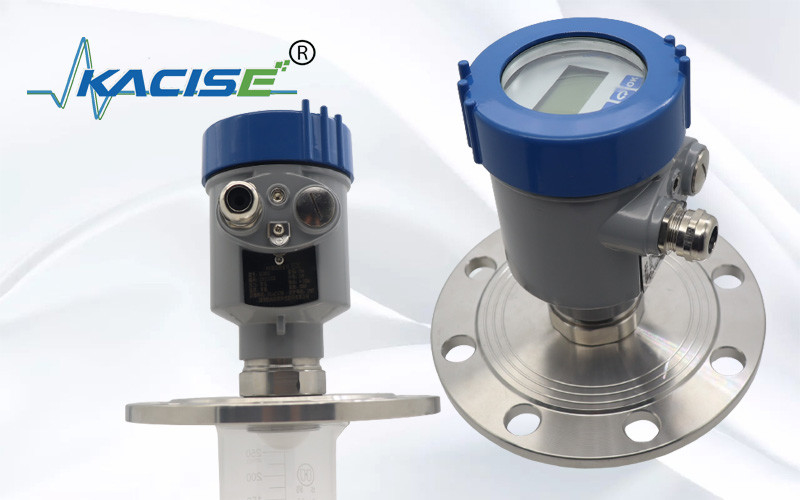

Transmisor de nivel de líquido de radar sin contacto de alta presión 80G de 30 m para líquidos ligeramente corrosivos
Descripción del producto
El transmisor de nivel de líquido de radar sin contacto de alta presión 80G de 30m es una excelente opción para manejar líquidos ligeramente corrosivos.Puede medir con precisión los niveles de líquido hasta 30 metros incluso bajo alta presión.Su diseño sin contacto reduce el desgaste, garantizando durabilidad y lecturas precisas en aplicaciones industriales exigentes.
1. Dimensión del producto
2Principio de trabajo
La antena de radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio de ensayo y luego será recibido nuevamente por el sistema de antena.Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel.Como la velocidad de transmisión del microondas es tan rápida, el tiempo utilizado para la transmisión de microondas a la superficie del medio probado y luego reflejado de vuelta es casi 0.
3Características técnicas
- Radar de ondas milimétricas, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
- El tamaño de la antena más pequeño satisface la medición de más condiciones de trabajo.
- Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
- El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
- Múltiples modos de medición, respuesta del radar en modo de medición rápida.
4Especificación técnica y selección de modelos
| Modelo | KLD802 |
| Mediano | líquido no corrosivo, líquido ligeramente corrosivo |
| Rango de medición | 0.1m~10/20/30/60/100m |
| Conexión del proceso | el ancho de la brida ≥ DN80 |
| Temperatura del proceso | -40 ∼ 110 °C |
| Presión del proceso | -0,1 ∼1,6 MPa |
| Tamaño de la antena | Antena de lente de 32 mm |
| Material de las antenas | PTFE |
| Precisión | ±1 mm (rango inferior a 35 m) ±5 mm (rango entre 35 m y 100 m) |
| Clase de protección | P67, el número de |
| Frecuencia central | 80 GHz |
| Ángulo de lanzamiento | 3° |
| Fuente de alimentación | Dos cables / DC24V / cuatro cables / DC12~24V / cuatro cables / AC220V |
| Cubierta | de aluminio/plástico/acero inoxidable |
| Salida de la señal | Dos cables / 4...20mA / protocolo HART cuatro cables / 4...20mA / RS485 Modbus |
5Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada de material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
6Conexión eléctrica
Fuente de alimentación
(4 ¢ 20) mA/HART (dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.
(4 ¢ 20) mA ((4 cables/6 cables)
La fuente de alimentación debe ser alimentada por separado,y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).
Se aplican las siguientes condiciones:
La fuente de alimentación debe ser alimentada por separado, y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital.,y se requiere un cable blindado de seis núcleos para la salida simultánea).
7. Conexión
8Guía de seguridad
Por favor, observe los requisitos de las regulaciones locales de instalación eléctrica.Todas las operaciones en los componentes eléctricos del instrumento deberán ser realizadas por profesionales que hayan recibido una formación formal.Por favor, compruebe la placa de identificación del instrumento para asegurarse de que la especificación del producto cumple con sus requisitos.Asegúrese de que la tensión de la fuente de alimentación sea compatible con los requisitos de la placa de identificación del instrumento..
9Grado de protección
Este instrumento cumple plenamente los requisitos de la clase de protección IP66/67, por favor asegúrese de la impermeabilidad de la cabeza de sellado del cable.
Cómo garantizar que la instalación cumple los requisitos de IP67:
- Asegúrese de que la cabeza de sellado no esté dañada.
- Asegúrate de que el cable no esté dañado.
- Por favor, asegúrese de que los cables utilizados cumplan los requisitos de las normas de conexión eléctrica.
- Antes de entrar en la interfaz eléctrica, doblar el cable hacia abajo para asegurarse de que el agua no fluya en la carcasa, ver 1
- Por favor, apriete la glándula del cable, ver 2
- Por favor, conecte la interfaz eléctrica no utilizada con un enchufe ciego, véase 3
10Linealidad del sensor.
Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.
| Diámetro de la antena de la lente | Antenna con lente de Φ32 mm | Antenna con lente de Φ42 mm | Antenna con lente de Φ76 mm | Φ74.7mm lente Antena con purga de aire |
| Ángulo del haz | 7° | 6° | 3° | 3° |
Cuanto mayor sea el tamaño de la antena y menor sea el ángulo α del haz, menos ecos de interferencia se generarán.
Para mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, deflectores, etc.).) dentro del rango del haz de señal.
Muestra de productos de la serie KLD800
