| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Número de modelo: | KLD801 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Medio: | líquido, anticorrosivo | Gama de medición: | los 0.05m~10/20/30/60/100m |
|---|---|---|---|
| Conexión de proceso: | G1 ½ A/1 hilo del NPT del ½ | Temperatura de proceso: | -40~80℃ |
| Presión de proceso: | -0.1~0.3 MPa | Tamaño de la antena: | antena de lente de 32m m |
| Material de la antena: | PTFE | Exactitud: | ±1mm |
| Clase de la protección: | IP67 | Frecuencia central: | 80GHz |
| Ángulo de lanzamiento: | 3° | Fuente de alimentación: | DC24V/DC12~24V /AC220V |
| Cubierta: | acero de aluminio/plástico/inoxidable | Salida de la señal: | 4… 20mA/HART protocol/RS485 Modbus |
| Alta luz: | Sensor llano del radar dual de la salida RS485,Sensor llano líquido del radar continuo,sensor del nivel del agua 20mA |
||

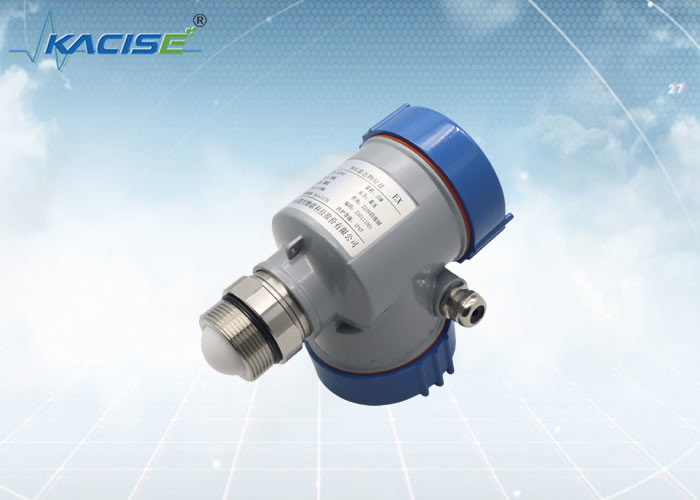

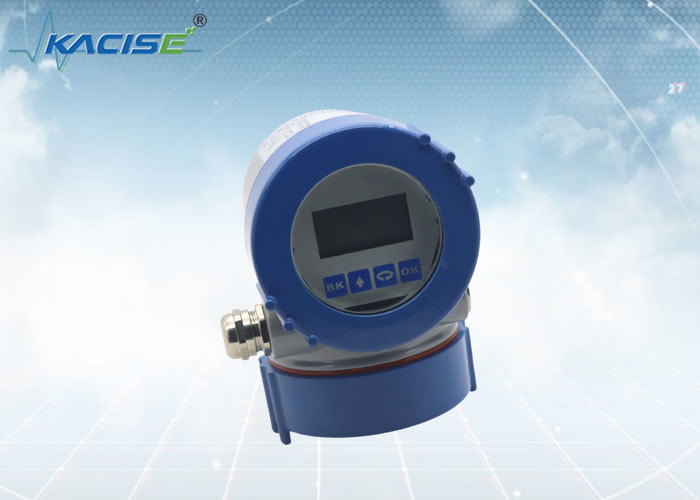

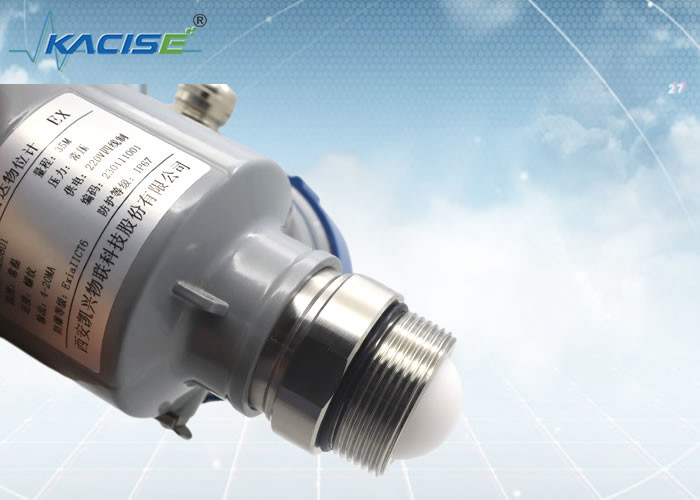

Sensor llano del radar de KLD801 80G FM
Introducción
Sensor llano del radar para medir en la frecuencia 80GHz. Los haces del radar tienen capacidades de concentración únicas. Comparado con el radar 26G o 6G, tiene las características de una frecuencia más alta, de una longitud de onda más corta, de un ángulo de haz más pequeño y de la energía concentrada. Incluso en buques con las partes incorporadas tales como serpentines de calentamiento o dispositivos del revolvimiento, el sensor proporciona resultados confiables de la medida, y los depósitos en las paredes internas del buque no afectan a los resultados exactos de la medida.
El indicador llano del radar de KLD801 80G adopta tecnología de frecuencia modulada de la onda continua (FMCW). La antena transmite una señal de radar de frecuencia modulada de mucha categoría, que aumenta linear de frecuencia. La señal de radar transmitida es recibida por la misma antena después de ser reflejado por el medio medido. En el mismo momento, la diferencia de la frecuencia entre la frecuencia transmitida de la señal y la frecuencia recibida de la señal es proporcional a la distancia medida. La señal de diferencia recogida de la frecuencia se sujeta a Fourier rápido de transformar (FFT) para obtener el espectro del eco reflejado, y la distancia a la blanco lunar que se medirá se calcula sobre la base de esto.
Característica
Comparado con el radar 26G o 6G, el radar 80G tiene las características de una frecuencia más alta, de una longitud de onda más corta, de un ángulo de haz más pequeño y de la energía concentrada. Juntado con el uso de la tecnología de FMCW, tiene las siguientes características:
|
KLD801
|
Medio: líquido, anticorrosivo Gama de medición: los 0.05m~10/20/30/60/100m Conexión de proceso: G1 ½ A/1 hilo del NPT del ½ Temperatura de proceso: -40~80℃ Presión de proceso: -0.1~0.3 MPa Tamaño de la antena: antena de lente de 32m m Material de la antena: PTFE Exactitud: ±1mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos System/DC12~24V de cuatro cables System/AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART Sistema de cuatro cables: 4… 20mA/RS485 Modbus |
Carta estándar de la tabla de las dimensiones del hilo
Dimensión del producto
Unidad en el milímetro:
Método de la instalación
Instalación del hilo
Uso
