| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Número de modelo: | KDI |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| PARÁMETROS: | Ver la siguiente tabla | ||
|---|---|---|---|
| Alta luz: | Regulador 20mA del indicador digital,Regulador del indicador digital de KDI,regulador llano flúido de 30m m Digitaces |
||

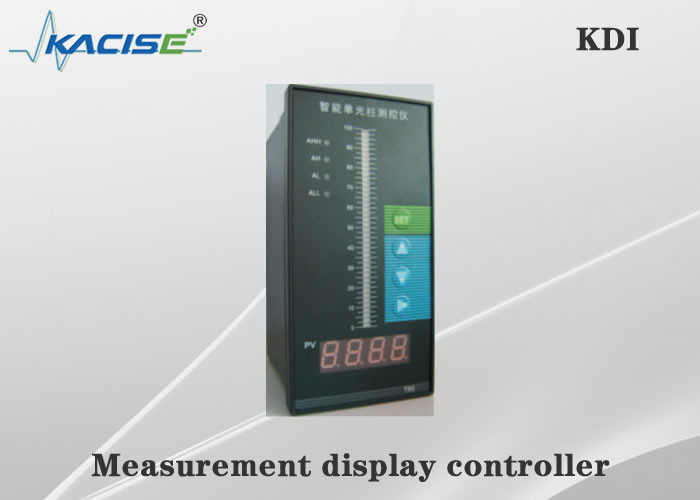

Regulador del indicador digital de la serie de KDI
Introducción
El regulador de exhibición de la serie de KDI es conveniente para la medida y el control de las diversos temperaturas, presiones, niveles de líquido, longitudes, etc. Digitaces que procesan usando un microprocesador permite la corrección linear altamente exacta de diversas señales no lineales.
El regulador de exhibición de la columna de la luz de la serie de KDI integrar la exhibición digital de la medida y la exhibición análoga de la medida. Adopta la pantalla LED digital para exhibir y para controlar exactamente valores en tiempo real de la medida. Al mismo tiempo, adopta 40 la línea de alta precisión exhibición de la columna de la luz para exhibir valores medidos en tiempo real claramente e intuitivo. Es conveniente e intuitiva comparar con otros parámetros de la medida.
El regulador de exhibición de la serie de KDI abre el interfaz de determinación de los parámetros internos del instrumento (tipo incluyendo de la entrada, modo del cálculo, los parámetros de salida, los parámetros de comunicación, etc.) en el usuario.
El regulador de exhibición de la serie de KDI puede cambiar entre la entrada de números de índice múltiples. Con tecnología puente-libre avanzada, no hay necesidad de cambiar puentes o los interruptores al cambiar el número del índice de entradas. El proceso entero de la modificación del instrumento no necesita ser accionado apagado. Apenas fije el número del índice del metro y los parámetros relacionados, y el número del índice de entradas se puede cambiar en línea.
El regulador de exhibición de la serie de KDI apoya la comunicación de la multi-máquina, con una variedad de funciones seriales estándar de la comunicación bidireccional, puede elegir una variedad de opciones de la comunicación (tales como RS-232C, RS-485, RS-422, etc.), velocidad de la comunicación 300 ~ 9600bps los parámetros internos del instrumento se fijan libremente. Puede comunicar con los diversos dispositivos con la entrada serial y la salida (tal como ordenador, regulador programable, PLC, etc.) para formar un sistema de gestión inteligente. Se equipa de una serie de colectores de datos y de todo el software industrial chino de la configuración de control basado en la plataforma de WINDOWS'9 X, que puede realizar convenientemente la dirección de la red de instrumentos y de equipos hostes múltiples.
Características
· Nuevo concepto de auto-adaptación digital del ordenador
· Exhibición clara y clara de la medida
· La comunicación de la red de la multi-máquina de la ayuda, protocolo de comunicación puede ser fijada libremente
· Interfaz definido por el usario muy abierto único
· Fije la cerradura permanente de la contraseña de la retención y del parámetro del poder-apagado del parámetro
· Remuneración completamente digital del empalme frío
· tamaño externo de la estructura del Multi-tamaño
· Modo de la fuente de alimentación de la CA que cambia y de DC
Parámetros
El hacer juego con el sensor de temperatura que pone en un índice estándar:
| Señal entrada |
Indexación de direcciones No. |
Resolución | Sensor | Gama |
| B | 1 |
Platino30- rodiodelplatino6
|
400~1800℃ | |
| S | 1 | Platino10-platino | 0~1600℃ | |
| K | 1 | Silicio del cromo-níquel del níquel | 0~1300℃ | |
| E | 1 |
Cromo-constantan del níquel
|
0~1000℃ | |
| J | 1 |
Hierro-constantan
|
0~1200℃ | |
| T | 0,1 |
Cobre-constantan
|
-199.9~3200℃ | |
| Wre | 1 |
Tungsteno3-tungsteno25
|
0~2300℃ | |
| Pt100 | 1 | Resistencia termal R0del platino = 100Ω | -199~650℃ | |
| Pt100 | 0,1 | Resistencia termal R0del platino=100Ω | -199.9~320.0℃ | |
| Cu50 | 0,1 | Resistencia termal de cobre R0=50Ω | -50.0~150.0℃ |
Con el transmisor estándar de la señal:
| Señal entrada |
Señal estándar Gama |
Resistencia entrada | Hacer juego el transmisor | Gama de medición |
|
diversa señal del milivoltio 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
transmisor del pasillo compatible con el tipo instrumento de DDZ-II compatible con el tipo instrumento de DDZ-III compatible con el tipo instrumento de DDZ-II compatible con el tipo instrumento de DDZ-III compatible con los resistores remotos de la presión |
fije según necesidades de usuario.
gama: -1999~9999 |
Parámetros técnicos principales
| Señal entrada | Análogo |
Resistencia: resistencia termal estándar (resistencia de presión remota tal como Pt100, Cu50)
Pares galvánicos: termopares estándar (B, S, K, E, J, T, WRe, etc.)
Actual: 0~10mA, 4~20mA, 0~20mA, etc. (impedancia de entrada ≤250Ω) |
| Gama de medición | -1999~9999 | |
| Exactitud | 0,2% FS ±1 o 0,5% FS ±1 | |
| Resolución | 1, 0,1, 0,01 o 0,001 | |
| Remuneración de temperatura | 0~50 | |
| Método de la exhibición |
-19999~9999 exhibición del valor medido -19999~9999 exhibición del valor determinado exhibición de la columna de la luz del valor medido del 0~100% Exhibición de situación de funcionamiento del LED |
|
| Exactitud ligera de la columna | La exactitud ligera de la exhibición de la columna es el 1% | |
| Método de control | Posición CON./DESC. con el contragolpe | |
| Señal de salida |
Análogo salida
|
DC 0-5V (capacidad de carga ≤250Ω) DC 1~5V (capacidad de carga ≤250Ω) DC 0~10mA (capacidad de carga ≤750Ω) DC 4~20mA (capacidad de carga ≤500Ω) |
|
Interruptor salida
|
Salida del control de la retransmisión - retransmisión CON./DESC. con el contragolpe Capacidad de contacto: AC220V/3A; DC24V/6A (carga resistente)
El salida-SCR controlable del silicio (pulso de paso a cero controlable), puede accionar el silicio controlable: 400V/100A
Salida de la retransmisión de estado sólido - salida de SSR (señal de control de la retransmisión de estado sólido), 6 ~ 24/30mA (el voltaje no puede ser ajustado) |
|
|
Comunicación salida
|
Modo del interfaz - interfaz de comunicaciones bidireccionales serial estándar: RS-485, RS-232C, RS-422, etc. | |
| Salida de la alimentación | DC24V, capacidad de carga ≤30mA | |
| método de control |
Control de límite opcional 1~4, indicación del LED. El modo de control es la retransmisión CON./DESC. con el contragolpe (el usuario puede fijarlo libremente)
|
|
| exactitud de control | ±1 | |
| Modo de la alarma | Usted puede seleccionar la alarma de 1~4 límites, indicación del LED. El modo de control es la retransmisión CON./DESC. con el contragolpe (el usuario puede fijarlo libremente) | |
| Exactitud de la alarma | ±1 | |
| Remuneración de temperatura | remuneración automática de la temperatura digital 0~5 0°C | |
| Ajuste del parámetro |
• Tipo ajuste digital del tacto del panel de la llave de la prensa • El valor de ajuste del parámetro es permanentemente sostenerse cuando poder apagado • Cerradura de la contraseña del valor de ajuste del parámetro |
|
| Método de la protección |
• Alarma entrada de la desconexión del lazo (cuando termopar o entrada de la resistencia), salida de la retransmisión, indicación del LED • Sobre entrado/bajo alarma de la gama • Poder bajo reset automático del voltaje •Trabaje el reset anormalmente automático (el perro guardián) |
|
| Comunicación en línea | El protocolo de comunicación es un sistema de dos hilos, un sistema trifilar o un sistema de cuatro cables (e.g. RS485, RS232C, RS422, etc.) se puede también pedir especialmente por el usuario. La velocidad de 300 a 9 6 0 0 b p s se puede fijar libremente por los parámetros internos del instrumento. El interfaz y la unidad principal son separados por la foto-electricidad, y la distancia de la comunicación puede alcanzar 1,2 kilómetros. El sistema adopta el modo amo-esclavo de la comunicación. El lazo de control entero necesita solamente un (tres, cuatro) cable de la base dos, que puede realizar la comunicación con el equipo host. El ordenador superior puede llamar el número de dispositivo fijado por el usuario, y llama la escena de cada instrumento en cualquier momento. Los datos, y se pueden utilizar para fijar los parámetros internos del instrumento. Equipado del colector de datos y del software de control industrial, puede realizar la comunicación en línea entre los instrumentos múltiples y uno o más microordenadores. | |
| Ambiente del uso |
• Temperatura ambiente 0~5 0°C • ≤ 85 R H de la humedad relativa • Evite los gases corrosivos fuertes |
|
| Fuente de alimentación |
Tipo normal: • A.C. 220 V + 10 - 1 5% (50 fuente de energía linear del ± 2Hz de los herzios) Tipo especial: • A.C. 90 ~ 260 v - poder del interruptor • D C 24 V ±2 V - fuente de alimentación del interruptor-apagado |
|
| Consumo de energía |
• ≤5 W (fuente de alimentación linear del A.C. 220 V) • ≤4 W (fuente de alimentación del interruptor del A.C. 90 V~265 V) • ≤4 W (fuente de alimentación de D C 4 V) |
|
| Peso | 420g (fuente de alimentación linear de AC220V) | |
Dimensiones
Tamaño de la abertura del dial (en el milímetro)
- Serie C80.T880 (tipo horizontal)
- Serie C40 (tipo horizontal)
- Serie C70 (tipo horizontal)
- Serie C10 (tipo horizontal)
- Serie S80.ST80 (vertical)
- Serie S40 (vertical)
- Serie C90
Información el ordenar
| Modelo | Código | Descripción | |||||||||
| NIÑO | |||||||||||
| Característica del aspecto |
C S |
Instrumento horizontal de la exhibición (nota 1) Instrumento vertical de la exhibición (nota 1) |
|||||||||
| Dimensiones |
1 4 7 8 9 |
48 X48mm 96 x 48m m 48 X96mm (horizontales) (vertical) 72 x 72m m 160 x 80m m 80 X160mm (horizontales) ((vertical) 96 x 96m m |
|||||||||
| Control |
01 03 04 |
Exhibición de la medida Control de límite doble Cuatro controles de límite o salidas de la alarma de cuatro límites (nota 2) |
|||||||||
| método de la comunicación | Vea el “método de la comunicación” | ||||||||||
| Salida | Vea “el método de la salida del instrumento” | ||||||||||
| Entrada | Vea el “tipo entrado código de la selección” | ||||||||||
| Primer método de la alarma |
N H L |
Ninguna alarma (puede ser omitido) Control del límite superior/alarma (cuatro controles de límite/notas de la alarma 2H 2) Control de un límite más bajo/alarma (cuatro controles de límite/notas de la alarma 2L 2) |
|||||||||
| Segundo método de la alarma |
N H L |
Ninguna alarma (puede ser omitido) Control del límite superior/alarma (cuatro controles de límite/notas de la alarma 2H 2) Control de un límite más bajo/alarma (cuatro controles de límite/notas de la alarma 2L 2) |
|||||||||
| Salida de la alimentación | P | Salida de la alimentación de DC24V | |||||||||
| Fuente de alimentación |
W T |
Fuente de alimentación de DC24V AC90 ~ fuente de alimentación 265V (fuente de alimentación que cambia) Fuente de alimentación de AC220V (la fuente de alimentación linear puede ser omitida) |
|||||||||
