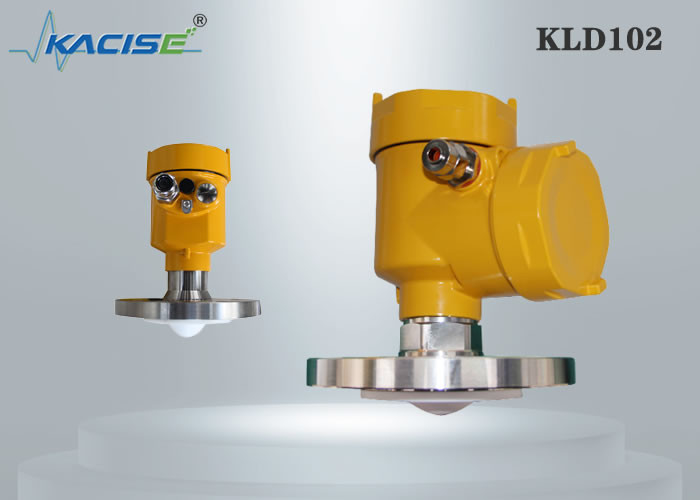

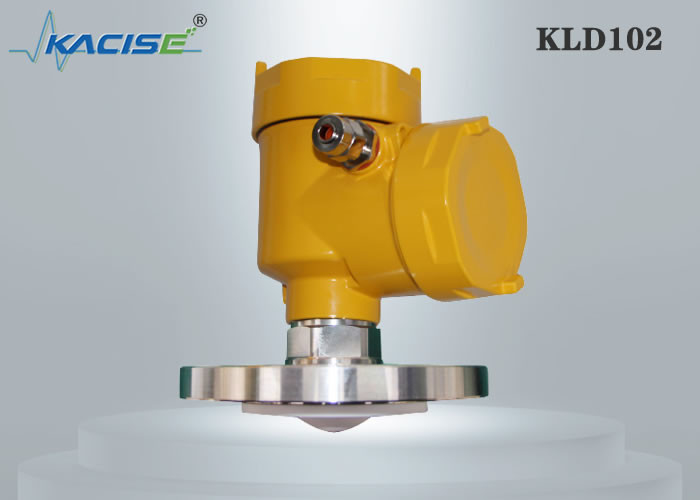

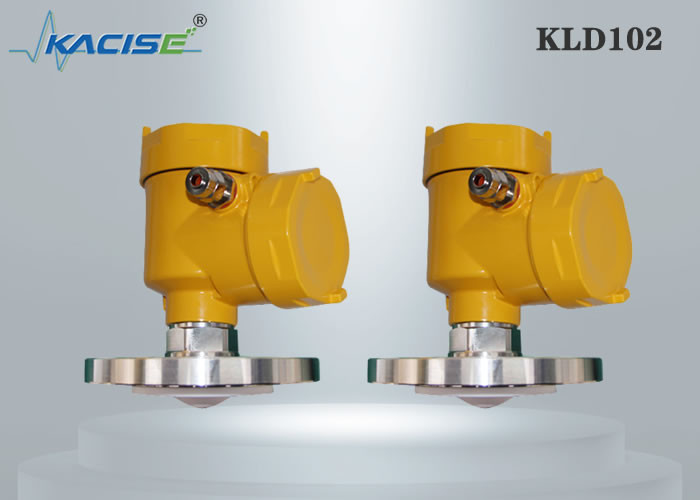

KLD102 Medidor de nivel de radar y medidor de nivel de agua de radar para medir el nivel o la distancia del líquido con nivel de protección IP67

Métro de nivel del radar FM 80G

Principio:
El principio general del medidor de nivel del radar de onda continua FM es que el radar emite ondas electromagnéticas en la parte superior del tanque,y las ondas electromagnéticas son recibidas por el radar después de ser reflejadas por el medioLa diferencia de frecuencia δf entre la señal recibida y la transmitida es proporcional a la distancia R desde la superficie del medio:R=C (velocidad) *δf (diferencia de frecuencia) /2/K (pendiente de modulación de frecuencia)Debido a que la velocidad de la luz C y la pendiente de modulación de frecuencia K son conocidos,la diferencia de frecuencia δf puede estimarse para obtener la distancia R desde la posición de instalación del radar hasta la superficie del material., y luego a través de la altura total conocida del tanque, restar la distancia espacial desde el radar hasta la superficie del material (denominada altura vacía) para obtener la altura del nivel del material.

Características:
1Radar de ondas milimétricas, con una precisión de medición de hasta ± 1 mm y un área ciega mínima de 0,1 m.
2El menor tamaño de la antena satisface la medición de más condiciones de trabajo.
3Una variedad de antenas de lente, menor ángulo de lanzamiento, energía más concentrada, señal de eco más fuerte, bajo las mismas condiciones industriales y mineras,en comparación con otros productos de radar tienen una mayor fiabilidad.
4Con una mayor penetrabilidad, puede utilizarse normalmente incluso si hay adhesión y condensación.
5El rango de señal dinámica es mayor y la medición de un medio de baja constante dieléctrica es más estable.
6. una variedad de modos de medición, el tiempo de reacción del radar en el modo de medición rápida es inferior a 1S.

Parámetro técnico

Comunicación y depuración
El instrumento se puede depurar a través de LDM en el campo, y también se puede depurar en el lado del PC con el software de ordenador anfitrión opcional.
para comunicarse con:
1. cable de serie USB a RS485 (sistema de cuatro cables);
2. cable USB a TTL en serie (sistema de dos cables);
3. USB a Hart-modem (sistema de dos cables) para la comunicación.
4A través del depuración Bluetooth del teléfono móvil, el depuración en el sitio es más seguro y más conveniente.
5Red 4G, depuración remota a través del módulo remoto.

Tamaño del producto (unidad: mm)

Aplicación en el campo
