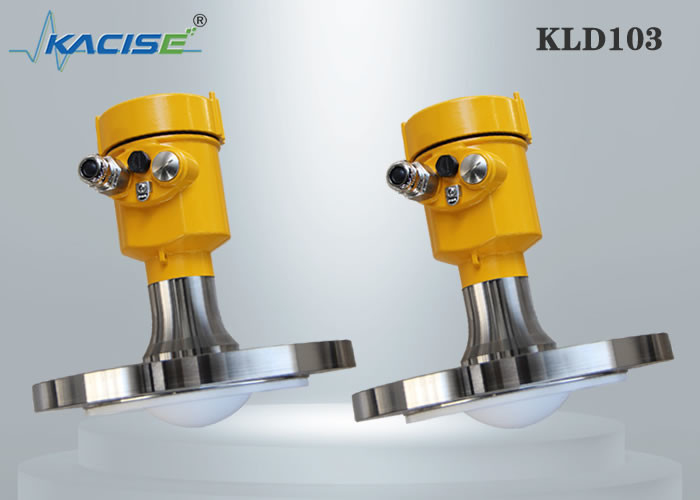

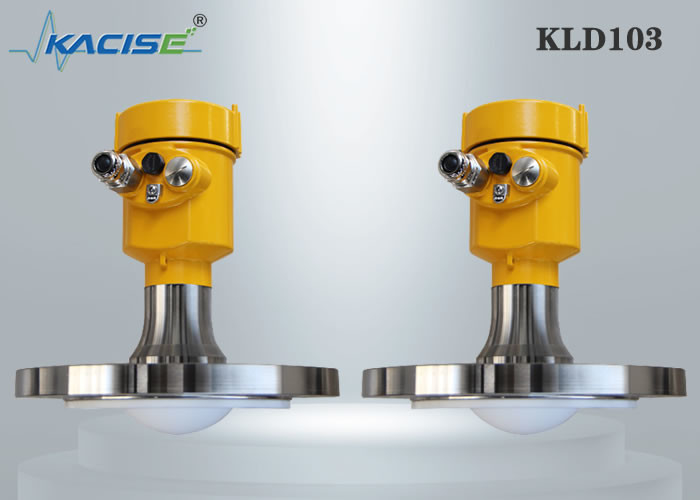

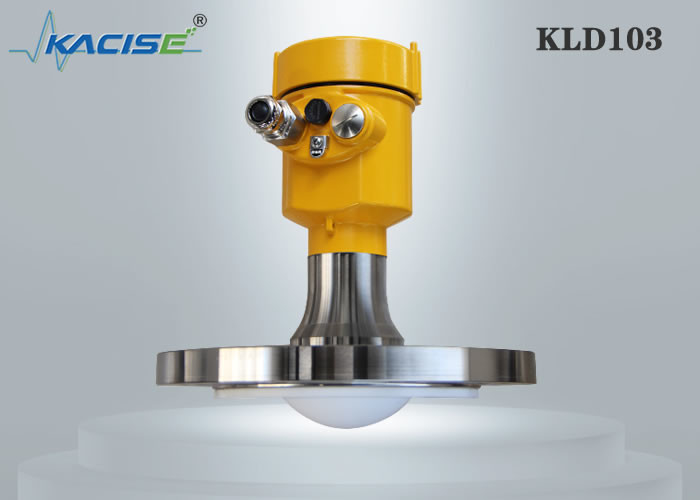

Transmisor del nivel del agua del radar del metro del nivel de líquido de la alta precisión KLD103

metro llano del radar de 80G FM

Principio de medición
Una señal de radar se emite vía una antena, reflejada de la superficie del producto y recibió después de una época T. El principio del radar usado es FMCW (onda continua de frecuencia modulada).
El FMCW-radar transmite una señal de alta frecuencia cuya frecuencia aumente linear durante la fase de la medida (llamó el barrido de frecuencia). La señal se emite, reflejado en la superficie de medición y recibió con un de retraso de tiempo, tiempo de retraso del T., t=2d/c, donde está la distancia d a la superficie del producto y c es la velocidad de la luz en el gas sobre el producto.
Para el tratamiento de señales adicional la diferencia Δf se calcula de la frecuencia transmitida real y de la frecuencia recibida. La diferencia es directamente proporcional a la distancia.
Una diferencia grande de la frecuencia corresponde a una distancia grande y vice versa. La diferencia Δf de la frecuencia se transforma vía Fourier Transform rápido (FFT) en un espectro de la frecuencia y entonces la distancia se calcula del espectro. Los resultados llanos de la diferencia entre la altura del tanque y la distancia medida.

1. Transmisor
2. Mezclador
3. Antena
4. Distancia a la superficie del producto, donde está proporcional el cambio en frecuencia distanciarse
5. Diferencial de retraso de tiempo, Δt
6. Frecuencia diferenciada, Δf
7. Frecuencia transmitida
8. Frecuencia recibida
9. Frecuencia
10. Tiempo

Las ventajas principales del metro llano del radar de FM de la serie KLD103 son como sigue:

• De acuerdo con el microprocesador uno mismo-desarrollado de la radiofrecuencia de la onda milimétrica del Cmos, realiza una estructura más compacta de la radiofrecuencia, un ratio señal/ruido más alto, y una zona muerta más pequeña.
• El ancho de banda de funcionamiento 5GHz permite al producto tener una resolución de la medida y exactitud más altas de la medida.
• El ángulo de haz más estrecho de la antena 3°, la interferencia en el ambiente de la instalación tiene menos impacto en el instrumento, y la instalación es más conveniente.
• Longitudes de onda más cortas y mejores propiedades de la reflexión en superficies sólidas.
• La depuración remota de la ayuda y la mejora remota, reducen tiempo de espera y mejorar eficacia del trabajo.
• Depuración de Bluetooth del teléfono móvil de la ayuda, conveniente para el trabajo de mantenimiento in situ de los personales.

Parámetro técnico

Tamaño del producto (unidad: milímetro)

Uso del campo
