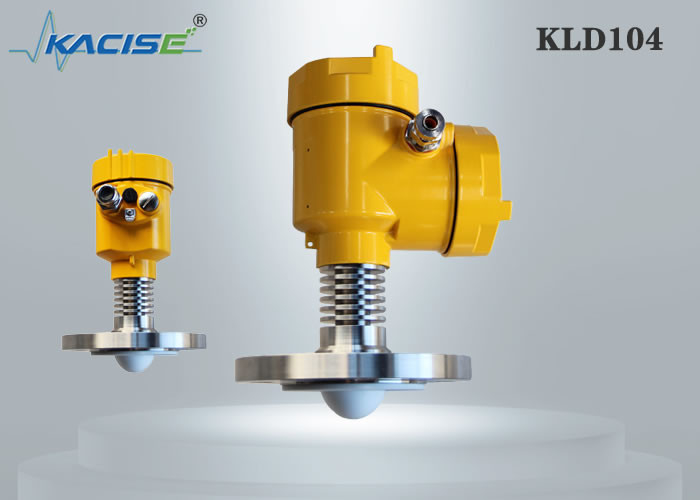

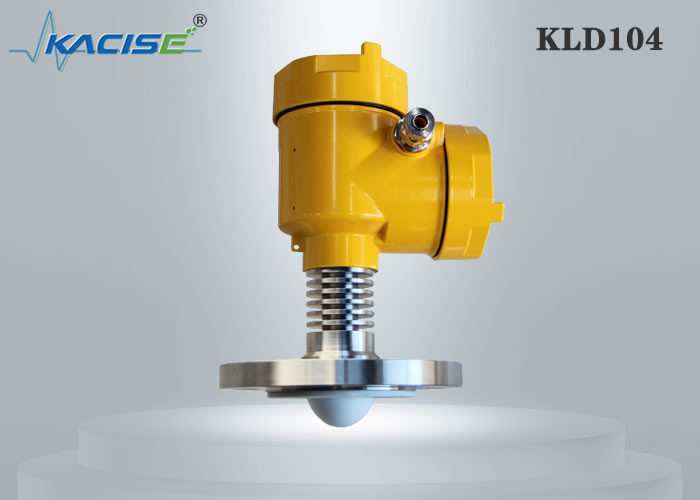

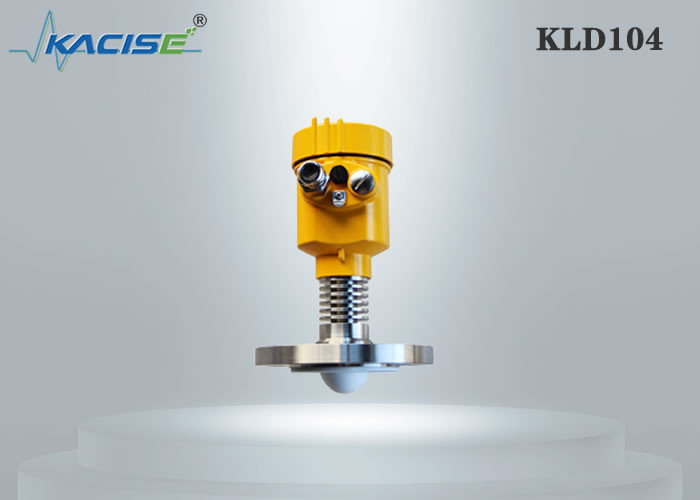

Metro llano del metro llano flúido KLD104 y del radar del transmisor

metro llano del radar de 80G FM

Principio:
El principio general del indicador llano del radar de onda continua de FM es que el radar emite ondas electromagnéticas en el top del tanque, y las ondas electromagnéticas son recibidas por el radar después de ser reflejado por el medio. El δf de la diferencia de la frecuencia entre la señal recibida y la señal transmitida es proporcional a la distancia R de la superficie del medio: R=C (velocidad) *δf ()/2/K (cuesta de la diferencia de la frecuencia de la modulación de frecuencia). Porque la velocidad de C ligera y la cuesta K de la modulación de frecuencia se saben, el δf de la diferencia de la frecuencia se puede estimar para obtener la distancia R de la posición de instalación del radar a la superficie material, y entonces con la altura total sabida del tanque, resta la distancia espacial del radar a la superficie material (designada altura vacía) para conseguir la altura del nivel material.

Característica:
1. radar de onda milimétrica, con una exactitud de la medida hasta de ±1mm, y un ángulo muerto mínimo de los 0.1m.
2. El tamaño más pequeño de la antena satisface la medida de las condiciones de trabajo.
3. una variedad de antenas de lente, de ángulo de lanzamiento más pequeño, de energía concentrada, una señal más fuerte del eco, bajo mismas condiciones industriales y de mina, comparadas a otros productos del radar tienen confiabilidad más alta.
4. Con una penetración más fuerte, puede ser utilizado normalmente incluso si hay adherencia y condensación.
5. La gama dinámica de la señal es más grande, y la medida del medio bajo de la constante dieléctrica es más estable.
6. una variedad de modos de la medida, el tiempo de reacción del radar en el modo rápido de la medida son menos que 1S.

Parámetro técnico

Comunicación y depuración
El instrumento se puede eliminar errores con LDM en el campo, y se puede también eliminar errores en el lado de la PC con el software opcional del equipo host. La conexión entre el metro y la PC es como sigue:
para comunicar con:
1. USB al cable serial RS485 (sistema de cuatro cables);
2. USB al cable serial de TTL (sistema de dos hilos);
3. USB al Ciervo-módem (sistema de dos hilos) para la comunicación.
4. Con el depuración de Bluetooth del teléfono móvil, el depuración in situ es más seguro y más conveniente.
5. 4G red, depuración remota a través del módulo remoto.

Tamaño del producto (unidad: milímetro)

Uso del campo
