Lugar de origen: | Porcelana |
Nombre de la marca: | Kacise |
Número de modelo: | KLD801 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de cartón |
Tiempo de entrega: | 5-8 días laborales |
Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Uso: | líquido, líquido corrosivo débil | Gama de medición: | 0-10m |
---|---|---|---|
Proceso de conexión: | rosca/brida | Tamaño de la antena: | antena de lente de 22 mm |
Exactitud: | ± 2 mm | Grado de la protección: | IP67 |
Grado a prueba de explosiones: | Exd IIC T6 Gb | Frecuencia: | 76-81 GHz |
Fuente de alimentación: | sistema de dos hilos/cuatro hilos/seis hilos (DC24V/AC220V) | Salida de señal: | 4~20mA/HART/RS485Modbus |
Alta luz: | El telecontrol elimina errores del sensor del nivel del agua del radar,Metro llano flúido KLD801,Sensor del nivel del agua del radar del hilo |

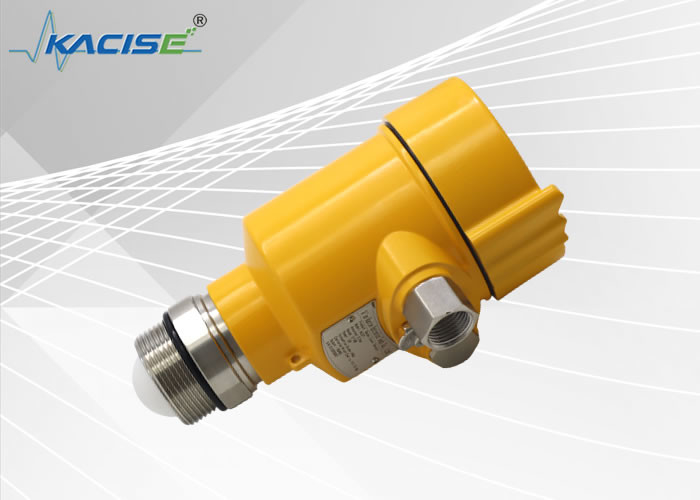

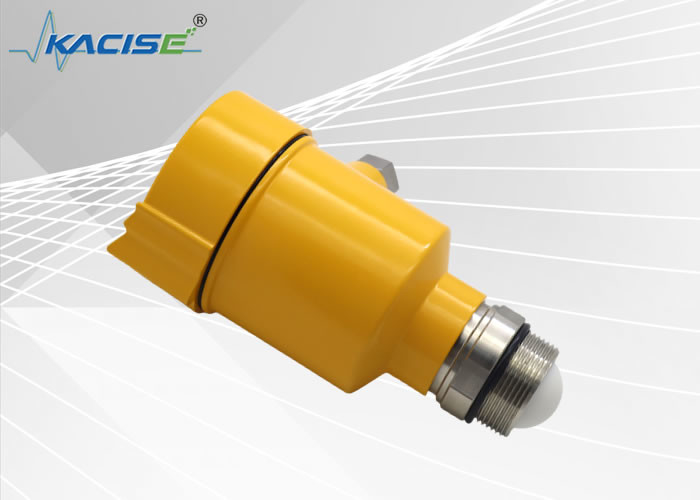

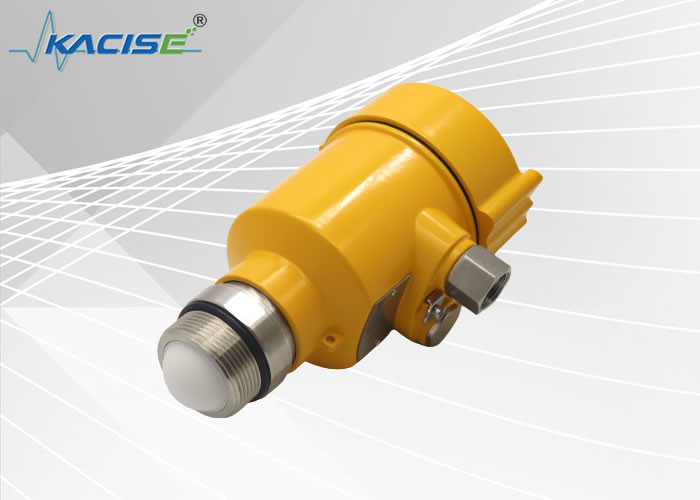

1. Descripción del producto
Los productos de la serie KLD80 son productos de frecuencia modulada del radar de la onda continua (FMCW) que actúan en 76-81GHz, apoyando usos de cuatro cables y de dos hilos. Hay modelos múltiples, el alcance máximo del producto puede alcanzar el 120m, y el ángulo muerto puede alcanzar los 8cm. Debido a su frecuencia de funcionamiento más alta y longitud de onda más corta, es especialmente conveniente para los usos de estado sólido. El método de trabajo de transmitir y de recibir ondas electromagnéticas a través de una lente tiene ventajas únicas en el alto polvo y los ambientes duros de la temperatura (+200°C). El instrumento proporciona el reborde o la fijación roscada, que hace la instalación conveniente y fácil.
Las ventajas principales del metro llano del radar de FM de la serie KLD80 son como sigue:
Comunicación y depuración
El instrumento se puede eliminar errores con LDM en el campo, y se puede también eliminar errores en el lado de la PC con el software opcional del equipo host. La conexión entre el metro y la PC es como sigue:
para comunicar con:
1. USB al cable serial RS485 (sistema de cuatro cables);
2. USB al cable serial de TTL (sistema de dos hilos);
3. USB al Ciervo-módem (sistema de dos hilos) para la comunicación.
4. Con el depuración de Bluetooth del teléfono móvil, el depuración in situ es más seguro y más conveniente.
5. 4G red, depuración remota a través del módulo remoto.
introducción 2.Product
Modelo KLD801 Líquido del uso, líquido corrosivo débil Gama de medición 0-10m Hilo/reborde de proceso de la conexión Antena de lente del tamaño 22m m de la antena ± 2m m de la exactitud Grado IP67 de la protección Grado a prueba de explosiones Exd IIC T6 GB Frecuencia 76-81GHz Sistemas de dos hilos/de cuatro cables/seis del alambre de la fuente de alimentación (DC24V/AC220V) Salida 4~20mA/HART/RS485 Modbus de la señal Exhiba/programador programado con el depuración de la red remota de Bluetooth/5G |
especificaciones 3.Technical
Frecuencia de la transmisión | 76GHz~81GHz |
Gama de medición | los 0~120m (líquido) |
Exactitud de la medida | ±2mm |
Ángulo de haz | 3°/6° |
Gama de Constant Used dieléctrico | ≥2 |
Gama de la fuente de alimentación |
DC24V/AC220V sistema de dos hilos de system/4-wire system/6-wire |
Modo de la comunicación |
Autobús de MODBUS CIERVO |
Salida de la señal |
4~20mA+RS485 4~20mA |
Salida de la falta | 3.8mA, 4mA, 20mA, 21mA, control |
Operación de campo/programación |
128 botones de la matriz de punto del × 64 display/4 se puede equipar del anfitrión la determinación de software |
Temperatura/humedad industriales |
T0: - 40~85℃/≤95%RH; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃ |
Shell Material | Fundición de aluminio, acero inoxidable |
Tipo de la antena | Antena de lente |
Presión de proceso | -0.1~2.5MPa |
Entrada del cable | M20 * 1,5 o 1/2NPT |
Cable recomendado | ² de AWG18 o de 0.75m m |
Grado de protección | IP67 |
Grado a prueba de explosiones | Exd IIC T6 GB |
Método de la instalación | Hilo o reborde |
Peso neto/peso bruto | Configuración al azar |
Tamaño de la caja de embalaje | Configuración al azar |
Frecuencia de la transmisión | 76GHz~81GHz |
dimensiones 4.Structural
Diagrama esquemático del tamaño de la estructura de la conexión del proceso del hilo de tubo en la temperatura ambiente

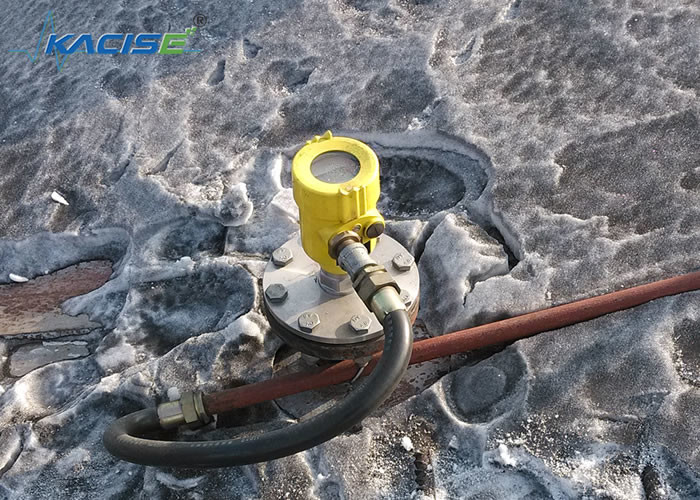

5. Instalación
Dos puntos para la instalación:
(1) alinea el nivel del material de blanco para asegurarse de que es perpendicular al avión llano material;
(2) evita ecos falsos. Vea los puntos siguientes para las condiciones de trabajo típicas.
●Asegúrese de que no haya objetos de interferencia, tales como escaleras y pasos, dentro de la gama del haz.
Diagrama esquemático del cuadro 5 – 1 de la posición de instalación del instrumento
●La instalación del instrumento se asegurará de que el haz de la antena evite la entrada de la alimentación, tal y como se muestra en del cuadro 5-2.
Haz de la antena del cuadro 5 – 2 que evita la entrada de la alimentación
●El instrumento será instalado por lo menos los 20cm lejos de la pared del buque, si no es probable producir lecturas incorrectas, tal y como se muestra en del cuadro 5-3.
Observaciones: El carrete líquido de la instalación de la medida debe ser perpendicular a la tierra.
Cuadro 5 – 3 instalación por lo menos los 20cm lejos de la pared del buque
●El envase sólido del cono se asegurará de que el haz esté dirigido en la parte inferior del tanque tanto cuanto sea posible, si no los resultados de la medida en la parte inferior del tanque pueden ser inexactos, tal y como se muestra en del cuadro 5-4.
Cuadro 5 – 4 el tanque cónico se asegurarán de que el haz esté dirigido en la parte inferior del tanque lo más lejos posible.
6. Esquema eléctrico del producto
6,1 esquema eléctrico de los solos productos de cuatro cables de la fuente de alimentación del recinto 24VDC de la cámara
Fig. esquema eléctrico de 6-1 de productos de cuatro cables
En el uso de sistema de cuatro cables, la salida analógica 4-20mA es dos terminales separados excepto el terminal de la fuente de alimentación 24V. Al mismo tiempo, el sistema de cuatro cables también proporciona 485 terminales de salida, que es conveniente para la conexión y el depuración con PC o el sitio que requiere el interfaz 485.
6,2 esquema eléctrico del solo producto de dos hilos de la fuente de alimentación del recinto 24VDC de la cámara
Esquema eléctrico Fig.6-1 de productos de dos hilos
En el uso de sistema de dos hilos, además del terminal tradicional de la fuente de alimentación (salida 4-20mA), el instrumento también tiene un terminal de comunicación serial, que es conveniente de conectar con el equipo actual de la corriente principal IOT o el equipo de transmisión transparente para teledirigido y eliminar errores.
Modelo Selection Table
metro llano del radar de 80GHz FM
Modelo | Modelo KLD801 |
Licencia |
P de tipo standard (no a prueba de explosiones) Yo de seguridad inherente (Exia IIC T6 GA) Tipo ininflamable de D (Exd IIC T6 GB) |
Conexión de proceso |
Hilos del ½ de G 1 Un reborde DN50/304 Reborde DN80/304 de B Reborde DN100/304 de C Reborde DN125/304 de D Reborde DN150/304 de E Arreglo para requisitos particulares especial de Y |
Tipo/material de la antena |
Antena de lente de P 22m m Arreglo para requisitos particulares especial de Y |
Temperatura de proceso |
Estándar de V (- 40~120℃) Arreglo para requisitos particulares especial de Y |
Unidad electrónica |
2 (4-20) mA/24V DC de dos hilos alambre de la C.C. HART Two de 3 (4-20) mA/24V 4 (4-20) mA/220V DC de cuatro cables 5 RS485/Modbus/24V DC de cuatro cables 6 (4-20) mA/RS485 /24V DC seis salidas duales del alambre |
Recinto/grado de protección |
L sola cavidad de Aluminium/IP67 Cavidad del doble de B Aluminium/IP67 Cavidad de acero inoxidable 304/IP68 de J sola |
Línea entrante del cable |
M M20*1.5 ½ NPT DE N |
