| Lugar de origen: | China (continental) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, |
| Número de modelo: | M18 KUS1000 |
| Cantidad de orden mínima: | 0-100 |
|---|---|
| Detalles de empaquetado: | Caja de carton |
| Tiempo de entrega: | 5-8 días laborales |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 piezas por semana |

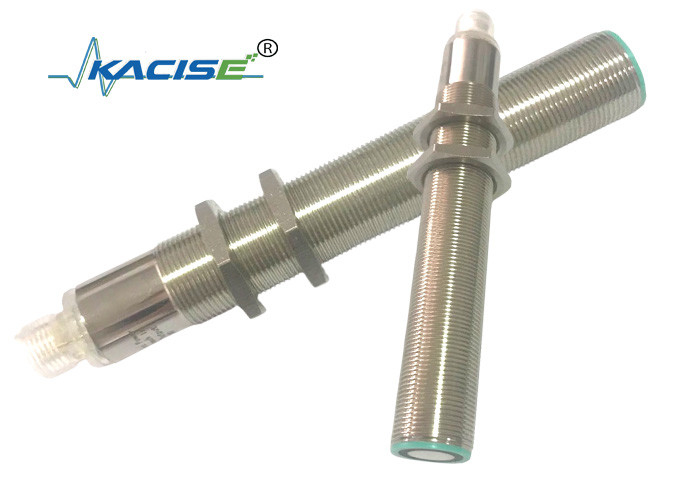

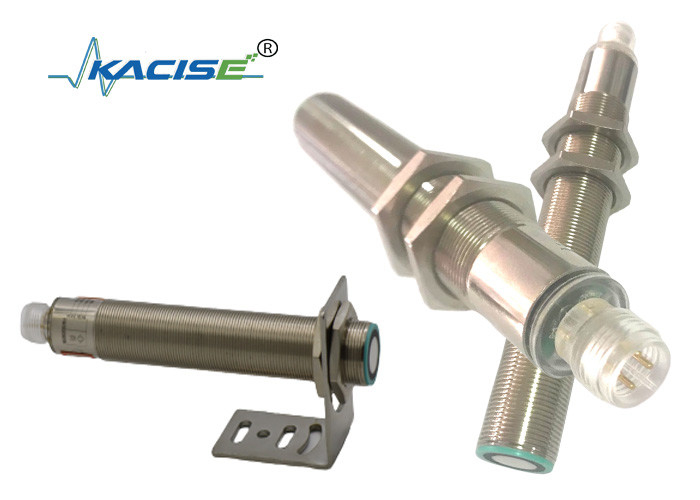

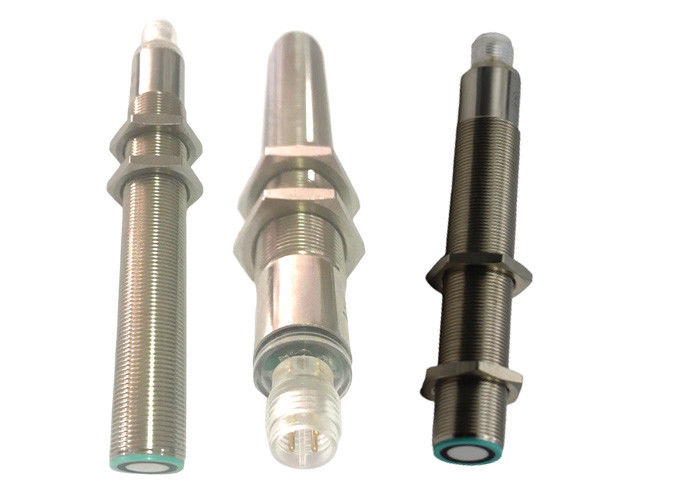

| Producto: | Sensor ultrasónico de la distancia | Gama de la detección: | 50mm~1000m m |
|---|---|---|---|
| Frecuencia del transductor: | 40kHz | Voltaje de funcionamiento: | 24VDC |
| Voltaje de funcionamiento del límite: | 3.6VDC~30VDC | Grado del IP: | IP67 |
| Salida: | RS232/RS485 | ||
| Alta luz: | Sensor llano líquido de la medida RS485,Metro llano flúido del tanque de la cerveza,Metro llano flúido 24VDC |
||
| Detección de la gama | 100… 1000 milímetros |
| Área inutilizable | 0… 100 milímetros |
| Placa estándar de la blanco | 100 milímetros x 100 milímetros |
| Frecuencia del transductor | approx.220 kilociclo |
| Retraso de la respuesta | ms aproximadamente 50 |
| Azul del LED | poder-en |
|
LED amarillo |
indicación del estado que cambia el destellar: objeto de la función del programa detectado |
|
LED rojo |
permanentemente rojo: Error rojo, destellando: la función del programa, se opone no detectado |
| Voltaje de funcionamiento UB | 15… 30 V DC, ondulación el 10% SS |
| Fuente sin carga I0 actual | ≤ 45 mA |
| Tipo entrado | 1 entrada del SEMINARIO |
|
rango de operación A1: - UB… +1 V, rango de operación A2: +6 V… +UB |
|
| impedancia de entrada: > kΩ 4,7; Pulso del programa del SEMINARIO: ≥ 1 s |
| Tipo de la salida | 1 salida E4, NPN NO/NC del interruptor, programable |
| IE clasificado de la corriente de funcionamiento | 200 mA, cortocircuito/sobrecarga protegida |
| Configuración por defecto | Punto que cambia A1: punto que cambia A2 de 70m m: 800m m |
| Caída de voltaje | ≤ 2,5 V |
| Exactitud de repetición | ≤ el 1% |
| Frecuencia que cambia f | ≤ 13 herzios |
| Histéresis H de la gama | el 2% de la distancia de funcionamiento determinada |
| Influencia de la temperatura | el ±1.5% de valor completo |
| Temperatura ambiente | -25… 70℃ (248… 343K) |
| Temperatura de almacenamiento | -40… 85℃ (233… 358K) |
| Conexión | Conector V1 (M12×1), 4-pin |
| Grado de la protección | IP67 |
| Vivienda material | de cobre amarillo, niquelado |
| Transductor |
resina de epoxy/mezcla de cristal hueco de la esfera; poliuretano de la espuma, cubierta PBT |
El sensor ultrasónico ofrece una salida del interruptor con dos puntos que cambian enseñables. Éstos son fijados aplicando el voltaje de fuente - UB o + UB a la entrada del SEMINARIO. El voltaje de fuente se debe aplicar a la entrada del SEMINARIO por lo menos que 1 s.LEDs indica si el sensor ha reconocido la blanco durante el procedimiento del SEMINARIO. El punto que cambia A1 se enseña con - UB, A2 con +UB. Ocho diversas funciones de salida pueden ser fijadas. Punto que cambia, fijando distancia sólo después de poder encendido. El reloj interno puede asegurar no se puede cambiar después de 5 minutos en que poder encendido. Si quiera cambiar el punto que cambia, el usuario puede solamente fijando la distancia de la petición después de recomienzo del poder.
Modo de la ventana del SEMINARIO, función normalmente abierta
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con - UB
- Fije la blanco al punto lejos que cambia
- Punto de transferencia del SEMINARIO A2 con + UB
Modo de la ventana del SEMINARIO, función normalmente cerrada
- Fije la blanco al punto lejos que cambia
- Punto de transferencia del SEMINARIO A2 con - UB
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con + UB
Punto de transferencia del SEMINARIO, función normalmente abierta
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con - UB
- Sensor de la cubierta con la mano o quitar todos los objetos
de detectar la gama
- Punto de transferencia del SEMINARIO A2 con + UB
Punto de transferencia del SEMINARIO, función normalmente cerrada
- Sensor de la cubierta con la mano o quitar todos
objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con - UB
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con + UB
Intervalo grande de la histéresis de TEAC-IN, modo normalmente abierto
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con + UB
- Fije la blanco al punto lejos que cambia
- Punto de transferencia del SEMINARIO A2 con - UB
Intervalo grande de la histéresis de TEAC-IN, modo normalmente cerrado
- Fije la blanco al punto lejos que cambia
- Punto de transferencia del SEMINARIO A2 con + UB
- Blanco determinada para acercar al punto que cambia
- Punto de transferencia del SEMINARIO A1 con - UB
Detección del SEMINARIO de modo normalmente abierto de la presencia de los objetos
- Sensor de la cubierta con la mano o quitar todos los objetos de
detección de la gama
- Punto de transferencia del SEMINARIO A2 con - UB
- Sensor de la cubierta con la mano o quitar todos los objetos de
detección de la gama
- Punto de transferencia del SEMINARIO A2 con + UB
Detección del SEMINARIO de modo normalmente cerrado de la presencia de los objetos
- Sensor de la cubierta con la mano o quitar todos los objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con +UB
- Sensor de la cubierta con la mano o quitar todos los objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con - UB
Configuración por defecto del punto que cambia
Gama de A1=blind, distancia de A2=nominal
| Pantallas LED | ||
| Exhibiciones en dependencia del modo de funcionamiento | LED rojo | LED amarillo |
|
Punto de transferencia del SEMINARIO Objeto detectado Ningún objeto detectó Opóngase incierto (el SEMINARIO inválido) |
de flashes encendido |
flashes apagado apagado |
| Operación normal | apagado | Estado que cambia |
| Falta | en | Estado anterior |
5. condiciones de la instalación
Si el sensor está instalado en la caída de la temperatura del ambiente debajo de 0℃, debe hacer bien en las medidas protectoras. En caso del montaje directo del sensor en un agujero directo usando las nueces de acero, tiene que ser fijado en el centro del hilo de vivienda.
