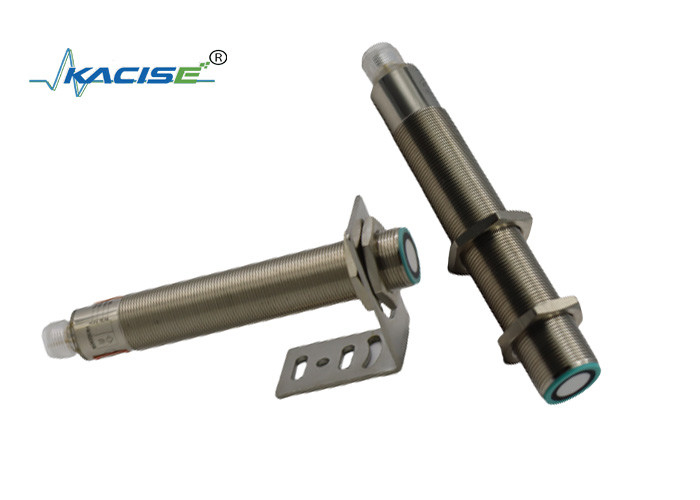

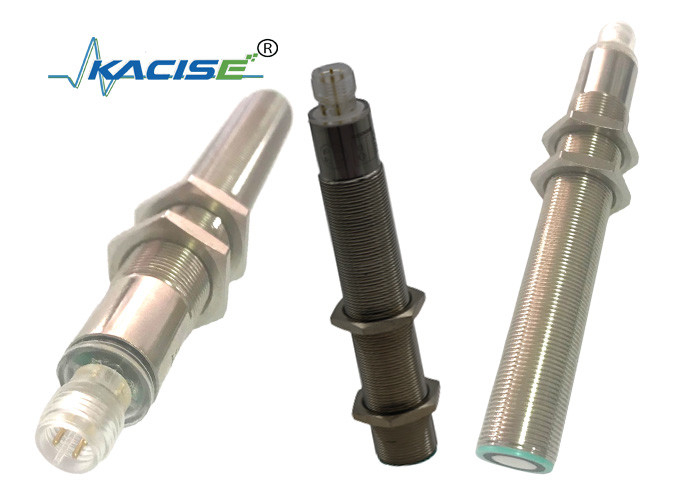

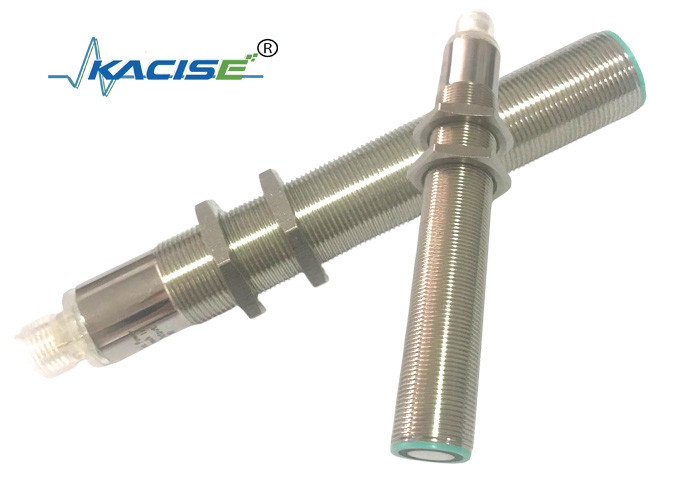

el metro llano flúido llano RS485 del sensor IP67 del tanque líquido del 1m hizo salir

Medidor de nivel de líquido ultrasónico de bajo costo con señal de salida RS485, sensor ultrasónico de nivel de agua para tanques

El sensor ultrasónico cuenta con una salida de conmutación con dos puntos de conmutación enseñables. Estos se configuran aplicando el voltaje de alimentación - UB o + UB a la entrada TEACH-IN. El voltaje de alimentación debe aplicarse a la entrada TEACH-IN durante al menos 1 s. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN. El punto de conmutación A1 se enseña con - UB, A2 con +UB. Se pueden configurar ocho funciones de salida diferentes.

Punto de conmutación, Configuración de la distancia solo después de encender. El reloj interno puede asegurar que no se cambie después de 5 minutos al encender. Si desea cambiar el punto de conmutación, el usuario solo puede configurar la distancia solicitada después de reiniciar la alimentación.

• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con - UB
• Establecer el objetivo en el punto de conmutación lejano
• TEACH-IN punto de conmutación A2 con + UB

• Establecer el objetivo en el punto de conmutación lejano
• TEACH-IN punto de conmutación A2 con - UB
• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con + UB

• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con - UB
• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con + UB

• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con - UB
• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con + UB

• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con + UB
• Establecer el objetivo en el punto de conmutación lejano
• TEACH-IN punto de conmutación A2 con - UB

• Establecer el objetivo en el punto de conmutación lejano
• TEACH-IN punto de conmutación A2 con + UB
• Establecer el objetivo en el punto de conmutación cercano
• TEACH-IN punto de conmutación A1 con - UB

• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con - UB
• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con + UB

• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con +UB
• Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
• TEACH-IN punto de conmutación A2 con -UB

A1=rango ciego, A2=distancia nominal

Si el sensor se instala a una temperatura ambiente inferior a 0℃, debe tomar buenas medidas de protección. En caso de montaje directo del sensor en un orificio pasante utilizando las tuercas de acero, debe fijarse en el centro de la rosca de la carcasa.
