Lugar de origen: | Porcelana |
Nombre de la marca: | Kacise |

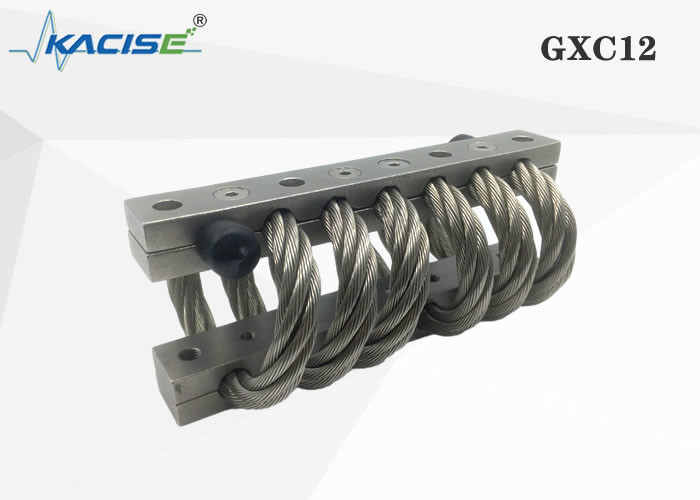

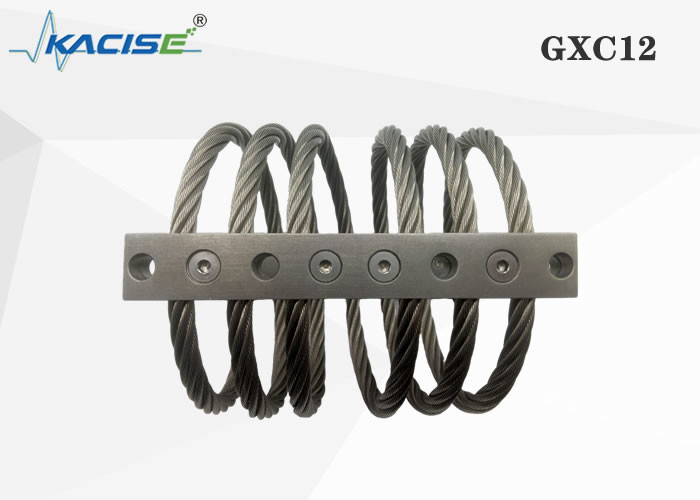

Número de modelo: | GXC12 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de cartón |
Tiempo de entrega: | 5-8 días laborales |
Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Longitud: | 178 mm | Anchura: | 84/89/105/108/114/121/140 milímetro |
---|---|---|---|
Alto: | 71/74/76/83/89/105/108m m | Orificios de montaje: | M8 |
Frecuencia de resonancia: | 5-10 HZ | Distancia del orificio de montaje exterior/L1(mm): | 156/155.6 |
Distancia del orificio de montaje interior/L2(mm): | 66/66.6 | Deformación vertical máxima (mm): | 34/37/40/44.7/49/66/68 |
Carga estática vertical (Kg): | 109/102/80/73/72/39/32 | Rigidez estática vertical (Kg/mm): | 27.5/24/18/15.4/13.7/6.5/5.1 |
Rigidez dinámica vertical (Kg/mm): | 13.5/11.4/8.4/6.8/6/2.5/2 | Deformación máxima 45° (mm): | 47.8/51.8/56/63/71/91/95 |
Carga estática 45° (Kg): | 89/82/66/62/60/34/28 | Rigidez estática de 45°(Kg/mm): | 17.7/15.6/12/10/9/4.5/3.6 |
Rigidez dinámica 45° (Kg/mm): | 7.7/6.6/4.9/4/3.5/1.6/1.2 | Deformación máxima de la suspensión lateral (mm): | 36/39/42/47/52.8/68/71 |
Carga estática colgante lateral (Kg): | 68/64/48/46/44/20/15.6 | Rigidez estática colgante lateral (Kg/mm): | 9.8/8.4/5.8/4.9/4.4/2/1.5 |
Rigidez suspensión lateral (Kg/mm): | 7.7/6.5/4.8/4.1/3.8/1.5/1 | Material: | SS304 |
Peso (kilogramos): | 0.83/0.85/0.90/0.95/0.98/1.07/1.2 | Ya sea para admitir la personalización del producto: | Sí |
Alta luz: | Aislador de vibración direccional de la cuerda de alambre de Omni,Aislador no linear de la cuerda de alambre de la tiesura,aisladores de choque de la cuerda de alambre de 178m m |
Introducción de aisladores de la cuerda de alambre de la serie JGX
Los aisladores de la cuerda de alambre son montajes de montaje estables de la cuerda de alambre trenzado de alta calidad llevada a cabo con los criados rugosos del metal. Cada elemento de aislamiento tiene característica de respuesta específica determinada por el diámetro de la cuerda de alambre, el número de filamentos, la longitud de cable, la torsión o la endecha del cable, y el número de cables por la sección.
El humedecer inherente es proporcionado por la histéresis de la flexión, es decir, el frotamiento y la fricción del desplazamiento entre los filamentos de la cuerda de alambre.
Los aisladores de la cuerda de alambre proveen de niveles más altos de aislamiento que cualquier otro medio o diseño, humedecer excelente de la vibración. Los soportes del cable son verdad únicos, adaptado a un espectro de los requisitos físicos y que dirigen tan amplios que incluye casi cada necesidad del aislamiento. Han puesto para descansar la noción que un solo soporte no puede manejar choque y la vibración.
Aisladores de la cuerda de alambre de la serie JGX, tiesura variable de la dimensión de la característica 3 y el humedecer variable, que proporcionan la vibración y el aislamiento excelentes del choque en ambientes duros en una gama prácticamente ilimitada de usos – aviones, naves, los tanques, camión de registración del campo petrolífero.
Diseñado para refrenar la interferencia del cable de la corriente continua, los aisladores de la cuerda de alambre de la serie JGX ofrecen modo común excelente y el funcionamiento diferenciado del filtro de modo, que han estado utilizando extensamente en muchas clases de equipos electrónicos que tienen AC/DC, DC/AC, convertidor del interruptor de DC/DC o utilizar DC como su poder.
La gama portadora estática es de 1kg a 1T, que cubre muchas clases de requisitos y demandas de nuestros clientes y consigue los derechos de los clientes estables después de su lanzamiento en mercado interior.
Además de la serie JGX para cubrir la demanda convencional de la carga estática, agradable para visitar nuestra página web www.kacise.com para ver nuestras otras tres series, GH, GX y GN, que todas se diseñan para la vibración y el aislamiento fuertes del choque.
Gráfico de tallas del producto
Número del producto | Alto (milímetros) | Anchura (milímetros) | Peso del producto (kilogramos) | Método de la instalación | Tamaño del agujero (milímetros) | Tamaño del hilo (milímetros) | Forma cónica del contrataladro | |
JGX-127-8-X-3648-A-S | 71 | ± 2,54 | 84 | 0,83 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | el 90° |
JGX-127-8-X-3047-A-S | 74 | 89 | 0,85 | |||||
JGX-127-8-X-2869-A-S | 76 | 105 | 0,90 | |||||
JGX-127-8-X-2313-A-S | 83 | 108 | 0,95 | |||||
JGX-127-8-X-1957-A-S | 89 | 114 | 0,98 | |||||
JGX-127-8-X-1735-A-S | 105 | 121 | 1,07 | |||||
JGX-127-8-X-1512-A-S | 108 | 140 | 1,2 |
Hachas del aislador:
Los aisladores de la cuerda de alambre son aisladores multiaxiales. El diagrama abajo incluye definiciones del eje de la carga y consideraciones de la desviación.
El humedecer: Típicamente 5-15%, dependiendo de tamaño y de nivel de introducción de datos. Para las consideraciones que humedecen específicas, consulte por favor Kacise.
Instalación
Ofrecemos una gama completa de instalaciones, incluyendo, el agujero estamos instalados, tornillo principal avellanado para instalar, la instalación del hilo, las opciones de superior y tablillas y agujeros de montaje más bajos pueden ser configuración flexible. Proporcionamos pulgada estándar de dos órdenes y métrico, resuelva el equipo, la importación y la exportación nacionales y extranjeros de los requisitos de equipo. Los revestimientos de la cuerda de alambre de acero, clientes pueden según nuestra especificación de producto de acuerdo con el número de vueltas de la selección y de la reservación del producto de la cuerda de alambre. El menos número de vueltas es 2 revestimientos, el más de uso general es 12 revestimientos, se puede también modificar para requisitos particulares según la petición del cliente.
Los diagramas abajo ilustran orientaciones de montaje típicas.
Los aisladores de la cuerda de alambre son compuestos por las barras de retención de retención de acero inoxidables del cable y de aluminio del barra o inoxidables, que proporcionan el efecto excelente del aislamiento. Son más pequeños que los tradicionales y adoptan sus ventajas. Con su punto de montaje, los modelos y vibración del tamaño que prensaban, podrían cumplir todos los requisitos de la industria, de la defensa y de otras.
Tres nuevos tipos (GH, GX y GR) se diseñan para cumplir los requisitos de vibrar el aislamiento.
Uso
