Lugar de origen: | Porcelana |
Nombre de la marca: | Kacise |
Número de modelo: | GXB12 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de cartón |
Tiempo de entrega: | 5-8 días laborales |
Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Longitud: | 216 mm | Anchura: | 84/89/105/108/114/121/140 milímetro |
---|---|---|---|
Alto: | 71/74/76/83/89/105/108m m | Orificios de montaje: | M8 |
Frecuencia de resonancia: | 5-10 HZ | Distancia del orificio de montaje exterior/L1(mm): | 156/155.6 |
Distancia del orificio de montaje interior/L2(mm): | 66/66.6 | Deformación vertical máxima (mm): | 34/37/40/44.7/49/66/68 |
Carga estática vertical (Kg): | 146/135/106/97/93/53/42 | Rigidez estática vertical (Kg/mm): | 36.6/32/24/20/18/8.6/6.6 |
Rigidez dinámica vertical (Kg/mm): | 17.9/15.2/11/9/7.9/3.3/2.6 | Deformación máxima 45° (mm): | 47.8/51.8/56/63/71/91/95 |
Carga estática 45° (Kg): | 117/109/89/82/77.8/46.7/37 | Rigidez estática de 45°(Kg/mm): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
Rigidez dinámica 45° (Kg/mm): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Deformación máxima de la suspensión lateral (mm): | 36/39/42/47/52.8/68/71 |
Carga estática colgante lateral (Kg): | 91/86/66/62/60/26/20 | Rigidez estática colgante lateral (Kg/mm): | 13/11.2/7.8/6.5/6/2.7/1.9 |
Rigidez suspensión lateral (Kg/mm): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Material: | SS304 |
Peso (kilogramos): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Ya sea para admitir la personalización del producto: | Sí |
Alta luz: | Reduzca el aislador de vibración de la cuerda de alambre del ruido,Aislador de vibración de la cuerda de alambre de acero,Aisladores de choque de la cuerda de alambre M8 |
Descripción de producto

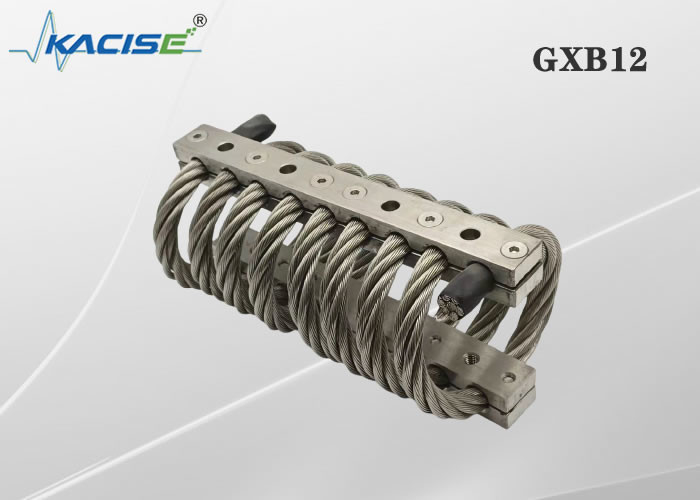

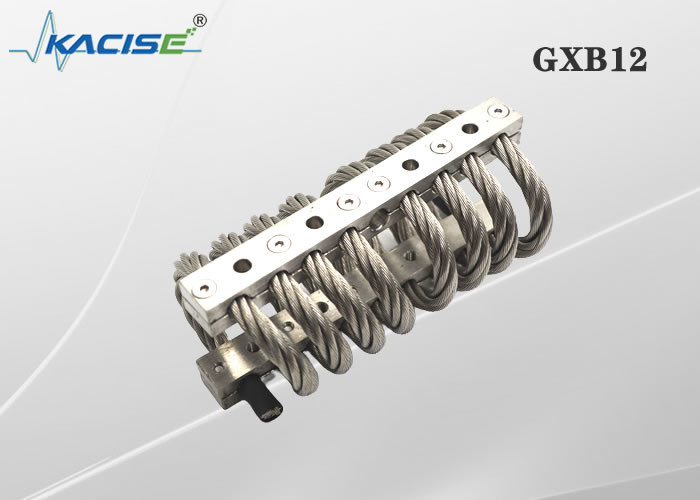

El aislador de vibración de la cuerda de alambre es marco de acero de acero de carbono o inoxidable y el estándar del cable de acero inoxidable según el ciertos cálculo y diseño del módulo de elástico y fabricación de dispositivo de la vibración y de la amortiguación de choque. Puede absorber con eficacia la vibración y la energía del impacto, el dispositivo de protección, reduce ruido. El propósito de proporciona la alta confiabilidad de la vida y de sistema del equipo. Nuestra compañía produce el aislador de vibración de la cuerda de alambre de acero puede absorber con eficacia la vibración y el impacto, reduce ruido. Utilizamos los materiales y el tratamiento de superficie, métodos del control de calidad, las propiedades del producto sí mismo, garantizamos los productos en la temperatura alta-baja, el ambiente químico de la corrosión, las propiedades fuertes de la oxidación-reducción, mucho el polvo y el ambiente de la alta fricción, excelente rendimiento, estable y confiable. Mi compañía ampliamente utilizada en aislador de vibración de la cuerda de alambre, el transporte comercial, la aviación de la navegación, la ingeniería química, la construcción de la defensa nacional y otros campos.
Materiales y productos de los finales
Cable de la cuerda de alambre, hemos adoptado el acero inoxidable del estándar internacional 304, material de la madera contrachapada, allí somos tres aceros ordinarios, 304 materiales inoxidables de la aleación de acero y de aluminio 6061-T6. Todas las superficies se hacen del tratamiento de superficie de la madera contrachapada para asegurarse que ésa cumple los estándares industriales relevantes y los requisitos estándar militares.
Puede elegir tener cuerda de alambre caliente superficial de la galvanización o el material de revestimiento de la superficie tal como nilón, puede aumentar con eficacia el funcionamiento del producto en ambientes duros.
Gráfico de tallas del producto
Número del producto | Alto (milímetros) | Anchura (milímetros) | Peso del producto (kilogramos) | Método de la instalación | Tamaño del agujero (milímetros) | Tamaño del hilo (milímetros) | Forma cónica del contrataladro | |
JGX-127-6-X-2736-A-S | 71 | ± 2,54 | 92 | 1,36 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | el 90° |
JGX-127-6-X-2291-A-S | 74 | 102 | 1,43 | |||||
JGX-127-6-X-2157-A-S | 76 | 105 | 1,5 | |||||
JGX-127-6-X-1735-A-S | 83 | 121 | 1,67 | |||||
JGX-127-6-X-1468-A-S | 89 | 133 | 1,81 | |||||
JGX-127-6-X-1290-A-S | 105 | 144 | 2,02 | |||||
JGX-127-6-X-1134-A-S | 108 | 156 | 2,18 |
Hoja de datos de prueba del ajuste de prensa de la dirección de Pz
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-6-X-2736-A-S | 2736 | 32 | 716 | 352 |
2 | JGX-127-6-X-2291-A-S | 2291 | 38,1 | 531 | 246 |
3 | JGX-127-6-X-2157-A-S | 2157 | 43,2 | 461 | 208 |
4 | JGX-127-6-X-1735-A-S | 1735 | 48,8 | 343 | 147 |
5 | JGX-127-6-X-1468-A-S | 1468 | 59,9 | 256 | 103 |
6 | JGX-127-6-X-1290-A-S | 1290 | 74,7 | 196 | 72 |
7 | JGX-127-6-X-1134-A-S | 1134 | 85,9 | 154 | 54 |
8 | JGX-127-6-X-912-A-S | 912 | 102,6 | 111 | 37 |
45° inclinó la hoja de datos de prueba de carga de la colocación de la prensa
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-6-X-2736-A-S | 1935 | 44,7 | 405 | 177 |
2 | JGX-127-6-X-2291-A-S | 1624 | 52,8 | 298 | 126 |
3 | JGX-127-6-X-2157-A-S | 1535 | 61 | 263 | 105 |
4 | JGX-127-6-X-1735-A-S | 1223 | 68,6 | 194 | 74 |
5 | JGX-127-6-X-1468-A-S | 1045 | 84,8 | 144 | 51 |
6 | JGX-127-6-X-1290-A-S | 912 | 105,7 | 110 | 37 |
7 | JGX-127-6-X-1134-A-S | 801 | 121,9 | 88 | 28 |
8 | JGX-127-6-X-912-A-S | 623 | 144,8 | 62 | 19 |
Hoja de datos de prueba de carga del balanceo del esquileo
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-6-X-2736-A-S | 1490 | 33 | 221 | 221 |
2 | JGX-127-6-X-2291-A-S | 1223 | 40,1 | 156 | 156 |
3 | JGX-127-6-X-2157-A-S | 1134 | 45,2 | 130 | 130 |
4 | JGX-127-6-X-1735-A-S | 912 | 50,8 | 91 | 91 |
5 | JGX-127-6-X-1468-A-S | 601 | 56,9 | 60 | 60 |
6 | JGX-127-6-X-1290-A-S | 445 | 77,7 | 46 | 46 |
7 | JGX-127-6-X-1134-A-S | 334 | 90,9 | 33 | 33 |
8 | JGX-127-6-X-912-A-S | 222 | 107,7 | 23 | 23 |
Parametrización para la optimización del tratamiento: tiesura de la vibración y tiesura del impacto (kilovoltio o Ks):
La tiesura de los aisladores de la cuerda de alambre es no lineal. Hay una diferencia grande en tiesura entre las deformaciones pequeñas y grandes.
Los usuarios pueden calcular y seleccionar según los parámetros probados en el manual del producto y la fórmula que damos, o nos entran en contacto con, y nuestros ingenieros proveerán de usted la dirección de la selección.
Gráfico de tallas del producto
Instalación
Ofrecemos una gama completa de instalaciones, incluyendo, el agujero estamos instalados, tornillo principal avellanado para instalar, la instalación del hilo, las opciones de superior y tablillas y agujeros de montaje más bajos pueden ser configuración flexible. Proporcionamos pulgada estándar de dos órdenes y métrico, resuelva el equipo, la importación y la exportación nacionales y extranjeros de los requisitos de equipo. Los revestimientos de la cuerda de alambre de acero, clientes pueden según nuestra especificación de producto de acuerdo con el número de vueltas de la selección y de la reservación del producto de la cuerda de alambre. El menos número de vueltas es 2 revestimientos, el más de uso general es 12 revestimientos, se puede también modificar para requisitos particulares según la petición del cliente.
