Lugar de origen: | Porcelana |
Nombre de la marca: | Kacise |
Número de modelo: | GXB16 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | caja de cartón |
Tiempo de entrega: | 5-8 días laborales |
Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100+ |
Longitud: | 216 mm | Anchura: | 92/102/105/121/133/144/156/180m m |
---|---|---|---|
Alto: | 76/83/89/95/108/124/137/155m m | Orificios de montaje: | M8 |
Frecuencia de resonancia: | 5-10 HZ | Distancia del orificio de montaje exterior/L1(mm): | 156/155.6 |
Distancia del orificio de montaje interior/L2(mm): | 66/66.6 | Deformación vertical máxima (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
Carga estática vertical (Kg): | 364/304/286/231/195/173/151/120 | Rigidez estática vertical (Kg/mm): | 95/70/61/45/34/26/20/14 |
Rigidez dinámica vertical (Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | Deformación máxima 45° (mm): | 44.7/52.8/61/68/84/105/121/144 |
Carga estática 45° (Kg): | 258/215/204/162/140/122/106/82 | Rigidez estática de 45°(Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
Rigidez dinámica 45° (Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Deformación máxima de la suspensión lateral (mm): | 33/40/45/50/56.9/77.7/90/107 |
Carga estática colgante lateral (Kg): | 240/171/155/120/80/60/44/28 | Rigidez estática colgante lateral (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
Rigidez suspensión lateral (Kg/mm): | 25/17/14/10/5/4/3/2.2 | Material: | SS304 |
Peso (kilogramos): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Ya sea para admitir la personalización del producto: | Sí |
Alta luz: | Aislador de vibración de la cuerda de alambre de la oxidación,Aislador de la cuerda de alambre del ambiente de la propiedad,Aislador de vibración de la cuerda de alambre 5HZ |
Descripción de producto

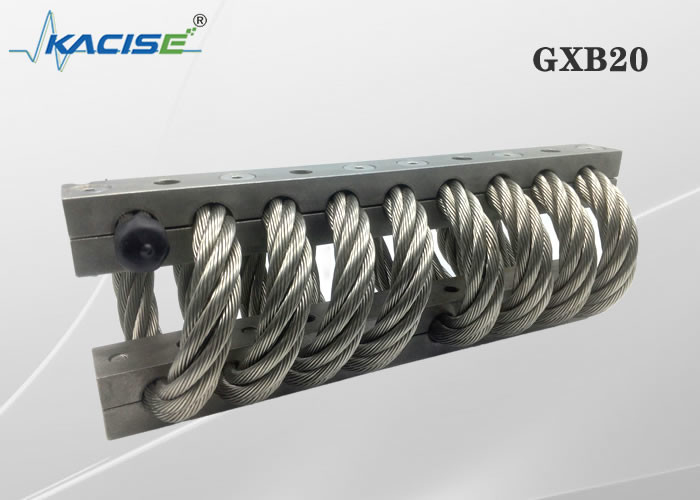

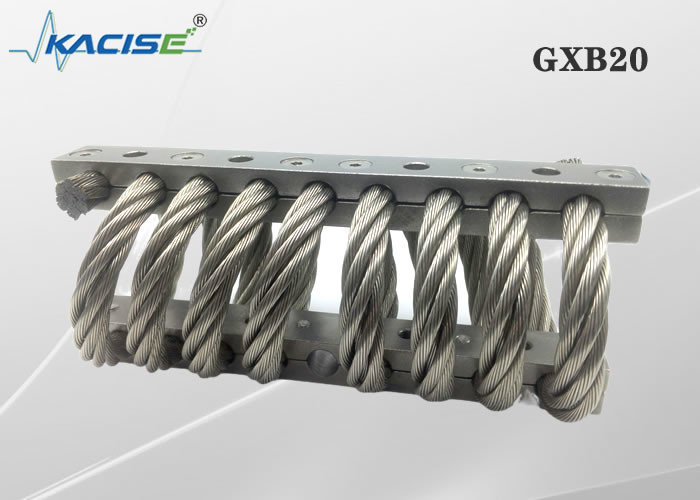

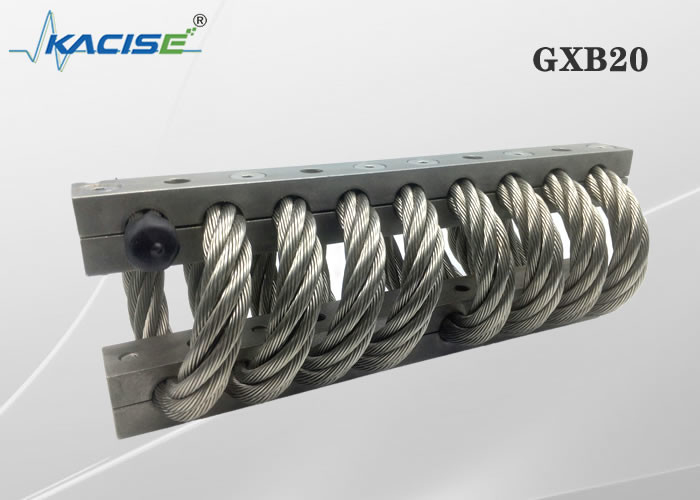

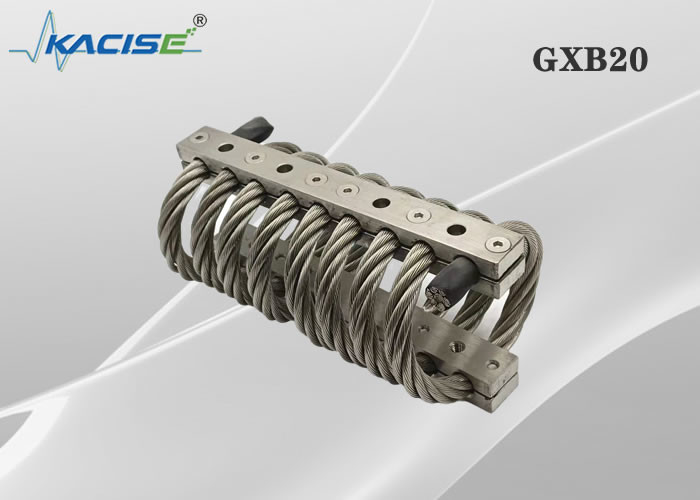

El aislador de vibración de la cuerda de alambre es una vibración y un dispositivo amortiguador que se calcula y se diseña con un acero de carbono o un esqueleto de acero inoxidable y un cable de acero inoxidable estándar según cierto módulo de elástico. Puede absorber con eficacia energía de la vibración y del impacto, proteger el equipo y reducir ruido. El propósito de proporcionar altas vida del equipo y confiabilidad de sistema. El aislador de vibración de la cuerda de alambre producido por nuestra compañía puede absorber con eficacia la vibración, afectar y reducir ruido. El proceso del tratamiento del material y de superficie, método del control de calidad, y las propiedades únicas del producto sí mismo asegurarse de que el producto tenga excelente rendimiento en temperatura ultraalta y baja, el ambiente químico de la corrosión, la oxidación fuerte y el ambiente fuerte del ambiente de la propiedad de la reducción, polvorienta y de la alta fricción, confiable y estable.
Los aisladores de vibración de la cuerda del alambre de nuestra compañía son ampliamente utilizados en el transporte comercial, navegación y aviación, automatización química, construcción de la defensa nacional y otros campos.
Método de la instalación
Proporcionamos una gama completa de métodos de la instalación, incluyendo la instalación del por-agujero, las placas de fijación con abrazadera principales avellanadas de la instalación del tornillo, de la instalación del hilo, superiores y más bajas, y la opción de los tipos del agujero de montaje puede ser configurada fexiblemente. Proporcionamos dos estándares que ordenan, imperial y métrico, para cumplir los requisitos del equipo nacional y extranjero, y del equipo de la importación y de la exportación.
El número de vueltas de la cuerda de alambre, clientes puede seleccionar y pedir productos según el número de vueltas de la cuerda de alambre según nuestras especificaciones de producto. El número mínimo de revestimientos es 2 revestimientos, y el más de uso general es 12 revestimientos. Puede también ser modificada para requisitos particulares según requisitos de cliente.
Gráfico de tallas del producto
Número del producto | Alto (milímetros) | Anchura (milímetros) | Peso del producto (kilogramos) | Método de la instalación | Tamaño del agujero (milímetros) | Tamaño del hilo (milímetros) | Forma cónica del contrataladro | |
JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | el 90° |
JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 |
Hoja de datos de prueba del ajuste de prensa de la dirección de Pz
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° inclinó la hoja de datos de prueba de carga de la prensa que cabía
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Esquile la hoja de datos rodante de prueba de carga
Número de la curva | Número del producto | Carga estática (N) | Deformación máxima (milímetros) | Tiesura kilovoltio kN/m de la vibración | Tiesura Ks kN/m del impacto |
1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Parametrización para la optimización del tratamiento: tiesura de la vibración y tiesura del impacto (kilovoltio o Ks):
La tiesura de los aisladores de la cuerda de alambre es no lineal. Hay una diferencia grande en tiesura entre las deformaciones pequeñas y grandes.
Los usuarios pueden calcular y seleccionar según los parámetros probados en el manual del producto y la fórmula que damos, o nos entran en contacto con, y nuestros ingenieros proveerán de usted la dirección de la selección.
Gráfico de tallas del producto
Guía para la instalación del aislador de la cuerda de alambre
1. Antes de la instalación, comprobar por favor cuidadosamente si el agujero de montaje hace juego el agujero de montaje del aislador de vibración, por ejemplo si el hilo es lo mismo, del etc.
2, el agujero de la instalación es limpios, allí no es ninguna rebaba, moho, daño y otros defectos.
3. Puesto que el aislador de vibración es un componente elástico, necesita un espacio poco movible al trabajar. Antes de la instalación, comprobar por favor cuidadosamente si hay algún equipo que afecta a la instalación en la pieza de la instalación y si el espacio movible del aislador de vibración es bastante. Compruebe por favor si el aislador de vibración está en buenas condiciones y no tiene ningún defecto antes de la instalación.
4. Prepare un destornillador y una palanca convenientes.
5, primero instalar el aislador al equipo pesado o al equipo fijo, tornillos de la instalación no necesitan apretar, de modo que el aislador pueda ser levemente activo.
6. Instale el dispositivo de conexión en el otro lado del aislador de vibración. Si el agujero de montaje se alinea mal levemente, usted puede mover el aislador de vibración o utilizar una palanca para alinear el agujero de montaje del aislador de vibración con el agujero de montaje del equipo, y después para atornillar el tornillo de fijación.
7. Después de fijar la posición del dispositivo, apriete todos los tornillos de fijación.
