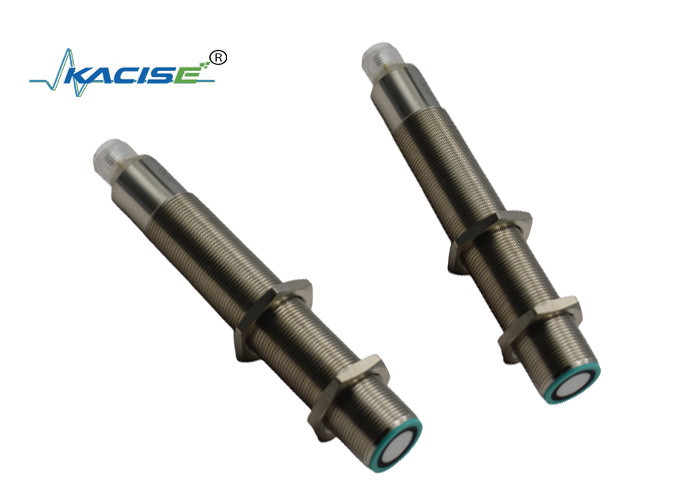

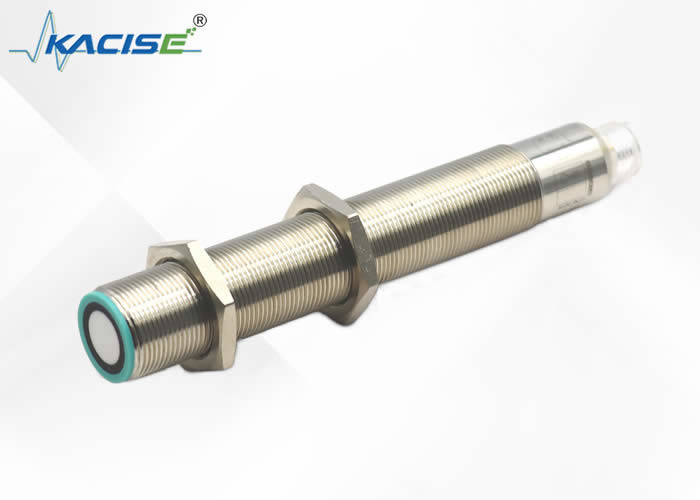

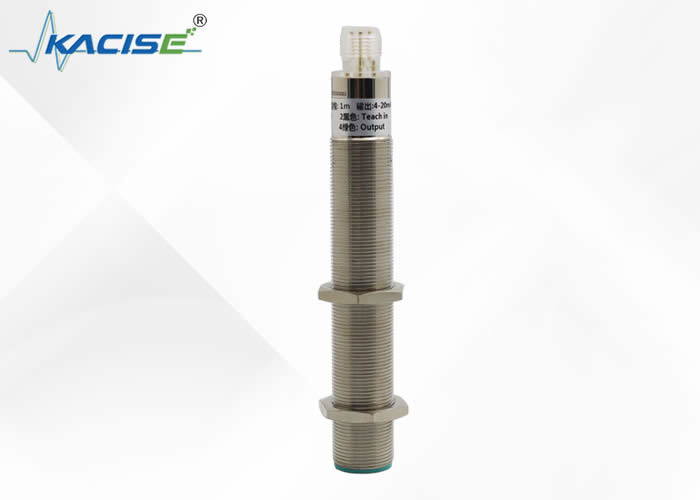

RS232 Salida 1m Medidor de nivel ultrasónico 40KHZ Frecuencia IP67 Sensor de nivel de agua del tanque

El sensor ultrasónico dispone de una salida de interruptor con dos puntos de conmutación instruibles, que se ajustan aplicando el voltaje de alimentación - UB o + UB a la entrada TEACH-IN.La tensión de alimentación deberá aplicarse a la entrada TEACH-IN durante al menos 1 s.. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN. El punto de conmutación A1 se enseña con - UB, A2 con +UB. Se pueden configurar ocho funciones de salida diferentes.

El reloj interno puede asegurar que no se puede cambiar después de 5 minutos cuando la energía está encendida.el usuario sólo puede establecer la distancia de la solicitud después de reinicio de la energía.

• Modo de ventana TEACH-IN, función normalmente abierta
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación TEACH-IN A1 con - UB
  • Establecer el objetivo en el punto de conmutación lejano
  • Punto de conmutación de TEACH-IN A2 con + UB
• Modo de ventana TEACH-IN, función normalmente cerrada
  • Establecer el objetivo en el punto de conmutación lejano
  • Punto de conmutación TEACH-IN A2 con - UB
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación de TEACH-IN A1 con + UB
• Punto de conmutación TEACH-IN, función normalmente abierta
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación TEACH-IN A1 con - UB
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación de TEACH-IN A2 con + UB
• Punto de conmutación TEACH-IN, función normalmente cerrada
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación TEACH-IN A2 con - UB
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación de TEACH-IN A1 con + UB
• TEACH-IN gran intervalo de histeresis, en modo normalmente abierto
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación de TEACH-IN A1 con + UB
  • Establecer el objetivo en el punto de conmutación lejano
  • Punto de conmutación TEACH-IN A2 con - UB
• TEACH-IN gran intervalo de histeresis, modo normalmente cerrado
  • Establecer el objetivo en el punto de conmutación lejano
  • Punto de conmutación de TEACH-IN A2 con + UB
  • Establezca el objetivo cerca del punto de cambio.
  • Punto de conmutación TEACH-IN A1 con - UB
• Detección de presencia de objetos en modo abierto
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación TEACH-IN A2 con - UB
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación de TEACH-IN A2 con + UB
• Detección de presencia de objetos en modo normalmente cerrado
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación de TEACH-IN A2 con +UB
  • Cubrir el sensor con la mano o quitar todos los objetos del rango de detección
  • Punto de conmutación TEACH-IN A2 con -UB

A1 = rango ciego, A2 = distancia nominal

Si el sensor está instalado a una temperatura ambiente inferior a 0°C, debe funcionar bien en las medidas de protección.debe fijarse en el centro del hilo de la carcasa.
