| Lugar de origen: | Porcelana |
| Nombre de la marca: | Kacise |
| Número de modelo: | GXB28-600 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 5-8 días laborales |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Longitud: | 370 mm | Ancho: | 178 mm |
|---|---|---|---|
| Alto: | 159 mm | Orificios de montaje: | M12 |
| Frecuencia de resonancia: | 5-10 HZ | Distancia del orificio de montaje exterior/L1(mm): | 268/266.7 |
| Distancia del orificio de montaje interior/L2(mm): | 114/114.3 | Deformación vertical máxima (mm): | 74,9 |
| Carga estática vertical (Kg): | 845 | Rigidez estática vertical (Kg/mm): | 127 |
| Rigidez dinámica vertical (Kg/mm): | 46,9 | Deformación máxima 45° (mm): | 105 |
| Carga estática 45° (Kg): | 601 | Rigidez estática de 45°(Kg/mm): | 71 |
| Rigidez dinámica 45° (Kg/mm): | 23.5 | Deformación máxima de la suspensión lateral (mm): | 77 |
| Carga estática colgante lateral (Kg): | 289 | Rigidez estática colgante lateral (Kg/mm): | 29 |
| Rigidez suspensión lateral (Kg/mm): | 24 | Material: | SS304 |
| Peso (kg): | 9.9 | Ya sea para admitir la personalización del producto: | Sí |
Descripción del producto

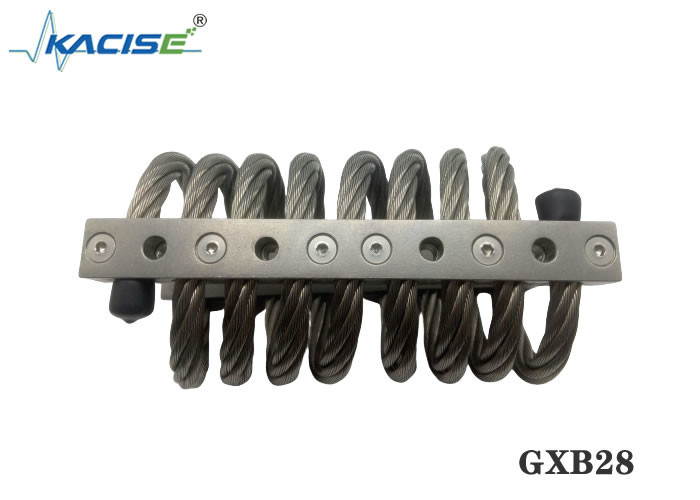

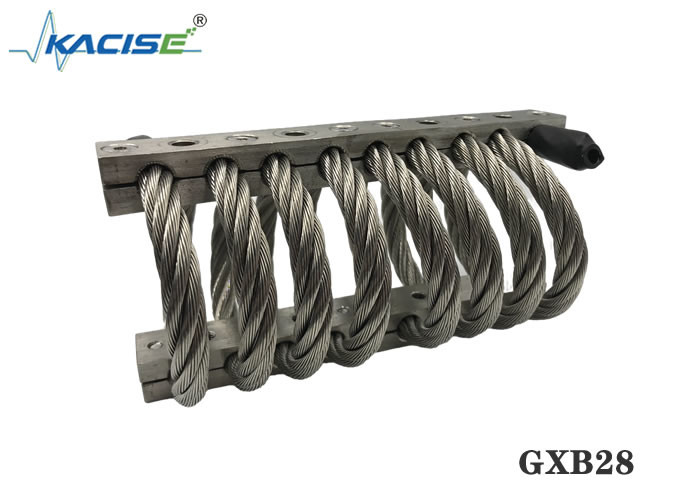

Los aisladores autoelevables de la serie GXB28 son aisladores de cable en espiral alojados.Los aisladores de cable de acero helicoidales están hechos de cable de acero estándar helicoidal sujeto con barras de retención de metal resistente.Este diseño proporciona un excelente aislamiento contra impactos y vibraciones.El aislador de cable de acero se ha utilizado tradicionalmente en aplicaciones militares/aeroespaciales.
El Grupo Kacise ha combinado su tecnología militar/aeroespacial en el GXB28 para producir un sistema de piso elevable que atenuará el impacto con un desplazamiento mínimo mientras proporciona la amortiguación inherente proporcionada por la fricción deslizante entre los hilos del cable de acero.El aislador de cuerda de alambre es un excelente candidato para grandes gimnasios que tienen impacto y choque de cintas de correr/equipo de ejercicio y actividades de levantamiento de pesas.
El aislador de cable metálico está incorporado en una carcasa de acero soldado que está incrustado en el piso de concreto.El GXB28 tiene un puerto de acceso que puede intercambiar el aislador y presenta el sistema de ajuste tipo Jack-up similar a los aisladores ANFF y ASFF.El GXB28 se puede fabricar para varios espesores de piso.
Tabla de tallas del producto
| Número de producto | Alto (mm) | Ancho (mm) | Peso del producto (kg) | Metodo de instalacion | Tamaño del agujero (mm) | Tamaño de rosca (mm) | Cono de escariado | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Hoja de datos de prueba de ajuste a presión
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74,9 | 1270 | 469 |
Hoja de datos de prueba de carga de accesorios de prensa inclinados de 45°
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105.4 | 718 | 235 |
Hoja de datos de prueba de carga de rodadura de corte
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77.5 | 291 | 291 |
Los aisladores de vibración de cable de acero tienen las siguientes ventajas:
• La amplia gama de tamaños disponibles permite la instalación en casi cualquier maquinaria o recinto, independientemente del peso.
• El diseño compacto y de bajo perfil y la capacidad de atenuar cargas de choque pesadas con una deflexión mínima permite su uso donde el espacio es escaso.
• El aislamiento de tres planos y todos los ejes significa que el equipo puede moverse libremente en cualquier dirección: vertical, horizontal y lateralmente.
• Hay disponibles características personalizadas de devanado, número de bucles y montaje para cumplir con los requisitos específicos.
• Materiales de cable especiales (acero galvanizado y otras aleaciones de acero inoxidable), materiales de barra especiales (acero inoxidable, revestimientos de acabado de titanio) y configuraciones de montaje especiales (insertos, tipos de rosca, orificios de paso) por nombrar solo algunos, están disponibles a pedido.
Diagrama de estructura del producto
Guía para la instalación del aislador de cable de acero
1. Antes de la instalación, verifique cuidadosamente si el orificio de montaje coincide con el orificio de montaje del aislador de vibraciones, por ejemplo, si la rosca es la misma, etc.
2, el orificio de instalación está limpio, no hay rebabas, óxido, daños y otros defectos.
3. Dado que el aislador de vibraciones es un componente elástico, necesita un poco de espacio móvil cuando funciona.Antes de la instalación, verifique cuidadosamente si hay algún equipo que afecte la instalación en la parte de instalación y si el espacio móvil del aislador de vibraciones es suficiente.Verifique si el aislador de vibraciones está en buenas condiciones y no tiene defectos antes de la instalación.
4. Prepare un destornillador y una palanca adecuados.
5, primero instale el aislador en equipos pesados o equipos fijos, no es necesario apretar los tornillos de instalación para que el aislador pueda estar ligeramente activo.
6. Instale el dispositivo de conexión en el otro lado del aislador de vibraciones.Si el orificio de montaje está ligeramente desalineado, puede mover el aislador de vibraciones o usar una palanca para alinear el orificio de montaje del aislador de vibraciones con el orificio de montaje del equipo y luego atornillar el tornillo de fijación.
7. Después de fijar la posición del dispositivo, apriete todos los tornillos de fijación.
