KCS503Módulo de CO2 infrarrojo

















1.visión general

KCS503 es un módulo de detección de gases basado en el principio de absorción infrarroja NDIR, adecuado para detectar la concentración de dióxido de carbono en un ambiente gaseoso a temperatura ambiente.

KCS503 adopta una cavidad óptica patentada, una fuente de luz importada y un detector de doble canal para realizar la compensación de referencia de caminos ópticos dobles en el espacio.KCS503 tiene buena selectividad, no depende del oxígeno y tiene una larga vida útil.

KCS503 tiene UART, salida 485 y salida de corriente de 4-20 mA (o salida de voltaje analógico) para facilitar la selección de aplicaciones por parte del cliente;El KCS503 proporciona comandos de calibración de punto cero, calibración de sensibilidad y calibración de aire limpio, y proporciona un pin MCDL calibrado manualmente para que los clientes realicen una calibración cero relativa de los módulos del sensor utilizando aire limpio de flujo libre exterior.

KCS503 adopta el método de ventilación de difusión por convección y la velocidad de difusión es rápida.KCS503 está diseñado para la medición de la concentración de CO2 en entornos de alta humedad, como salas de hongos, salas de incubación e invernaderos agrícolas.También se puede usar ampliamente en el control de aire fresco HVAC, monitoreo de la calidad del aire interior, monitoreo del proceso de producción agrícola y ganadera, se puede instalar en edificios inteligentes, sistemas de ventilación, robots, automóviles y otras aplicaciones, también se puede aplicar a otro espacio estrecho monitoreo de la calidad del aire.

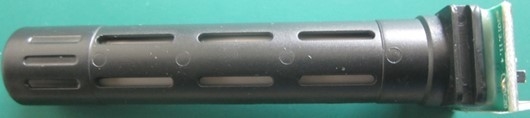

Vista exterior del KCS503







2.Parámetros técnicos





parámetro		símbolo	mínimo	Valores típicos	máximo	unidad
Temperatura de almacenamiento		Tetapa	-20	-	80	ºC
Temperatura de funcionamiento		TA	-20		60	ºC
Humedad de funcionamiento		HA	0		90	% RH
Presión de trabajo		PAGSA	0.8		1.2	Cajero automático
Voltaje de suministro		Vs	5	5	5.5	V
Corriente máxima de funcionamiento		yomáximo	100	120	150	mamá
Rango (compatible con personalizable). Puede ser hasta 100% vol)		Real academia de bellas artes	2000	10000	50000	ppm
Precisión de la medición		Precisión	-	± 20 ppm o ± 5 % del valor real	± 300 ppm ± 5% valor real	ppm
Tiempo de reacción		T90	-	30	40	segundo
Repetibilidad	Cero			<±50		ppm
	50% FS	-		<±5% del valor medido @50% FS	-
Esperanza de vida			3	10	15	año







3.Dibujo de dimensión estructural

Unidad: milímetro





















4.Notas de lanzamiento

Para facilitar a los usuarios un mejor uso de este producto, la versión V2.2 sobre la base de la versión V2.1, actualice las condiciones de trabajo y las características de rendimiento en los parámetros técnicos, porque las instrucciones de instalación no tienen contenido, por lo que se eliminan las instrucciones de instalación. y los comandos relacionados con la calibración se eliminan.

5.Cuestiones a las que se debe prestar atención en el mantenimiento.

El sensor debe calibrarse regularmente, se recomienda que no sea más de 3 meses, y no se requiere calibración si la calibración automática está activada para una operación a largo plazo

No utilice el sensor durante mucho tiempo en un entorno con una alta densidad de polvo.

Utilice el sensor dentro del rango de la fuente de alimentación del sensor.

6.Instrucciones de pedido

Para poder comprar las especificaciones específicas requeridas, proporcione la siguiente información

1) Nombre del sensor 2) Sensorrango 3) Precisión de medición del sensor

Por ejemplo, KCS5003 5000 ppm







7.Información sobre pedidos



Hoja de información del pedido
KCS503	Sensor de concentración de CO2 KCS503
	xxxx	El sensor mide el rango de concentración de CO2 en ppm, con un valor mínimo de 2000 y un valor máximo de 50000 ppm.
	2000	Rango 200ppm (predeterminado).
	10000	Rango 10000ppm
	50000	Rango 50000ppm
		codificar	La velocidad de reacción se divide en dos tipos: rápida y lenta.
		S	Lento (predeterminado).
		q	rápido
			codificar	Selección de velocidad en baudios, admite velocidad en baudios de uso común 2400 9600 19200 38400bps, 8 bits de datos, 1 bit de parada, sin bit de verificación: confirme las necesidades especiales antes de realizar el pedido.
			Disfraz	Confirme la tasa de baudios antes de realizar el pedido
			2400	Tasa de baudios de 2400 bps
			9600	Tasa de baudios de 9600 bps
			19200	Tasa de baudios de 19200 bps
			38400	Tasa de baudios de 38400 bps (predeterminada)
				codificar	Protocolo de puerto serie
				Modbus-RTU	Protocolo Modbus-RTU estándar (predeterminado).
				Modbus-ASCII	Protocolo Modbus-ASCII estándar
				Modbus-Auto	protocolo privado modbus
KCS503	-2000	-S	-38400	-Modbus-RTU







Detalles de contacto



URL:www.kacise.com

Teléfono: +86-29-17719566736

Correo electrónico: sales@kacise.com

Dirección: Tangyan South Road, ciudad de Xi'an, provincia de Shaanxi, China























































































































































Apéndice



Taquigrafía	Nombre completo
VOLUMEN	1% VOL se refiere al 1% del volumen de un gas en particular en el aire.
ppm	1PPM significa que el volumen de un gas específico en el aire representa una millonésima.
O2	Moléculas de oxígeno
LCD	pantalla LCD
RS485	Puerto serie asíncrono 485
corriente continua	corriente continua
C.A.	Comunicación
CLORURO DE POLIVINILO	cloruro de polivinilo
