| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Número de modelo: | KUS630C |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | 15*15*10 cm, 1,2 kg |
| Tiempo de entrega: | 5-8 días laborales |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Rango: | el 15m | Producción: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Fuente de alimentación: | 3.3-24 V | corriente de trabajo: | ≤45mA |
| Remuneración de temperatura: | Sí | Temperatura de trabajo: | -25… 70℃ (248… 343K) |
| clase de protección: | IP68 | Material de la cáscara: | PVDF |
| Precisión de la medición: | ≤1 % | ||
| Alta luz: | Sensor ultrasónico del sistema de alarma del coche,sensor transductor ultrasónico KUS630C,sensor ultrasónico del medidor de distancia del coche |
||

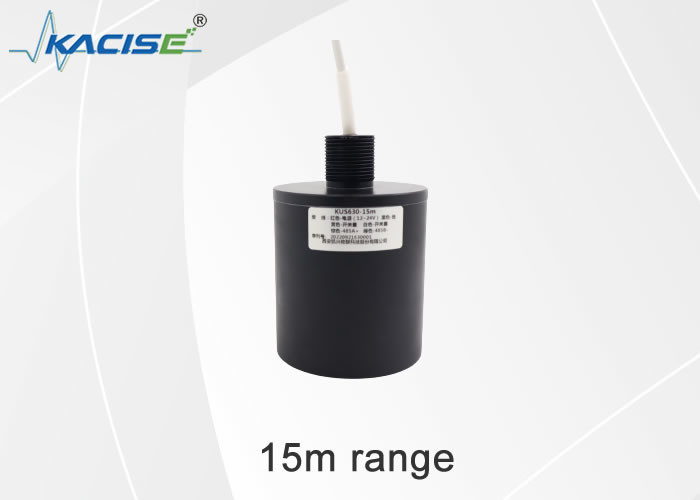

Medidor de nivel ultrasónico serie KUS630
1.Características
2. Dimensiones
La unidad en el diagrama es mm.
3.Conexiones eléctricas y definiciones de señales
| Orden de línea | Ccolor | Ddefinición |
| 1 | Rojo | El poder es positivo |
| 2 | Negro | tierra de retorno de energía |
| 3 | Amarillo | Salida analógica, salida de voltaje, salida de interruptor de salida de corriente |
| 4 | Azul | RS485 A+ o uart TXD |
| 5 | Verde | RS485 B- o uart RXD |
| Color de los cables | Orden de línea | Describir | Observación |
| rojo | 1 | energizado por | Entrada de voltaje amplio de 3,3 V-30 V |
| negro | 2 | TIERRA | |
| amarillo | 3 | Salida de interruptor | Terminal de interruptor, capacidad de carga 1A 60V, admite hasta dos salidas de interruptor con lógica independiente, las dos terminales son los dos contactos del interruptor, no distinguen entre polos positivo y negativo, y se pueden conectar a voluntad. |
| Blanco | 4 | Salida de interruptor | |
| marrón | 4 | RS485A+ | |
| verde | 5 | RS485B- |
4. Descripción del parámetro
| METROModelo:KUS630 | |
| Rango de medición |
0,8 m... 15 m |
|
Punto ciego |
0 ... 0,6 m (el área de trabajo inestable está dentro de los 0,6 m, no se recomienda trabajar en este rango);Se puede lograr la versión de área ciega mínima de 0,3 m, que debe personalizarse. |
| Tensión de alimentación | 3,3 ... 24 V CC , ondulación 10 %SS |
|
corriente de trabajo |
≤ 45 mA (velocidad de medición más rápida) Versión de bajo consumo, el consumo de energía en reposo es inferior a 0,3 mA, el consumo de energía de envío es de 20 mA (menos de 2 ms) y el consumo de energía de recepción no es superior a 8 mA (menos de 150 ms) |
|
Señal de salida |
1: Salida analógica programable 0-10V. 2: salida RS485. 3: salida en serie Uart Salida 4:4-20mA 5: Cambiar salida |
| Precisión de la medición | ≤1 % |
| Compensación de temperatura | sí |
las condiciones de trabajo
| Temperatura de trabajo | -25…70℃(248...343K) |
| Temperatura de almacenamiento | -40…85℃(233...358K) |
otras instrucciones
| Conexión eléctrica | Cable de 5 núcleos (salida analógica), cable de 6 núcleos (salida de interruptor); |
| clase de protección | IP68 |
| Material de la cáscara | PVDF |
5. Información de pedido
| KUS | METROModelo | Osalida | Rángel | Describe |
| 630C | Personalización de soporte | |||
| Por encargo | ||||
| 0-10V | Salida analógica 0-10V | |||
| 0-5V | Salida analógica 0-5V | |||
| 0-3V | Salida analógica 0-3V | |||
| 4-20mA | Salida analógica 4-20mA | |||
| SUDOESTE | Salida de interruptor | |||
| uarte | Protocolo MODBUS RTU de salida serie Uart | |||
| RS485 | Protocolo de salida RS485 MODBUS RTU | |||
| XXX mm |
XXX mm significa la distancia máxima de medición (predeterminado 15000 mm) |
|||
| KUS | 630 | RS485 | 15000mm | |

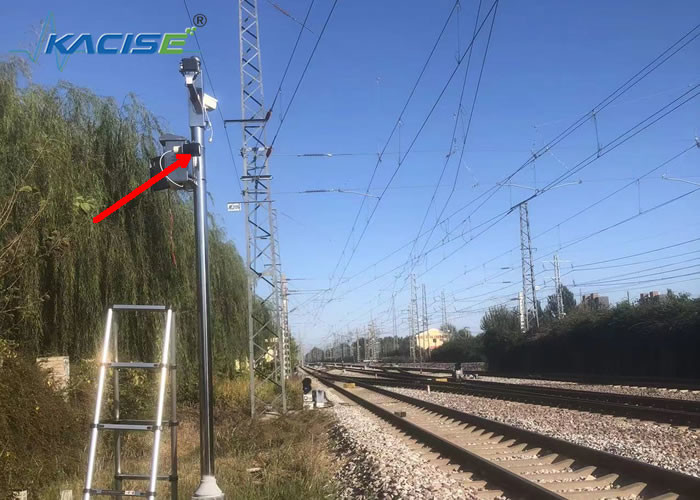

6.Aplicación
