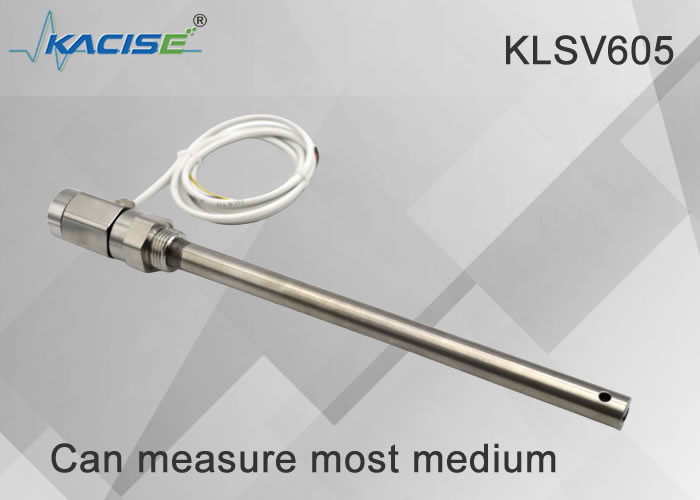

Sensor de nivel capacitivo de gotero para la medición del nivel de alta temperatura con un rango de presión de -0,1MPa ∼32MPa

El sensor de nivel capacitivo de la serie KLSV605 Dripper es un transmisor de nivel de líquido de alto rendimiento diseñado para aplicaciones industriales. Este sensor robusto no tiene partes móviles, lo que garantiza una fiabilidad excepcional y una estabilidad a largo plazo. Funciona eficazmente en entornos desafiantes, sin verse afectado por el vapor de agua, el polvo o la condensación.

El sensor de nivel de líquido capacitivo consta de dos componentes principales: la sonda del sensor y la unidad del transmisor. El diagrama ilustra:

• A: Sonda del sensor que se extiende hacia el recipiente o tubo de medición
• B y C: Bridas de conexión de fase gaseosa y líquida para la interfaz del equipo
• D: Cilindro de medición que forma capacitancia con el electrodo del sensor
• E: Brida de drenaje para la limpieza periódica para mantener la precisión de la medición
• F: Unidad del transmisor que convierte los cambios de capacitancia en señales estándar de 4-20 mA

La instalación es sencilla: simplemente conecte las bridas de fase gas-líquido a las bridas del equipo correspondientes utilizando juntas y pernos. Asegúrese de que los interiores de las tuberías estén limpios y las superficies de sellado intactas antes de la instalación.

Para aplicaciones de calderas de alta temperatura, el transmisor se coloca debajo del sensor con una sección de disipación de calor para proteger los componentes electrónicos. Tenga en cuenta la configuración única del brazo de 90 grados que evita fugas de medio hacia el transmisor.

• Verifique toda la documentación del producto antes de la instalación
• Asegure una conexión a tierra adecuada con una resistencia <4Ω
• Utilice barreras de seguridad para sistemas de comunicación 485
• Implemente medidas efectivas de protección contra rayos
• Manipule con cuidado: evite impactos o desmontaje no autorizado
• Guarde en condiciones frescas y secas cuando no esté en uso
