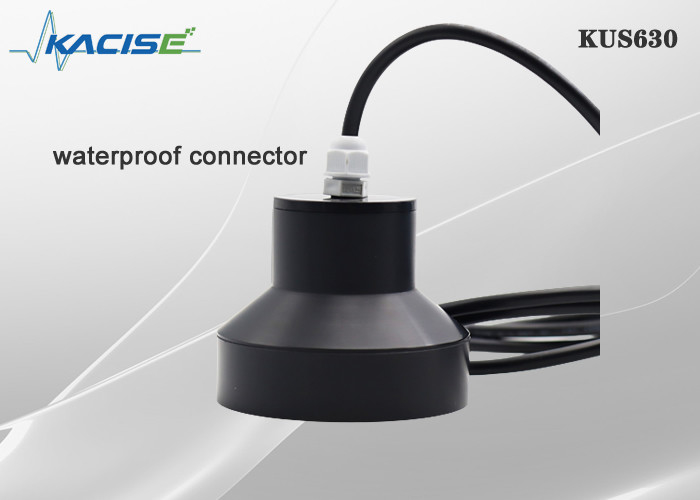

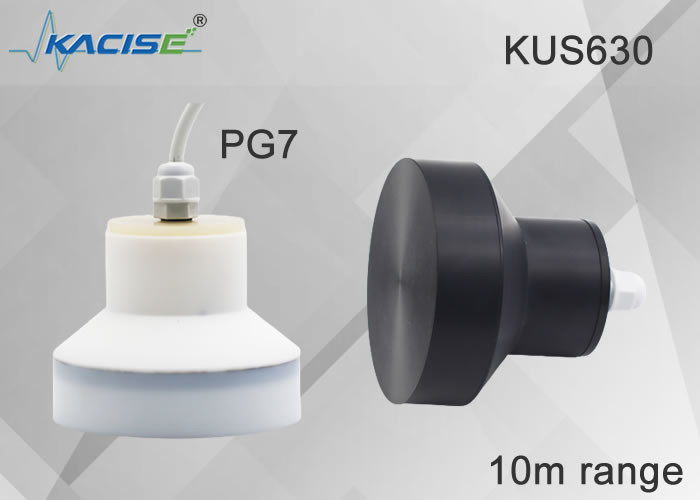

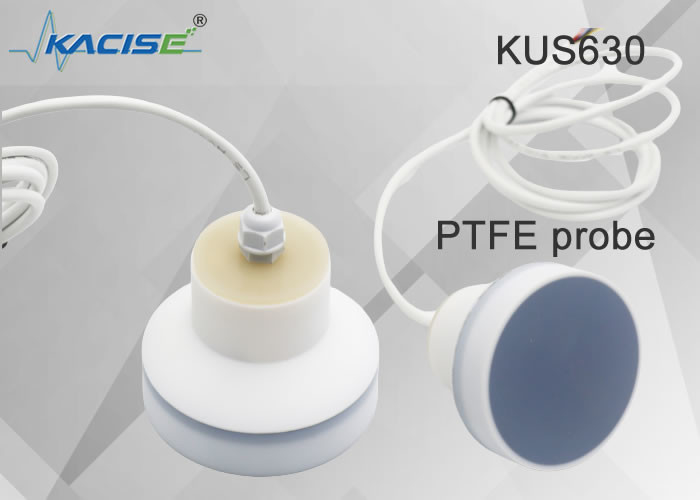

Name: Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630
Price: 1,000.10 USD
Availability: InStock

En casa > productos > sensor ultrasónico del transductor >

Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart

Lugar de origen:

Porcelana

Nombre de la marca:

Kacise

Número de modelo:

KUS630

Contacta con nosotros

Solicitar una cita

Detalles del producto

Rango:

los 0~10m

Producción:

4~20mA/NPN/PNP/RS485/0-3V, 0-5V

Fuente de alimentación:

3.3-24 V

corriente de trabajo:

≤45mA

Remuneración de temperatura:

Sí

Temperatura de trabajo:

-25… 70℃ (248… 343K)

clase de protección:

IP68

Material de la cáscara:

PTFE/PVDF

Precisión de la medición:

≤1 %

Condiciones de pago y envío

Cantidad de orden mínima

Precio

Negociable

Detalles de empaquetado

el 15*15*10cm, 0.5kg

Tiempo de entrega

5-8 días laborales

Condiciones de pago

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

100+

Productos relacionados

Sensor de distancia submarino KUS-W80 de 200 kHz Transductor de frecuencia y corriente baja sin carga para la medición de distancia submarina

Obtenga el mejor precio

KUS-W50 Sensor de distancia submarino Protección de polaridad inversa y área ciega de 0,6 m para monitoreo submarino sin fisuras

Obtenga el mejor precio

Sensor de comunicaciones submarinas por ultrasonido KWD200

Obtenga el mejor precio

Sonar de escaneo de 360 grados de alta precisión KWD400 Consumo de energía ≤ 12 W

Obtenga el mejor precio

Contacta con nosotros

86--17719566736

Contacta ahora

Descripción del producto

Medidor de nivel ultrasónico serie KUS630

1.Características

KUS630 DTU cumple con el protocolo de transmisión de datos ambientales;
Diseño RS485 de baja potencia: batería de 10000mA 5V, que en teoría se puede utilizar durante más de 3 años;
Usando materiales impermeables y anticorrosivos, el nivel de protección alcanza IP68, especialmente adecuado para aplicaciones de monitoreo de nivel de agua en ríos y pozos;
El terminal de datos inteligente se puede encender para ingresar al estado de funcionamiento y puede controlar el estado de transmisión de datos.

2. Introducción

El indicador de nivel ultrasónico anticorrosión es un indicador de nivel digital controlado por un microprocesador.En la medición, la onda ultrasónica pulsada es enviada por el sensor (transductor), la onda de sonido es reflejada por la superficie del objeto y recibida por el mismo sensor, convertida en una señal eléctrica, y la distancia entre el sensor y el medido objeto se calcula por el tiempo entre la emisión y la recepción de la onda sonora..Debido a que el indicador de nivel de líquido ultrasónico anticorrosión adopta una medición sin contacto, el medio medido es casi ilimitado y puede usarse ampliamente en la medición de la altura de varios materiales líquidos y sólidos.

3. Dimensiones
La unidad en el diagrama es mm
Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart 0

Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart 1

Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart 2

4.Conexiones eléctricas y definiciones de señales
Sistema de monitoreo de sensor de nivel de agua ultrasónico KUS630 de detección de 8 metros y basado en uart 3

Orden de línea	Ccolor	Ddefinición
1	Rojo	El poder es positivo
2	Negro	tierra de retorno de energía
3	Amarillo	Salida analógica, salida de voltaje, salida de interruptor de salida de corriente
4	Azul	RS485 A+ o uart TXD
5	Verde	RS485 B- o uart RXD

Color de los cables	Orden de línea	Describir	Observación
rojo	1	energizado por	Entrada de voltaje amplio de 3,3 V-30 V
negro	2	TIERRA
amarillo	3	Salida de interruptor	Terminal de interruptor, capacidad de carga 1A 60V, admite hasta dos salidas de interruptor con lógica independiente, las dos terminales son los dos contactos del interruptor, no distinguen entre polos positivo y negativo, y se pueden conectar a voluntad.
Blanco	4	Salida de interruptor
marrón	4	RS485A+
verde	5	RS485B-

5. Descripción del parámetro

METROModelo:KUS630
Rango de medición	0,6 m... 10 m
Punto ciego	0 ... 0,6 m (el área de trabajo inestable está dentro de los 0,6 m, no se recomienda trabajar en este rango);Se puede lograr la versión de área ciega mínima de 0,3 m, que debe personalizarse.
Tensión de alimentación	3,3 ... 24 V CC , ondulación 10 %SS

corriente de trabajo	≤ 45 mA (velocidad de medición más rápida) Versión de bajo consumo, el consumo de energía en reposo es inferior a 0,3 mA, el consumo de energía de envío es de 20 mA (menos de 2 ms) y el consumo de energía de recepción no es superior a 8 mA (menos de 150 ms)
Señal de salida	1: Salida analógica programable 0-10V. 2: salida RS485. 3: salida en serie Uart Salida 4:4-20mA 5: Cambiar salida
Precisión de la medición	≤1 %
Compensación de temperatura	sí

las condiciones de trabajo

Temperatura de trabajo	-25…70℃(248...343K)
Temperatura de almacenamiento	-40…85℃(233...358K)

Otras instrucciones

Conexión eléctrica	Cable de 5 núcleos (salida analógica), cable de 6 núcleos (salida de interruptor);
clase de protección	IP68
Material de la cáscara	PTFE/PVDF

6.Más información
El medidor de nivel de líquido/objeto ultrasónico está instalado en la parte superior del contenedor.Bajo el control funcional de la unidad de combinación y los componentes electrónicos, la sonda emite un haz de pulsos ultrasónicos por encima de 20000 Hz al objeto medido.Dado que la temperatura tiene un efecto sobre la velocidad del sonido, el medidor debe medir la temperatura para corregir la velocidad del sonido.Hay muchas opciones para el sistema de cuatro hilos, que puede traer simultáneamente 4-20mA, comunicación RS485, dos salidas de relé y también puede ser alimentado por 220VAC.

7. Información de pedido

KUS	METROModelo	Osalida	Rángel	Describe
	630B	Personalización de soporte
	Por encargo
		0-10V	Salida analógica 0-10V
		0-5V	Salida analógica 0-5V
		0-3V	Salida analógica 0-3V
		4-20mA	Salida analógica 4-20mA
		SUDOESTE	Salida de interruptor
		uarte	Protocolo MODBUS RTU de salida serie Uart
		RS485	Protocolo de salida RS485 MODBUS RTU
			XXX mm	XXX mm significa la distancia máxima de medición (por defecto 1000 mm)
KUS	550	RS485	10000mm
